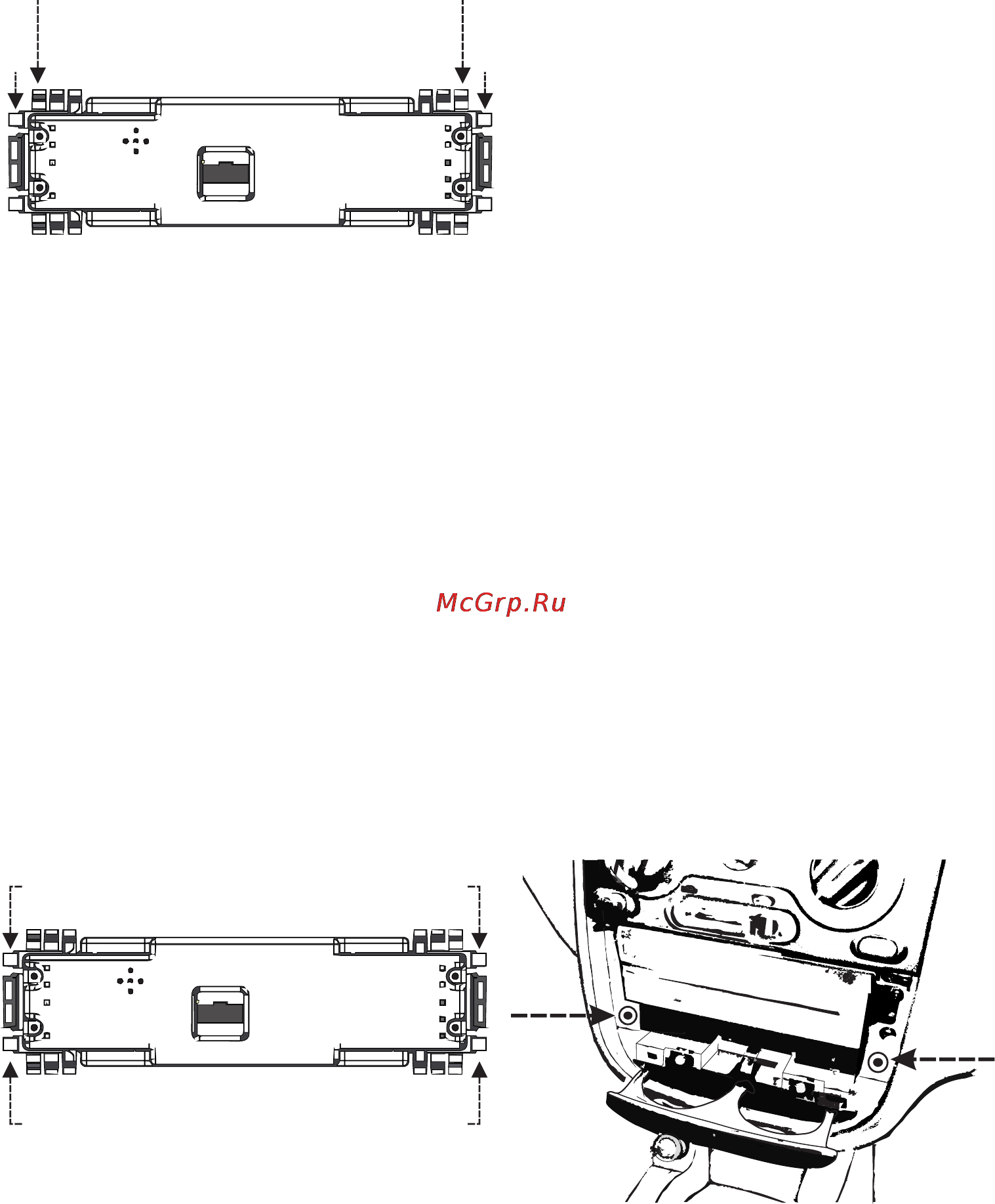

6 На задней панели бортового компьютера необходимо выломать четыре крайних угловых элемента упоры и защелки с той стороны ближе к которой расположены отверстия динамика как показано на рисунке 3 6 DAEWOO SENS DAEWOO LÄNGS CHEVROLET LÄNGS CHANCE СМЕНА ПЕРЕДНЕЙ ПАНЕЛИ БОРТОВОГО КОМПЬЮТЕРА В автомобили Daewoo Sens Lanos Chevrolet Lanos устанавливается бортовой компьютер с узкой передней панелью Перед установкой необходимо сменить переднюю панель бортового компьютера 1 Выкрутите четыре самореза расположенные в углублениях задней панели компьютера Рис 3 11 2 Снимите переднюю панель бортового компьютера 3 Переставьте блок кнопок из снятой широкой передней панели вузкую сменную панель 4 Установите переднюю панель бортового компьютера 5 Скрепите корпус компьютера саморезами Рис 3 6 7 После того как все элементы крепления компьютера установлены подсоедините шлейф к бортовому компьютеру рис 3 6 8 Установите бортовой компьютер в отсек УСТАНОВКА БОРТОВОГО КОМПЬЮТЕРА Бортовой компьютер устанавливается в отсек перчаточного ящика в передней консоли расположенный под отсеком для магнитолы ГАЗ 1 Выдвиньте подстаканник подденьте плоской отверткой и потяните рамку консоли на себя при этом проследите чтобы не потерялись фиксаторы снимите рамку консоли Бортовой компьютер устанавливается в отсек передней консоли расположенный рядом с отсеком для магнитолы 2 Выкрутите штатные винты крепления перчаточного ящика винты расположены по бокамотяшика рис 3 8 1 С н им иге загл у ш ку отсе ка 2 На задней панели бортового компьютера необходимо выломать четыре крайних угловых упора как показано на рисунке 3 7 КОНСОЛЬ 3 Подсоедините шлейф Рис 3 8 4 Установите бортовой компьютер в отсек 14
