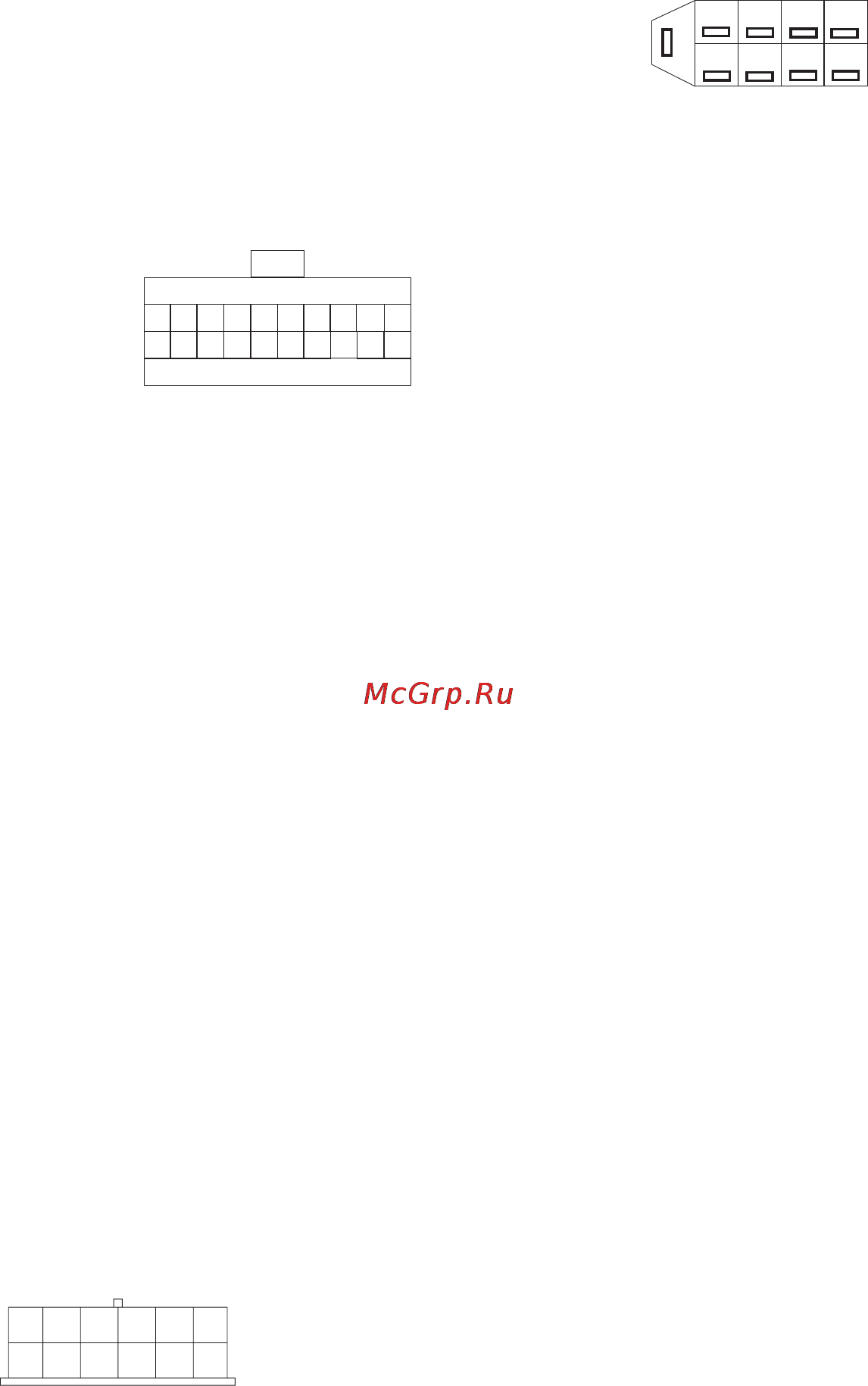

У автомобилей семейства ВАЗ 2110 диагностическая колодка находится под рулевой колонкой справа ниже замка зажигания В некоторых автомобилях в европанели в глубине отсека под бортовой компьютер находится 9 контактный разъем маршрутного компьютера МК рис 2 5 ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ ПРИБОРА в автомобилях ВАЗ 10 и 15 семейств Подключите прибор согласно инструкции в пункте Подключение к диагностической колодке ОБО II или Подключение в 12контактный разъем в автомобилях ВАЗ 9 10 15 семейств Внимание Если на автомобиле не установлен иммобилайзер АПС 4 то необходимо ввести перемычку между контактами 9 и 18 в разъеме для подключения блока иммобилайзера расположенного под панелью приборов рядом с контроллером впрыска Внешний вид разъема приведен на рис 2 3 КОНТАКТ С БЕЛЫМ КЕМБРИКОМ подключите к клемме М ДК рис 2 4 Обратите внимание на надежность контакта клемм прибора с клеммами диагностической колодки Внимание При работах связанных с работой с К Линией диагностика двигателя на СТО использование красного ключа обучение ключей активация чистого иммобилизатора перевод в режим технического обслуживания и т д всегда необходимо отключать провод идущий от БКкклемме М ДК К линия РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ БЛОКА ИММОБИЛАЙЗЕРА 1 11 9 10 18 20 Рис 2 3 КОНТАКТ С ЧЕРНЫМ КЕМБРИКОМ подсоедините к корпусу или к контакту А Д К рис 2 4 или к контакту 4 М К рис 2 5 ПОДКЛЮЧЕНИЕ ПРИБОРА в 12 КОНТАКТНЫЙ РАЗЪЕМ в автомобилях ВАЗ 9 10 15 семейств КОНТАКТ С КРАСНЫМ КЕМБРИКОМ подключите к цепи 12 В защищенной предохранителем к плюсовой клемме аккумулятора или к контакту Н ДК или конта кту 3 МК Если в автомобиле установлен 12 контактный диагностический разъем рис 2 4 то необходимо подключить провода согласно их цветам с помощью переходника с одиночными контактами СИНИЙ ПРОВОД РОЗОВЫЙ ПРОВОД и ТЕРМОДАТЧИК подключите согласно инструкции в пункте Подключение синего розового проводов и термодатчика ШЛЕЙФ С двумя разъемами подсоедините к коннектору диагностической колодки рис 2 1 ключом в соответствии с обозначением шлейф подключается в гнездо с 10 штырями ЖЕЛТЫЙ ПРОВОД ЗЕЛЕНЫЙ ПРОВОД ОРАНЖЕВЫЙ ПРОВОД при подключении не используются ПЕРЕХОДНИК шлейф с разъемом и тремя контактами необходимо подключить ключом в соответствии с обозначением к коннектору диагностической колодки рис 2 1 Переходник подключается в гнездо с 6 штырями Если необходимо установите перемычку в блоке иммобилайзера см пункт Особенности подключения прибора в автомобилях ВАЗ 10 и 15 семейств Автомобили ВАЗ могут комплектоваться другими типами диагностических колодок Внешний вид колодки ДК приведен на рис 2 4 После того как все провода в автомобиле будут подключены ШЛЕЙФ с двумя разъемами подсоедините к бортовому компьютеру ключом в соответствии с обозначением ДИАГНОСТИЧЕСКАЯ КОЛОДКА ДК ВИД СПЕРЕДИ А земля Н напряжение АКБ М К линия Рис 2 4 6
