Orion Вымпел-1,5 КВт №20 [10/13] Монтаж предпускового подогревателя охлаждающей жидкости
![Orion Вымпел-1,5 КВт №20 [10/13] Монтаж предпускового подогревателя охлаждающей жидкости](/views2/1201644/page10/bga.png)
№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх = 150
мм, (выходной рукав) Lвых = 300 мм, лучше подрезать по месту.

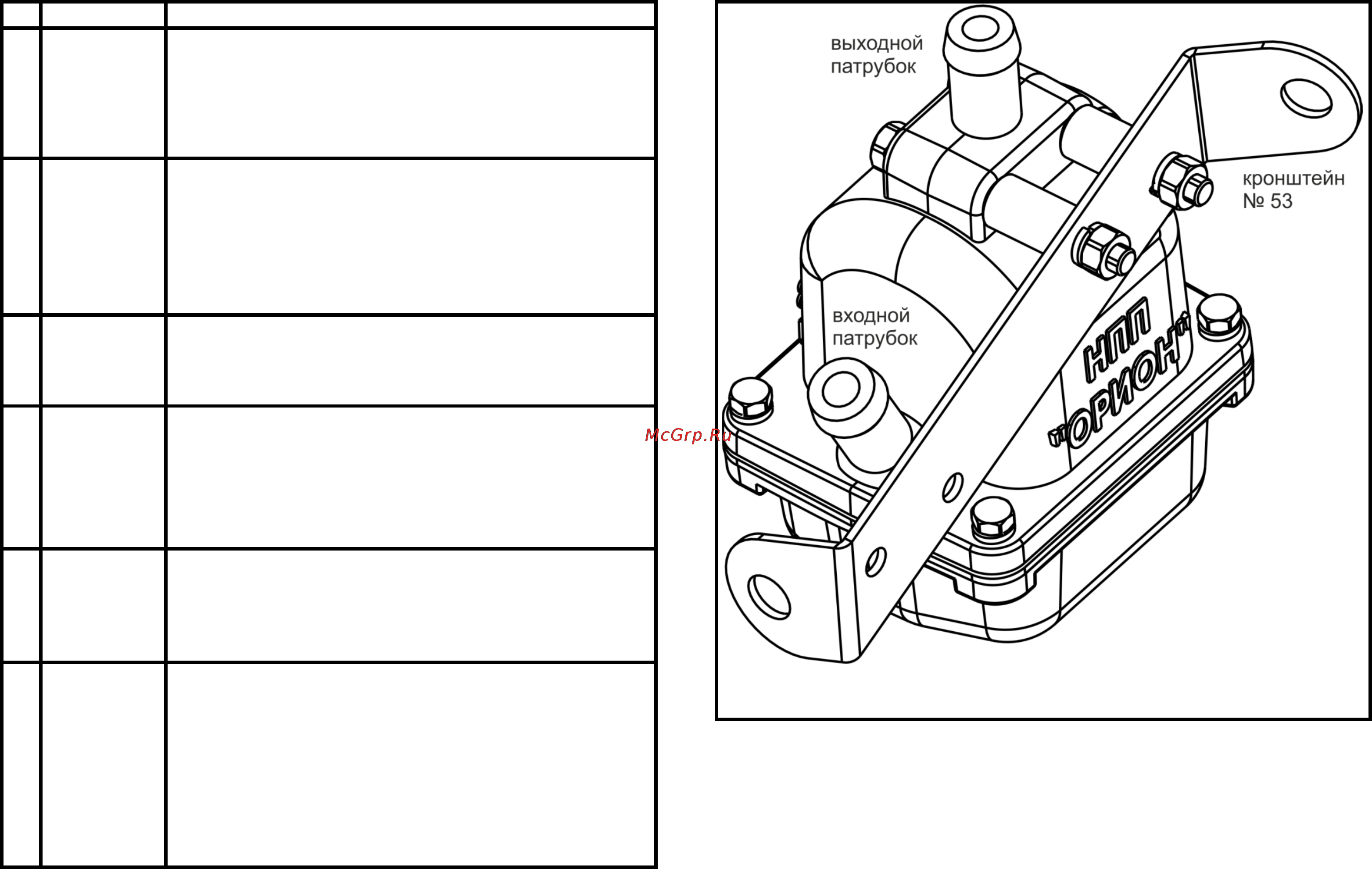

Закрепите кронштейн (53) на подогревателе шпильками через
втулки (50) как на Рис. 6.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
Отверните верхний передний болт крепления левого
кронштейна подвески двигателя
Закрепите кронштейн подогревателя болтом М10х16 шаг 1.25
через шайбу гровера из комплекта. Рис. 6.2.
Отверните сливную пробку блока цилиндров двигателя,
откройте крышку расширительного бачка и слейте ОЖ.
Прочистите резьбовые отверстия в блоке.
Нанесите герметик на резьбу штуцера.
рис 6.1
Вместо сливной пробки вверните штуцер К 1/8. Рис. 6.2.
ВНИМАНИЕ! Усилие затяжки должно быть не более 12 Нм.
Во входной рукав вставьте пружину 13х100 и задвиньте ее
внутрь шланга.
Наденьте маленький хомут на входной рукав.
Входной рукав наденьте на штуцер и закрепите соединение
хомутом.
Отсоедините провод термодатчика и выкрутите его. Рис. 6.2.
Прочистить резьбовые отверстия в блоке.
Рис. 6.1
Протрите резьбу термодатчика и нанесите на неѐ герметик.
Вверните термодатчик в осевое отверстие тройника
переходного.
Нанесите герметик на наружную резьбу переходного тройника и
вверните его в отверстие для термодатчика головки блока
цилиндров так, чтобы боковое отверстие было направлено вниз
в сторону подогревателя.
Приложение №6
Монтаж
подогревателя
"Нива" с карб.
дв.
3
Монтаж
штуцера К 1/8
4
монтаж предпускового подогревателя охлаждающей жидкости
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 20
Подготовка к
монтажу
1
на автомобили "Нива" с карбюраторным двигателем
2
Подготовка
подогревателя
к монтажу
5
монтаж
входного
рукава
Монтаж
термодатчика в
переходной
тройник
6
