№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх = 200 мм,
(выходной рукав) Lвых = 400 мм, лучше подрезать по месту.

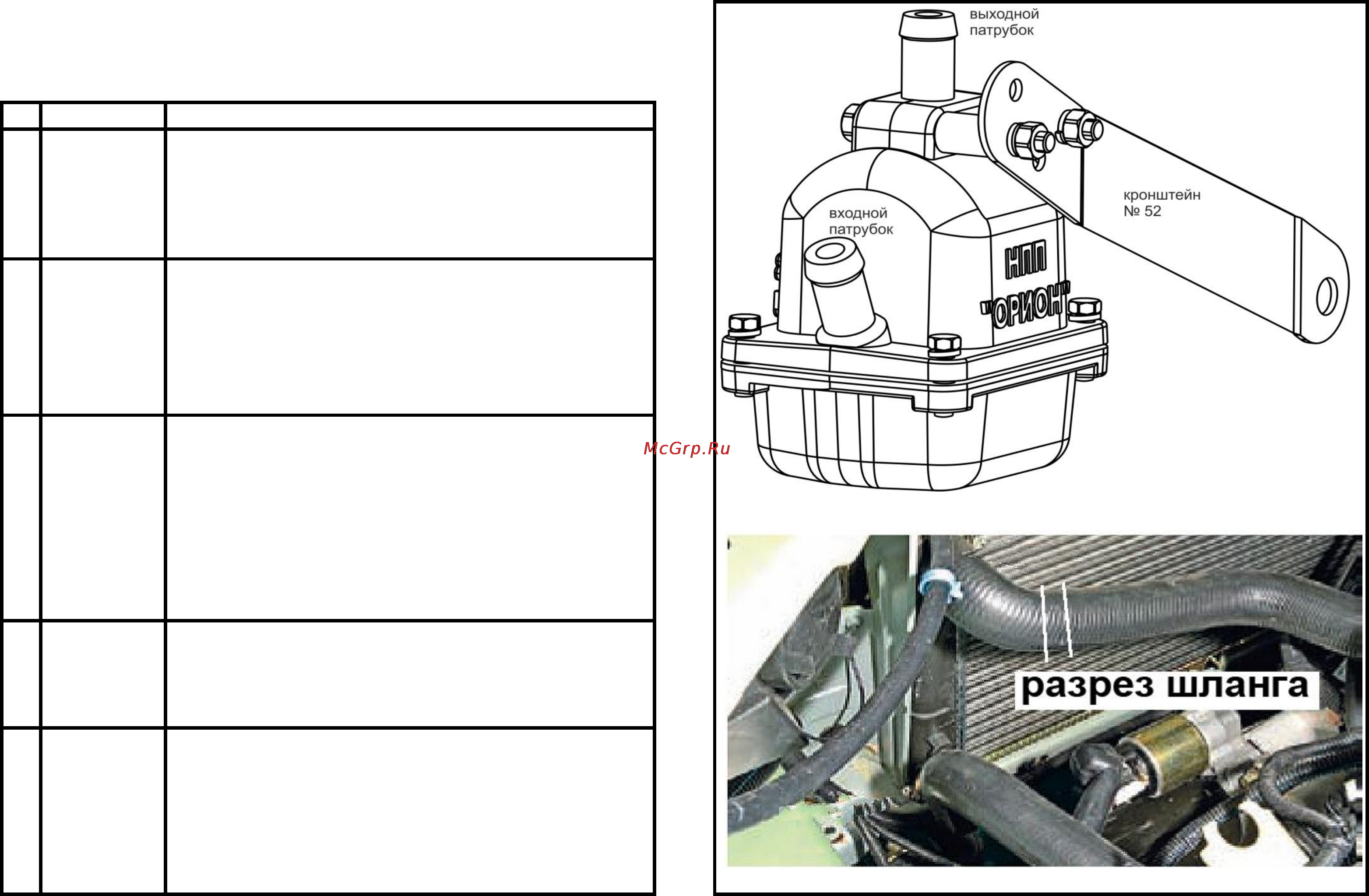

Закрепите кронштейн (52) на подогревателе шпильками через
втулки (50) как на Рис. 4.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
Снимите наконечники со свечей зажигания и снимите кронштейн
с высоковольтным модулем.
Отверните сливную пробку блока цилиндров двигателя. Рис.
4.3. Откройте крышку расширительного бачка и слейте
охлаждающую жидкость.
Рис. 4.1
Прочистите отверстие в блоке для сливной пробки.
Нанесите герметик на резьбу штуцера.
Вместо сливной пробки вверните штуцер К 1/8. Рис. 4.3.
ВНИМАНИЕ! Усилие затяжки должно быть не более 12 Нм.
Установите кронштейн с высоковольтным модулем на место.
Закрепите кронштейн с подогревателем болтом на кронштейне
крепящимся к нижнему правому отверстию. Рис. 4.3. Проверьте,
чтобы пластиковая крышка подогревателя не касалась защиты
двигателя.
Разрежьте верхний шланг радиатора. Рис. 4.2.
Отрежьте 20 мм от края у одного из оставшихся отрезков
шланга, для того чтобы обеспечить оптимальное расположение
выходного рукава и тройника.
Наденьте хомуты S35-50 на отрезки верхнего шланга радиатора
и установите в разрез тройник, таким образом, чтобы боковой
отвод тройника был направлен вперед к радиатору и в сторону
подогревателя.
Рис. 4.2
Приложение №4
4
Монтаж
подогревателя
Монтаж
тройника
32х14х32
5
2
Подготовка
подогревателя
к монтажу
Монтаж
штуцера К 1/8
3
монтаж предпускового подогревателя охлаждающей жидкости
на автомобили ВАЗ-1117-1119 «Калина» с 8 клапаным двигателем
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 20
Подготовка к
монтажу
1
