№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх=190 мм,
(выходной рукав) Lвых = 240 мм, лучше подрезать по месту.

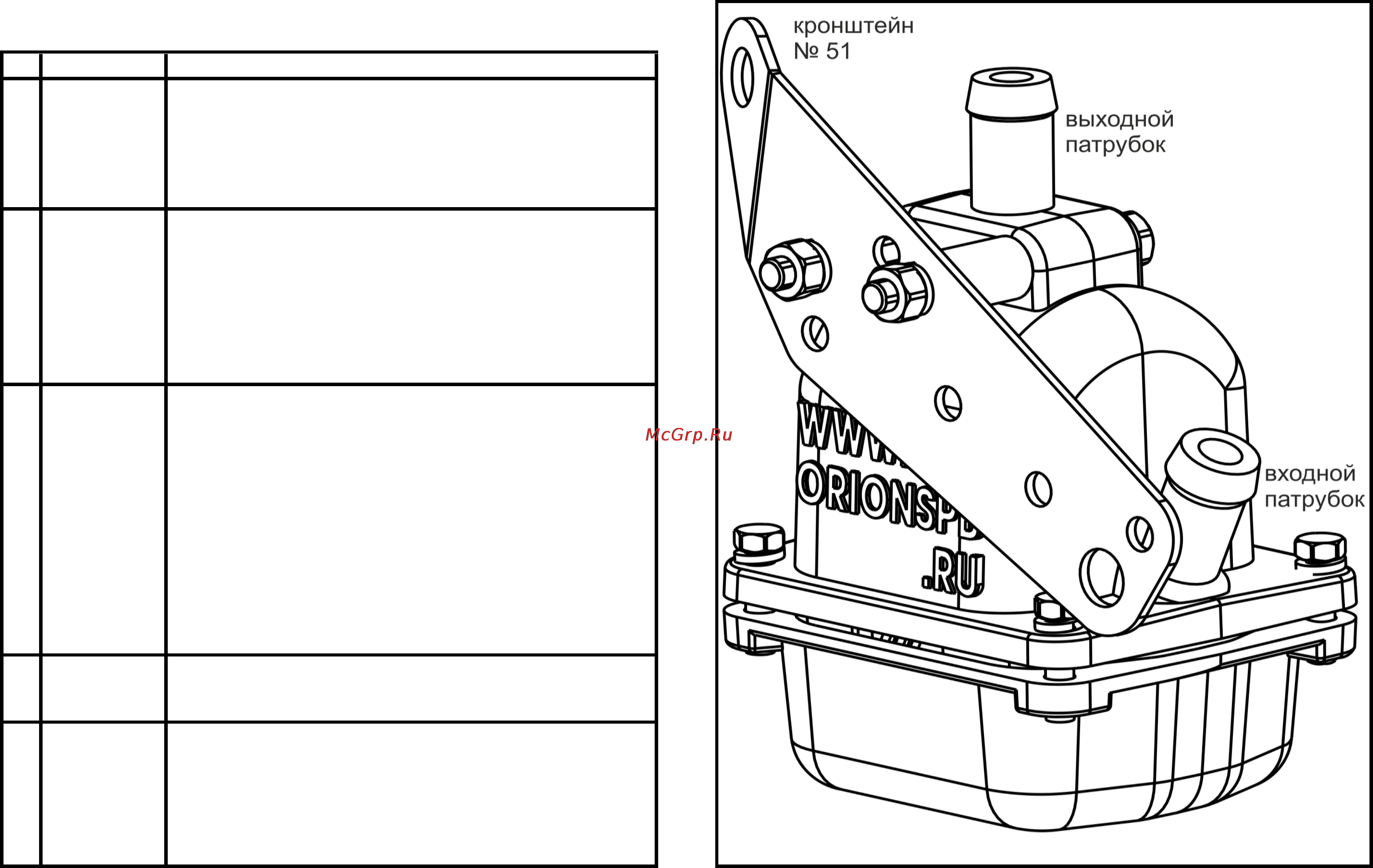

Закрепите кронштейн (51) на подогревателе шпильками через
втулки (50), как на Рис. 3.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
Снимите воздушный фильтр.
Снимите высоковольтный модуль и снимите наконечники со
свечей зажигания.
Открутите гайки крепления адсорбера и переместите его на
место высоковольтного модуля.
Отверните сливную пробку блока цилиндров двигателя. Рис.
3.2. Откройте крышку радиатора и слейте охлаждающую
жидкость.
Прочистите отверстие в блоке для сливной пробки.
Нанесите герметик на резьбу штуцера.
Вместо сливной пробки вверните штуцер К 1/8. Рис. 3.2.
ВНИМАНИЕ! Усилие затяжки должно быть не более 12 Нм.
4
Монтаж
подогревателя
Закрепите кронштейн с подогревателем через шайбу гровера в
переднем верхнем отверстии блока цилиндров двигателя. Рис.
3.2.
Во входной рукав вставьте пружину 13х150 и задвиньте ее
внутрь шланга. Наденьте хомут.
Входной рукав наденьте на штуцер и закрепите соединение
хомутом.
Установите адсорбер на штатное место и закрепите.
Установите высоковольтный модуль.
Рис. 3.1
монтаж предпускового подогревателя охлаждающей жидкости
на автомобили ВАЗ-2104, -2105, -2107 с инжекторным двигателем
Подготовка к
монтажу
1
2
Подготовка
подогревателя
к монтажу
Монтаж
штуцера К 1/8
3
Приложение №3
5
Монтаж
входного
рукава
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 20
