№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх = 230 мм,
(выходной рукав) Lвых = 360 мм, лучше подрезать по месту.

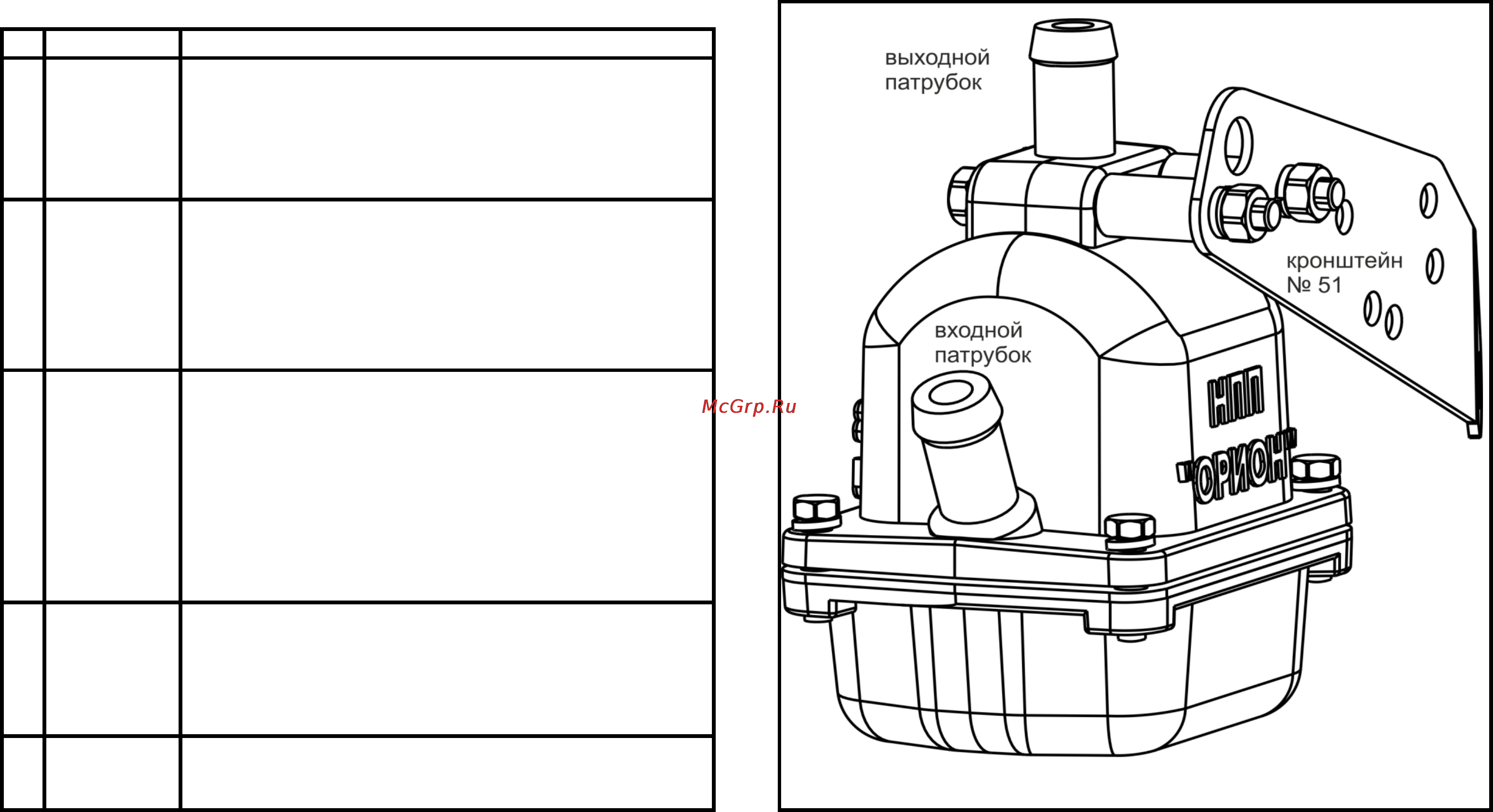

Закрепите кронштейн (51) на подогревателе шпильками через
втулки (50) как на Рис. 5.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
ВАЗ-2110…2112 снимите воздушный фильтр.
Снимите наконечники со свечей зажигания.
Отверните сливную пробку блока цилиндров двигателя. Рис. 5.2.
Откройте крышку расширительного бачка и слейте
охлаждающую жидкость.
рис 4.1
Прочистите отверстие в блоке для сливной пробки.
Нанесите герметик на резьбу штуцера.
Вместо сливной пробки вверните штуцер К 1/8. Рис. 5.2.
ВНИМАНИЕ! Усилие затяжки должно быть не более 12 Нм.
ВАЗ-2108, -2109. Отверните правый верхний болт крепления
передней опоры двигателя в месте крепления подогревателя.
ВАЗ-2108, -2109. Закрепите кронштейн с подогревателем в
верхнем правом отверстии. Рис. 5.2. Крепление производится
штатным болтом, через шайбу гровера.
5
Монтаж
подогревателя
ВАЗ 2110..2112
ВАЗ 2110…2112. Закрепите кронштейн с подогревателем в
верхнем правом отверстии. Рис. 5.2. Крепление производится
болтом М10х16 шаг 1.25 из комплекта, через шайбу гровера.
Рис. 5.1
монтаж предпускового подогревателя охлаждающей жидкости
ВАЗ-2110…-2112 с карбюраторным двигателем
Приложение №5
2
Подготовка
подогревателя
к монтажу
Монтаж
штуцера К 1/8
3
на автомобили ВАЗ «Приора»
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 20
Подготовка к
монтажу
1
ВАЗ-2108, -2109 с карбюраторным двигателем
ВАЗ-2110…-2112 с 16 клапанным инжекторным двигателем
4
Монтаж
подогревателя
ВАЗ 2108-2109
