№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх = 150 мм,
(выходной рукав) Lвых = 300 мм, лучше подрезать по месту.
Закрепите кронштейн (53) на подогревателе шпильками через
втулки (50) как на Рис. 7.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
Отсоедините воздушный фильтр.
Снимите наконечники со свечей зажигания и отсоедините
разъем от высоковольтного модуля.
Отверните болт и гайки крепления кронштейна высоковольтного
модуля, отсоедините модуль.
Удалите кронштейн крепления жгута проводов.
Закрепите кронштейн подогревателя через наконечник провода
«массы» болтом с пружинной шайбой в соответствии с Рис. 7.1.
Отверните верхний передний болт крепления левого кронштейна
подвески двигателя.
Закрепите кронштейн подогревателя болтом М10х16 шаг 1.25
через шайбу гровера из комплекта. Рис. 7.1.
Отверните сливную пробку блока цилиндров двигателя, откройте
крышку расширительного бачка и слейте ОЖ.
Прочистите резьбовые отверстия в блоке.
Нанесите герметик на резьбу штуцера.

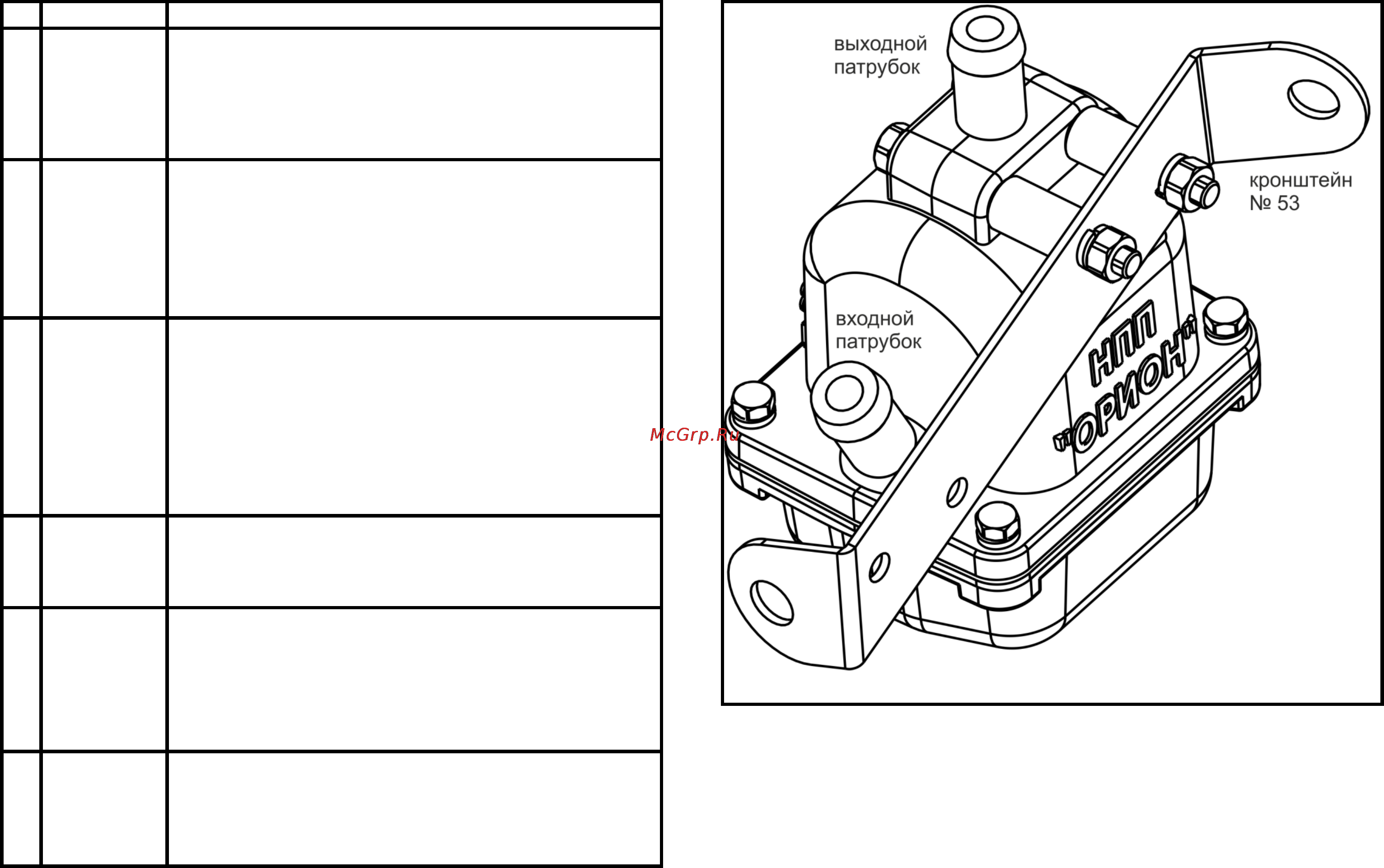

Рис. 7.1
Вместо сливной пробки вверните штуцер К 1/8. Рис. 7.1.
ВНИМАНИЕ! Усилие затяжки должно быть не более 12 Нм.
Во входной рукав вставьте пружину 13х100 и задвиньте ее
внутрь шланга.
Наденьте маленький хомут на входной рукав.
Входной рукав наденьте на штуцер и закрепите соединение
хомутом.
Приложение №7
монтаж предпускового подогревателя охлаждающей жидкости
"Нива" с инжекторным двигателем
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 20
Подготовка к
монтажу
Монтаж
подогревателя
ВАЗ-2123
3
6
Монтаж
входного
рукава
1
на автомобили ВАЗ-2123 "Нива-Chevrolet" с двигателем ВАЗ
2
Подготовка
подогревателя
к монтажу
Монтаж
подогревателя
"Нива" с инж.
дв.
4
Монтаж
штуцера К 1/8
5
Содержание
- Вымпел 1 квт 1
- Монтаж предпускового подогревателя охлаждающей жидкости на автомобили ваз 2101 2107 с карбюраторным двигателем 2
- Название порядок работы 2
- Приложение 2 2
- Рис 2 2
- Установочный комплект 20 2
- Рис 2 3
- Монтаж предпускового подогревателя охлаждающей жидкости 4
- На автомобили ваз 2104 2105 2107 с инжекторным двигателем 4
- Название порядок работы 4
- Приложение 3 4
- Рис 3 4
- Установочный комплект 20 4
- Рис 2 5
- Рис 3 5
- Монтаж предпускового подогревателя охлаждающей жидкости 6
- На автомобили ваз 1117 1119 калина с 8 клапаным двигателем 6
- Название порядок работы 6
- Приложение 4 6
- Рис 4 6
- Установочный комплект 20 6
- Рис 2 7
- Рис 4 7
- Ваз 2108 2109 с карбюраторным двигателем 8
- Ваз 2110 2112 с 16 клапанным инжекторным двигателем 8
- Ваз 2110 2112 с карбюраторным двигателем 8
- Монтаж предпускового подогревателя охлаждающей жидкости 8
- На автомобили ваз приора 8
- Название порядок работы 8
- Приложение 5 8
- Рис 4 8
- Рис 5 8
- Установочный комплект 20 8
- Рис 5 9
- Монтаж предпускового подогревателя охлаждающей жидкости 10
- На автомобили нива с карбюраторным двигателем 10
- Название порядок работы 10
- Приложение 6 10
- Рис 6 10
- Установочный комплект 20 10
- Рис 6 11
- Монтаж предпускового подогревателя охлаждающей жидкости 12
- На автомобили ваз 2123 нива chevrolet с двигателем ваз 12
- Название порядок работы 12
- Нива с инжекторным двигателем 12
- Приложение 7 12
- Рис 7 12
- Установочный комплект 20 12
- Рис 7 13
