№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх = 210 мм,
(выходной рукав) Lвых = 460 мм, лучше подрезать по месту.

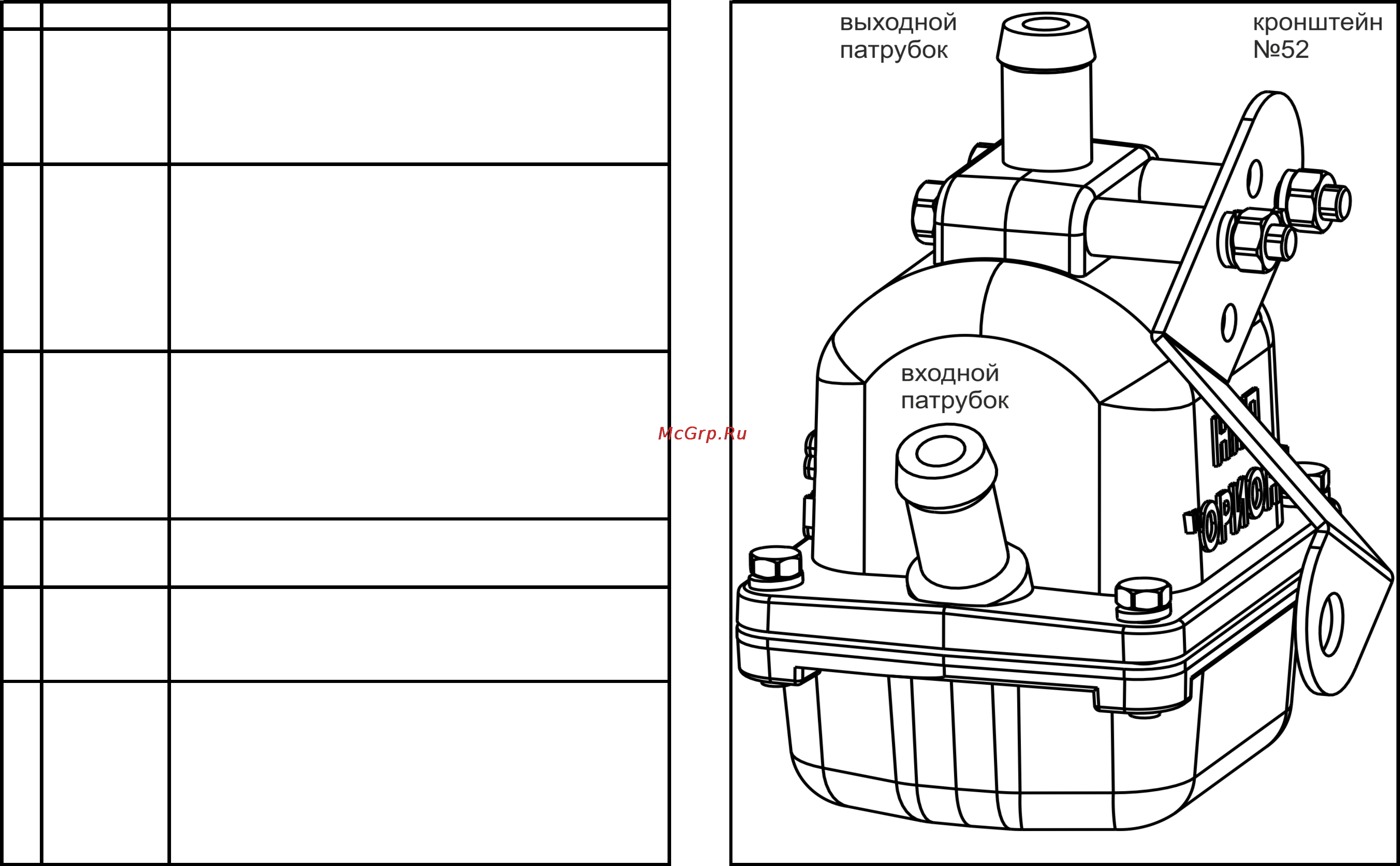

Закрепите кронштейн (52) на подогревателе шпильками через
втулки (50), как на Рис. 2.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
Отверните сливную пробку блока цилиндров двигателя. Рис.
2.2. Откройте крышку радиатора и слейте охлаждающую
жидкость.
Прочистите отверстие в блоке для сливной пробки.
Нанесите герметик на резьбу штуцера.
Вместо сливной пробки вверните штуцер К 1/8. Рис. 2.2.
ВНИМАНИЕ! Усилие затяжки должно быть не более 12 Нм.
4
Монтаж
подогревателя
Закрепите кронштейн с подогревателем болтом М10х16 шаг 1.25
через шайбу гровера в переднем верхнем отверстии блока
цилиндров двигателя. Рис. 2.2.
Во входной рукав вставьте пружину 13х150 и задвиньте ее
внутрь шланга. Наденьте хомут.
Входной рукав наденьте на штуцер и закрепите соединение
хомутом.
Разрежьте верхний шланг радиатора у начала изгиба шланга в
соответствии с Рис. 2.3.
Отрежте 20 мм от края шланга, примыкающего к головке блока
цилиндров.
Наденьте большие хомуты на отрезки верхнего шланга
радиатора. Установите тройник в разрез, так чтобы, боковой
отвод был направлен от двигателя в сторону подогревателя.
Рис. 2.1
3
Монтаж
штуцера К 1/8
5
Монтаж
входного
рукава
Монтаж
тройника
6
2
Подготовка
подогревателя
к монтажу
Подготовка к
монтажу
1
Приложение №2
монтаж предпускового подогревателя охлаждающей жидкости
на автомобили ВАЗ-2101…-2107 с карбюраторным двигателем
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 20
