![Orion Вымпел-1,5 КВт №21 [12/12] Рис 6](/img/pdf.png)

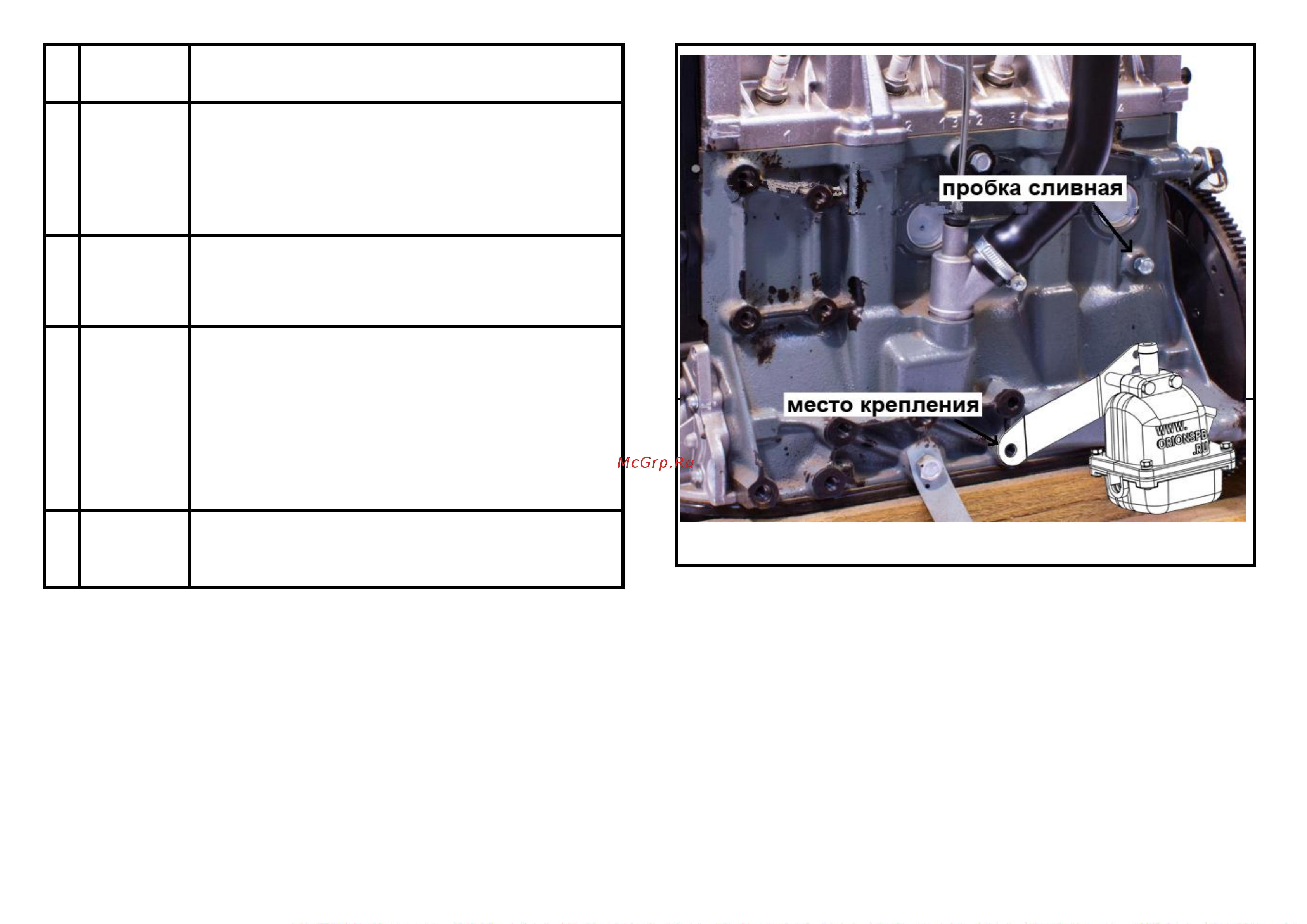

Orion Вымпел-1,5 КВт №21 [12/12] Рис 6
![Orion Вымпел-1,5 КВт №21 [12/12] Рис 6](/views2/1201645/page12/bgc.png)
Наденьте маленькие хомуты на входной и выходной рукава.
Входной рукав наденьте на штуцер и закрепите соединение
хомутом.
Залейте через выходной рукав в подогреватель 250 мл ОЖ.
Выходной рукав наденьте на боковой отвод тройника.
Поворачивая тройник добейтесь такого положения выходного
рукава, чтобы он имел плавный без перегибов подъем от
подогревателя к тройнику (возможно, потребуется подрезка
выходного рукава).
Затяните хомуты на шланге радиатора и боковом отводе.
8
Фиксация
сетевого
провода
Сетевой провод следует проложить и зафиксировать
ремешками для обеспечения его сохранности от механических
повреждений, а также исключения возможного контакта с
подвижными и нагревающимися частями двигателя.
Залейте охлаждающую жидкость через заливную горловину
радиатора.
рис 2.2
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
рис 4.3
Наденьте наконечники на свечи зажигания. Восстановите все
электрические соединения, установите воздушный фильтр.
Закрутите крышку расширительного бачка.
Запустите двигатель на 3-5 минут, и после остановки двигателя
долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится шум
нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Рис. 6.3
Через 3-5 минут выключите подогреватель.
Это необходимо сделать для устранения воздушных пробок в системе ОЖ.
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона.
Монтаж
входного
рукава
Монтаж
выходного
рукава
6
7
