Orion Вымпел-1,5 КВт №21 [5/12] Монтаж предпускового подогревателя охлаждающей жидкости
![Orion Вымпел-1,5 КВт №21 [5/12] Монтаж предпускового подогревателя охлаждающей жидкости](/views2/1201645/page5/bg5.png)
№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх = 230 мм,
(выходной рукав) Lвых = 360 мм лучше подрезать по месту.
Закрепите кронштейн (51) на подогревателе шпильками через
втулки (50), как на Рис. 3.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
ВАЗ-2110…2112 снимите воздушный фильтр
Снимите наконечники со свечей зажигания.
Отверните сливную пробку блока цилиндров двигателя, Рис. 3.2,
откройте крышку расширительного бачка и слейте
охлаждающую жидкость.
Прочистите отверстие в блоке для сливной пробки.
Нанесите герметик на резьбу штуцера
Вместо сливной пробки верните штуцер К 1/8. Рис. 3.2.
ВНИМАНИЕ! Усилие затяжки должно быть не более 12 Нм.

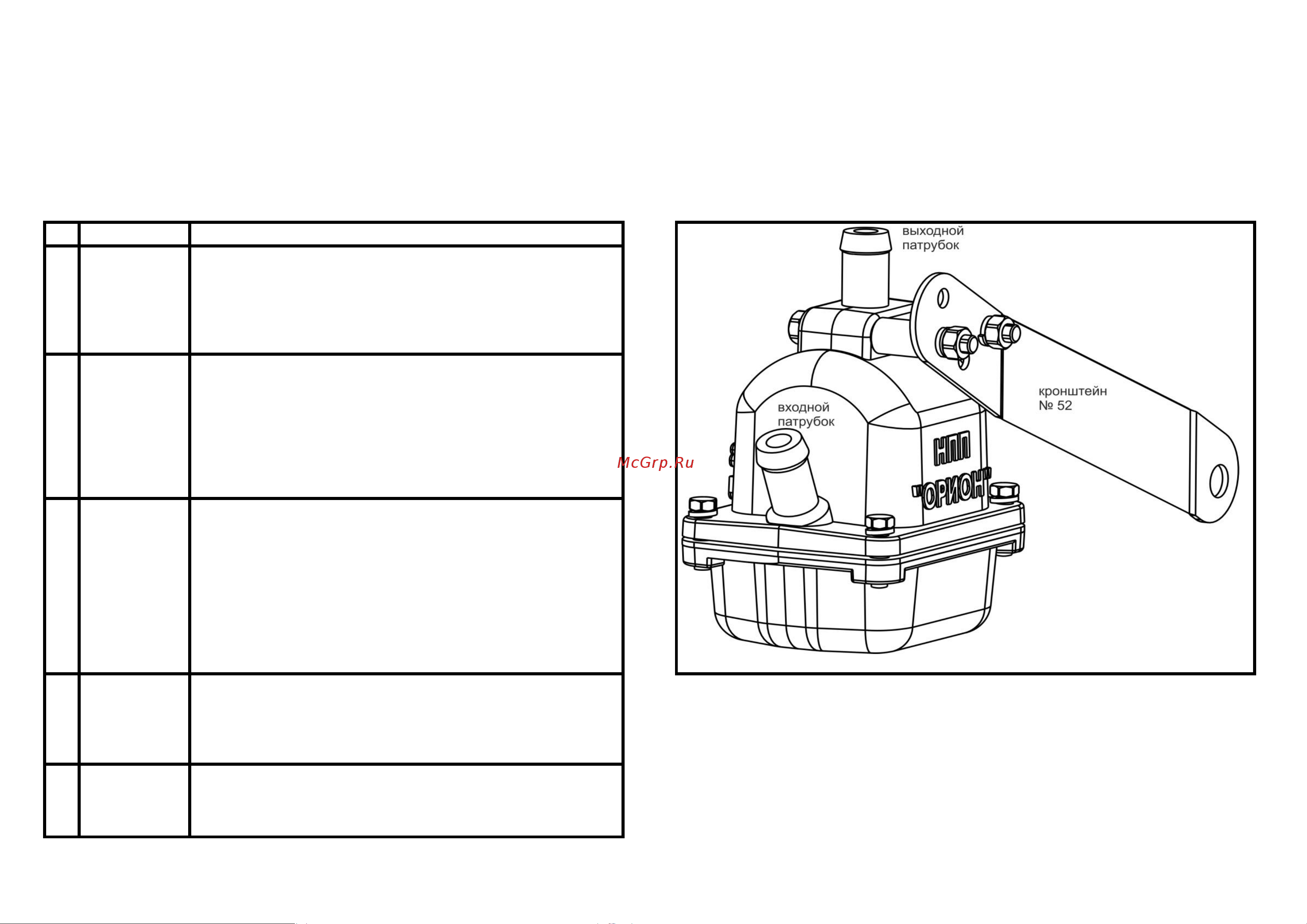

Рис. 3.1
ВАЗ-2108, -2109. Отверните правый верхний болт крепления
передней опоры двигателя в месте крепления подогревателя.
ВАЗ-2108, -2109. Закрепите кронштейн с подогревателем
штатным болтом к верхнему правому отверстию. Рис. 3.2.
5
Монтаж
подогревателя
ВАЗ 2110..2112
ВАЗ-2110…2112. Закрепите кронштейн с подогревателем
болтом М10х16 шаг 1.25 через шайбу гровера из комплекта к
верхнему правому отверстию. Рис. 3.2.
2
Подготовка
подогревателя
к монтажу
Монтаж
штуцера К 1/8
3
4
Монтаж
подогревателя
ВАЗ 2108-2109
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 21
Подготовка к
монтажу
1
ВАЗ-2108, -2109 с карбюраторным двигателем
ВАЗ-2110…-2112 с 16-клапанным инжекторным двигателем
ВАЗ-2110…-2112 с карбюраторным двигателем
Приложение №3
монтаж предпускового подогревателя охлаждающей жидкости
на автомобили ВАЗ Приора
