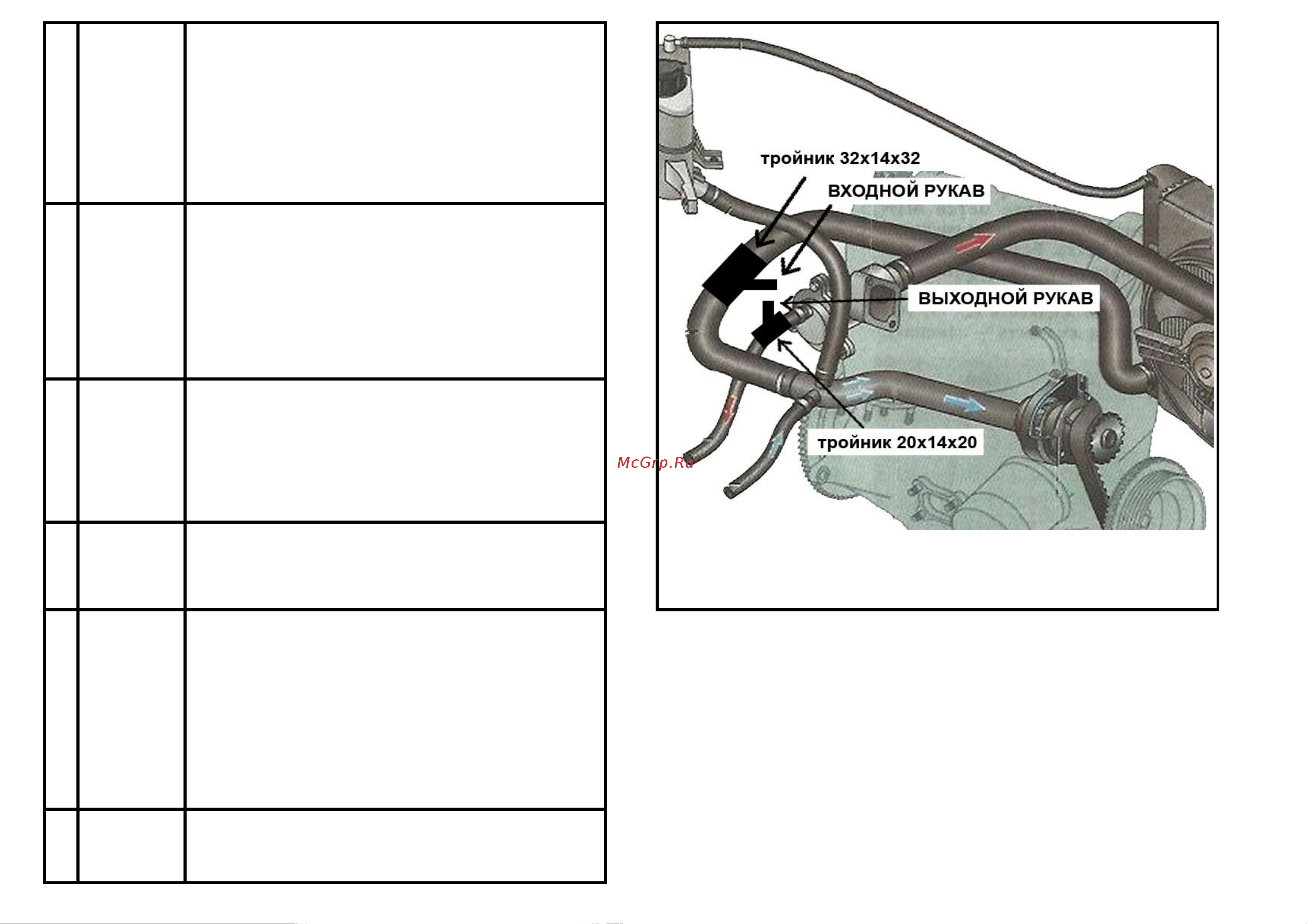

Наденьте маленькие хомуты на входной и выходной рукава.
Проложите входной рукав
Входной рукав наденьте на боковой отвод тройника 32х14х32 и
закрепите соединение хомутом.
Поворачивая тройник добейтесь такого положения входного
рукава, чтобы он не лежал на коробке передач, имел плавный
без перегибов подъем от подогревателя к тройнику (возможно
потребуется подрезка входного рукава).
Затяните хомуты на шланге радиатора и боковом отводе.
Разрежьте шланг, подающий охлаждающую жидкость в
радиатор отопителя салона, примерно в 10 см от термостата.
Отрежьте 20 мм от края, у одного из оставшихся отрезков
шланга, для того чтобы обеспечить оптимальное расположение
выходного рукава и тройника.
Наденьте хомуты S20-32 на отрезки верхнего шланга радиатора
и установите в разрез тройник 20х14х20, таким образом, чтобы
боковой отвод тройника был направлен вниз и отвод смотрел на
подогреватель.
Проложите выходной рукав.
Выходной рукав наденьте на боковой отвод тройника 20х14х20.
Поворачивая тройник добейтесь такого положения выходного
рукава, чтобы он имел плавный без перегибов подъем от
подогревателя к тройнику (возможно потребуется подрезка
выходного рукава).
Затяните хомуты на шланге радиатора отопителя и боковом
отводе.
9
Фиксация
сетевого
провода
Сетевой провод следует проложить и зафиксировать
ремешками для обеспечения его сохранности от механических
повреждений, а также исключения возможного контакта с
подвижными и нагревающимися частями двигателя.
Рис. 4.3
Заверните сливную пробку блока цилиндров двигателя
Залейте охлаждающую жидкость через расширительный бачок.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите стартер, подсоедините провода к клеммам
аккумулятора, установите коробку воздушного фильтра,
поставьте защиту двигателя.
Закрутите крышку расширительного бачка.
Запустите двигатель на 3-5 минут, и после остановки двигателя
долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится шум
нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключите подогреватель.
Это необходимо сделать для устранения воздушных пробок в системе ОЖ.
6
8
Заливка
охлаждающей
жидкости
10
Монтаж
выходного
рукава
Монтаж
входного
рукава
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона.
Монтаж
тройника
20х14х20
7
Проверка
работы
11
