ВАЗ-2110…2112. Разрежьте верхний шланг радиатора на
расстоянии 10 см от радиатора.
ВАЗ-2108, -2109. Разрежьте верхний шланг радиатора над
подогревателем.
Отрежьте 20 мм от края, у одного из оставшихся отрезков
шланга, для того чтобы обеспечить оптимальное расположение
выходного рукава и тройника.
Наденьте хомуты S35-50 на отрезки верхнего шланга радиатора
и установите в разрез тройник, таким образом, чтобы боковой
отвод тройника был направлен вперед к радиатору и в сторону
подогревателя.
Во входной рукав вставьте пружину 13х150 и задвиньте ее
внутрь шланга.
Наденьте маленькие хомуты на входной и выходной рукава.
Входной рукав наденьте на штуцер и закрепите соединение
хомутом.
Залейте через выходной рукав в подогреватель 250 мл ОЖ.
Выходной рукав наденьте на боковой отвод тройника.
Поворачивая тройник, добейтесь такого положения выходного
рукава, чтобы он имел плавный без перегибов подъем от
подогревателя к тройнику (возможно, потребуется подрезка
выходного рукава).
Затяните хомуты на шланге радиатора и боковом отводе.
9
Фиксация
сетевого
провода
Сетевой провод следует проложить и зафиксировать
ремешками для обеспечения его сохранности от механических
повреждений, а также исключения возможного контакта с
подвижными и нагревающимися частями двигателя.

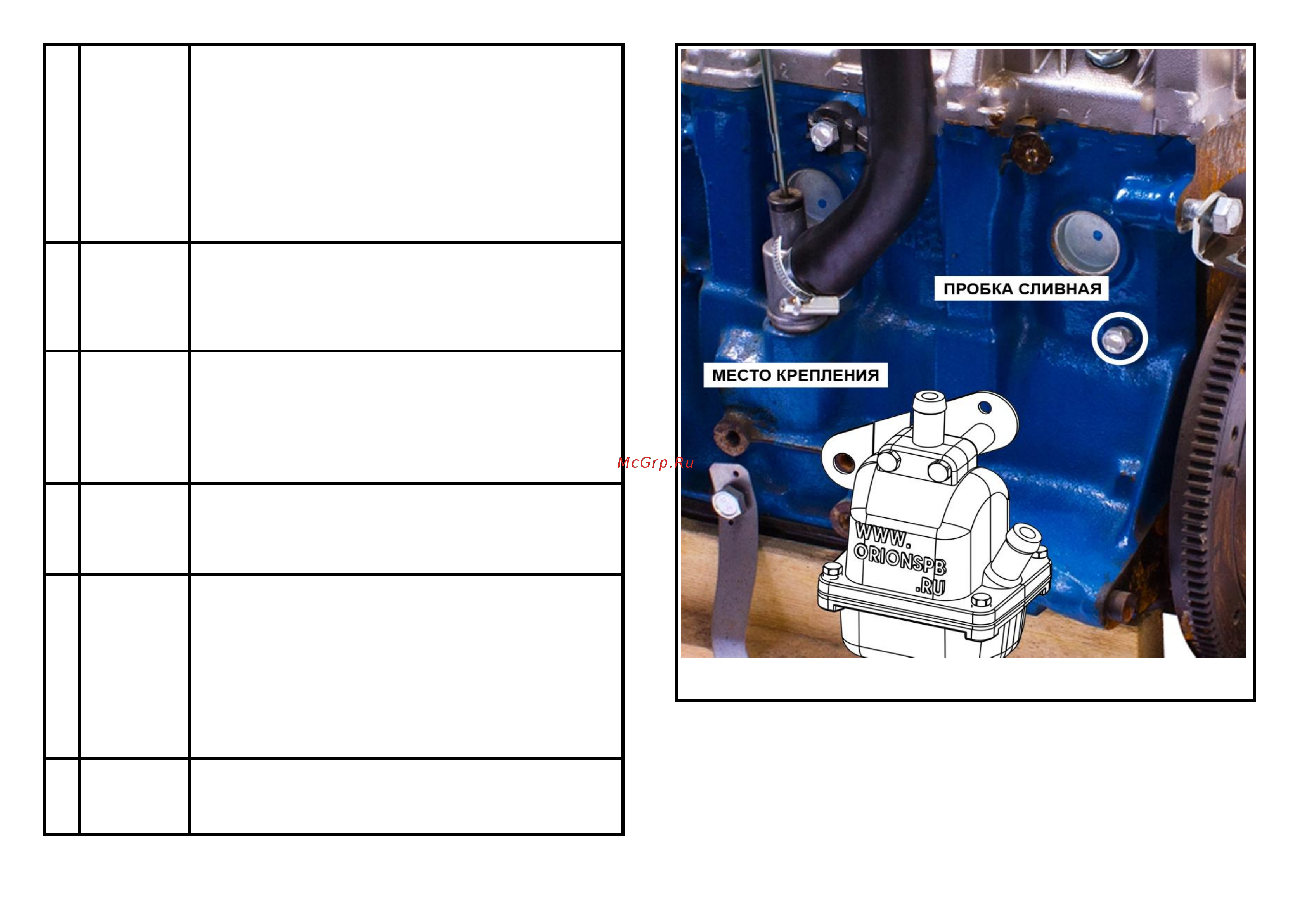

Рис. 3.2
Залейте охлаждающую жидкость через расширительный бачок.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Наденьте наконечники на свечи зажигания. Восстановите все
электрические соединения, установите воздушный фильтр.
Рис. 3.2
Закрутите крышку расширительного бачка.
Запустите двигатель на 3-5 минут, и после остановки двигателя
долейте ОЖ при необходимости .
Включите подогреватель в сеть 220 В (должен появится шум
нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключите подогреватель.
Монтаж
тройника
32х14х32
6
Монтаж
входного
рукава
Монтаж
выходного
рукава
7
8
Проверка
работы
11
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона. Это необходимо сделать
для устранения воздушных пробок в системе ОЖ.
Заливка
охлаждающей
жидкости
10
