№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх = 420 мм,
(выходной рукав) Lвых = 580 мм лучше подрезать по месту.

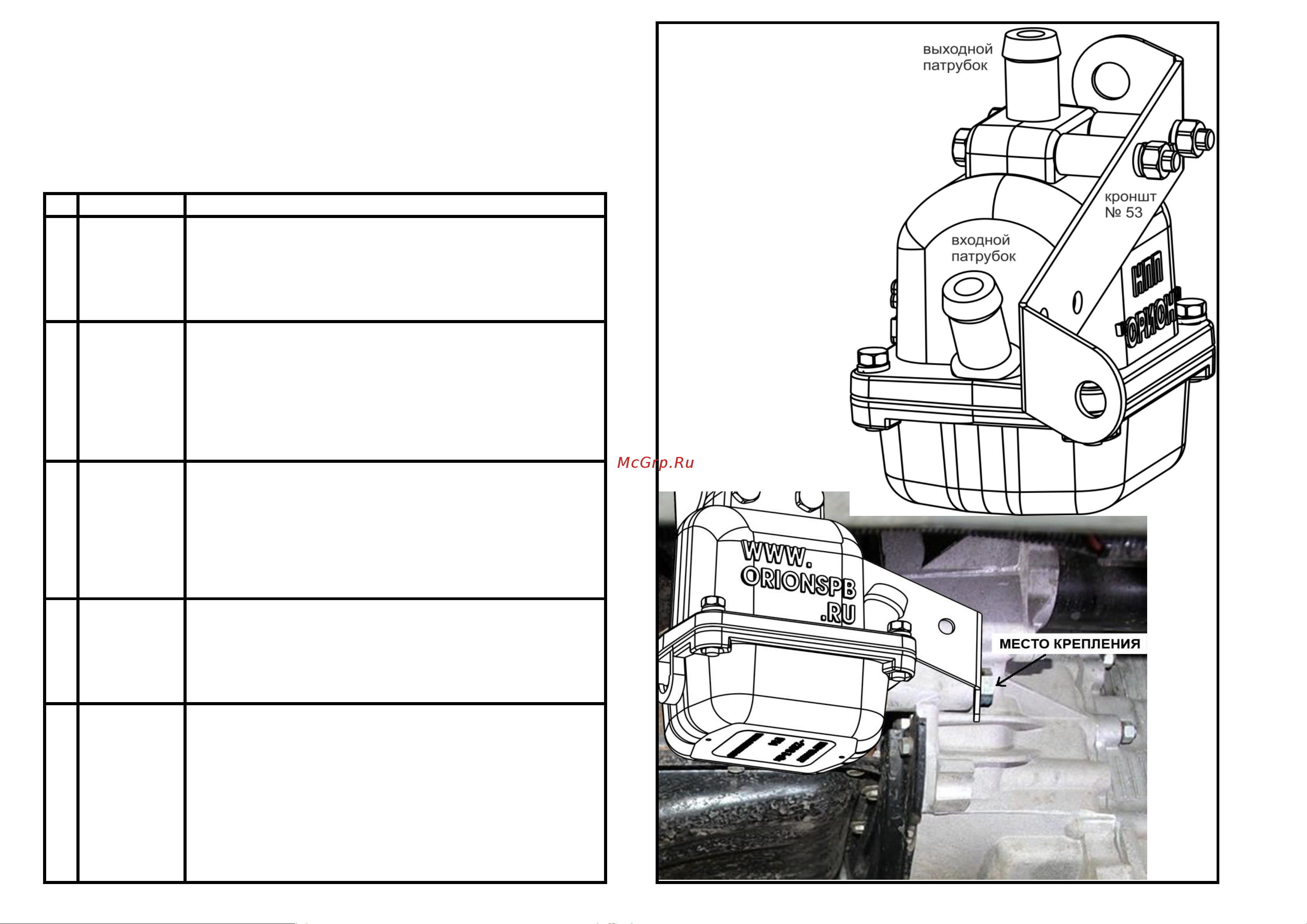

Закрепите кронштейн (53) на подогревателе шпильками через
втулки (50), как на Рис. 4.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
Снимите защиту двигателя.
Снимите коробку воздушного фильтра.
Отсоедините провода от клемм аккумулятора.
Снимите стартер.
Отверните сливную пробку блока цилиндров двигателя,
откройте крышку расширительного бачка и слейте
охлаждающую жидкость.
Рис. 4.1
Отверните болт соединяющий двигатель и коробку
переключения передач. Рис. 4.2.
Закрепите кронштейн с подогревателем штатным болтом к
отверстию, Рис. 4.2, при необходимости подогните кронштейн,
так чтобы подогреватель располагался между двигателем и
радиатором.
Проложите выходной рукав к нижнему шлангу радиатора и
определитесь с местом разреза.
Разрежьте нижний шланг радиатора.
Отрежьте 20 мм от края, у одного из оставшихся отрезков
шланга, для того чтобы обеспечить оптимальное расположение
выходного рукава и тройника.
Наденьте хомуты S25-40 на отрезки верхнего шланга радиатора
и установить в разрез тройник 32х14х32, таким образом, чтобы
боковой отвод тройника был направлен вперед к радиатору.
Рис. 4.2
Подготовка
двигателя
3
5
1
ВАЗ Гранта 1,6 л, 16-клапанный
ВАЗ Калина-2
2
Подготовка
подогревателя
к монтажу
4
Монтаж
подогревателя
Приложение №4
монтаж предпускового подогревателя охлаждающей жидкости
ВАЗ Гранта 1,6 л, 8-клапанный с МКПП 2181
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 21
Подготовка к
монтажу
Монтаж
тройника
32х14х32
