№ НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи, отвѐртка (для
затяжки хомутов), нож (для резки шланга), ѐмкость для слива
ОЖ.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая жидкость
(ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: (входной рукав) длина Lвх = 620 мм,
(выходной рукав) Lвых = 280 мм лучше подрезать по месту.

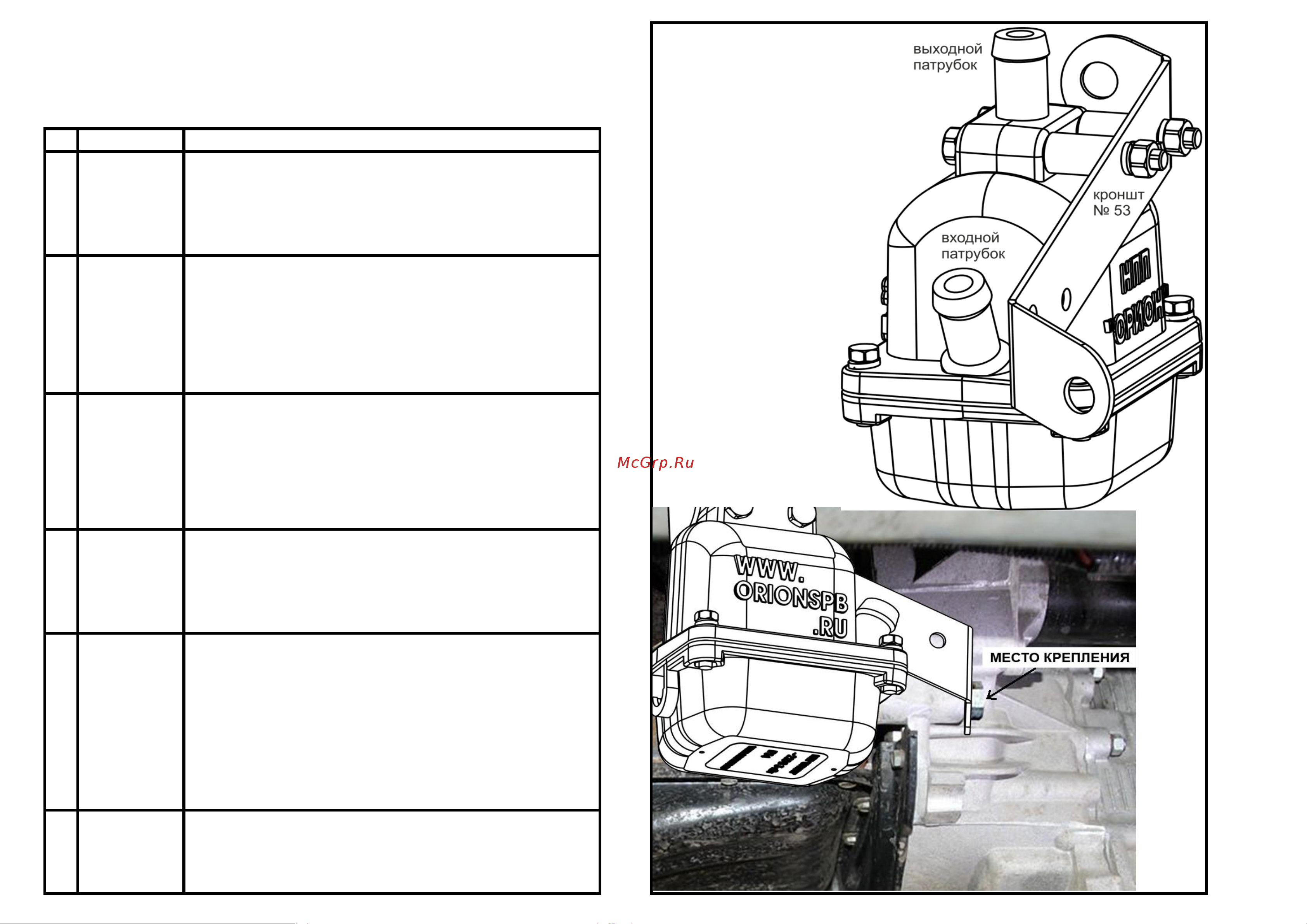

Закрепите кронштейн (53) на подогревателе шпильками через
втулки (50), как на Рис. 5.1, под гайки проложите шайбу гровера.
Наденьте рукава резиновые на соответствующие патрубки
подогревателя и закрепите соединения хомутами.
Снимите защиту двигателя.
Снимите коробку воздушного фильтра.
Отсоедините провода от клемм аккумулятора.
Снимите стартер.
Отверните сливную пробку блока цилиндров двигателя, откройте
крышку расширительного бачка и слейте охлаждающую
жидкость.
Отверните болт соединяющий двигатель и коробку
переключения передач. Рис. 5.2.
Рис. 5.1
Закрепите кронштейн с подогревателем штатным болтом к
отверстию, Рис. 5.2, при необходимости подогните кронштейн,
так чтобы подогреватель располагался между двигателем и
радиатором
Проложите выходной рукав к нижнему шлангу радиатора и
определитесь с местом разреза.
Разрежьте шланг, идущий от термостата к помпе
Отрежьте 20 мм от края, у одного из оставшихся отрезков
шланга, для того чтобы обеспечить оптимальное расположение
выходного рукава и тройника.
Наденьте хомуты S25-40 на отрезки верхнего шланга радиатора
и установитье в разрез тройник 32х14х32, таким образом, чтобы
боковой отвод тройника был направлен в сторону
подогревателя.
Наденьте маленькие хомуты на входной и выходной рукава.
Проложите входной рукав.
Рис. 5.2
Монтаж
тройника
32х14х32
Монтаж
выходного
рукава
6
1
2
Подготовка
подогревателя
к монтажу
Приложение №5
монтаж предпускового подогревателя охлаждающей жидкости
ВАЗ-111960 Калина, 16-клапанный с МКПП 2181
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 21
Подготовка к
монтажу
Подготовка
двигателя
3
4
Монтаж
подогревателя
5
