11 Заточувальний верстат JBG-150 / 200Українська 11
Для Вашої безпеки не підключайте
шліфувальний верстат до джерела
живлення, доки не закінчите налагод-
ження.
Розвідний гайковий ключ та
хрестоподібна викруткаєдині
інструменти, котрі Вам необхідні, аби
провести всі звичайні налагодження
та зміну кіл на цьому шліфувальному
верстаті.
Увага!
Будьте певні, що шліфувальний верстат
не ввімкнений у розетку, і що перемикач
знаходиться у положенні ВИМКНЕНО.
Не підключайте шліфувальний
верстат до електроживлення, доки
не перевірите його на наявність по-
шкоджень під час транспортування,
не проведете його повну збірку, а
також переміщення на постійне місце
його перебування! Недотримання цієї
вимоги може
призвести до серйозних
пошкоджень!
Упори для рук
Обережно!
Вимкніть та відключіть шліфувальний
верстат від живлення.
Необхідні деталі:
2 – Упори для рук (38) (39)
4 – Шайби (40)
4 – Гвинти з шестигранною голівкою (41)

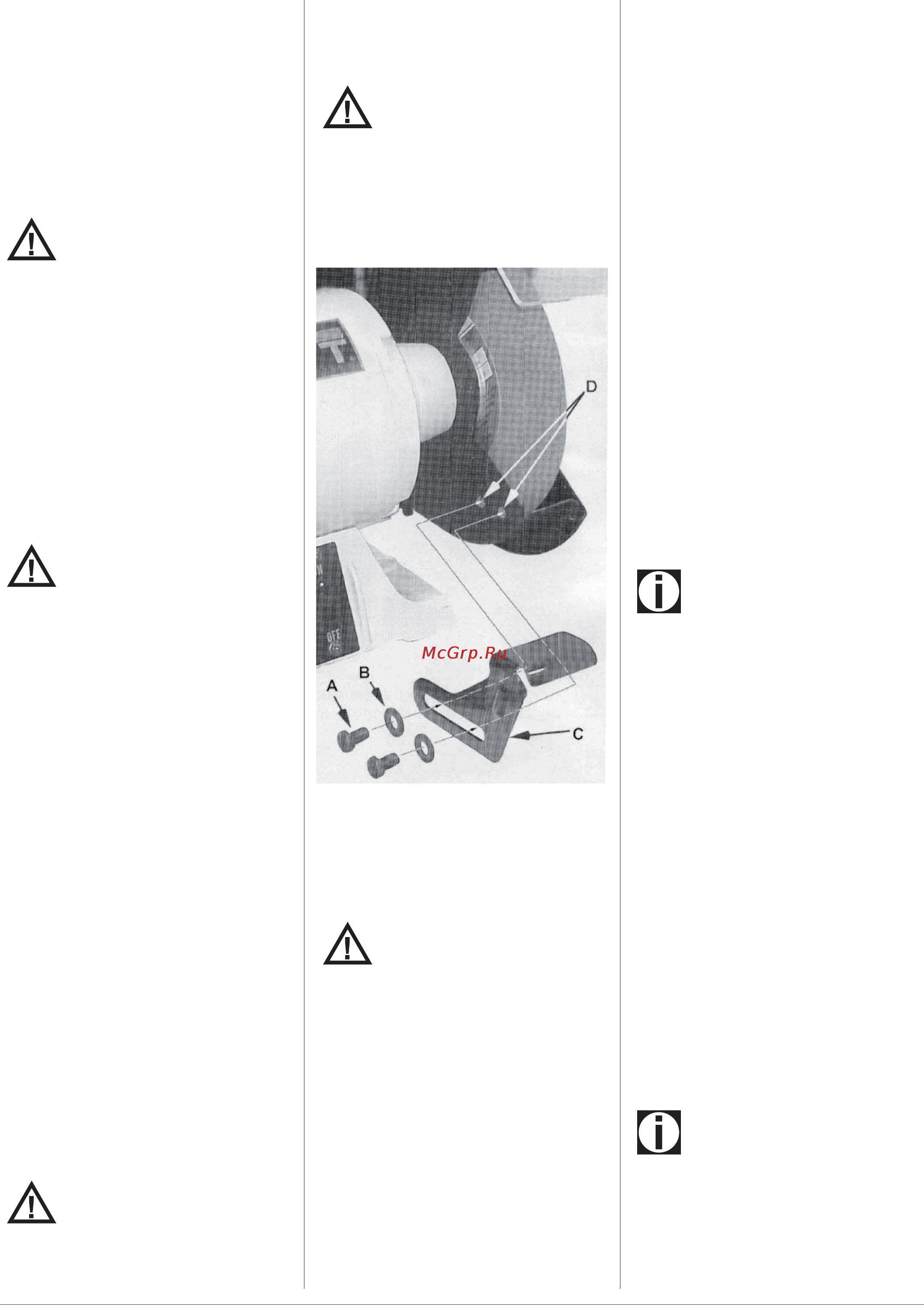

Посилаючись на рисунок 1:
Вийміть упори для рук з верхньої
частини пенополівінілхлоридового
пакувального шару.
Є правий та лівий підручники. Дивіться
на рисунок 1, аби впевнитися в тому,
що Ви встановлюєте їх правильно.
Використовуючи
болти (А) та шайби
(В) із пластикового пакету, зафіксуйте
упори для рук, накрутивши два болти
(А) через дві пласкі шайби (В) і крон-
штейн підручника (С) на корпус кола
(D), як зазначено на рисунку 1.
Упори для рук мають бути
відрегульовані таким чином, аби між
ними та шліфувальним колом або
іншими матеріалами, які використову-
ються, була відтань у межах 1/16''.
По мірі зношування кола, упор для рук
необхідно регулювати, аби зберегти
зазор у розмірі 1/16''.
Увага!
Не експлуатуйте цей шліфувальний
верстат без встановлених захисних
огороджень, що знаходяться в робочо-
му стані!
Недотримання цієї умови може при-
звести до серйозних каліцтв!
Увага!
Кола з тріщинами або зі сколами
можуть пошкодити або призвести до
серйозної поломки шліфувального
верстата та/або серйозного каліцтва
оператора!
Регулярно перевіряйте кола на
наявність пошкоджень!
Рис.1
Захисні козирки від іскор та
установчі кронштейни захисних
козирків для очей
Обережно!
Вимкніть та відключіть верстатний
шліфувальний верстат від живлення.
Необхідні деталі:
2 – Установчі кронштейни захисного
козирка для очей (42)
4 – Установчі гвинти (46)
4 – Шайби (48)
2 – Іскрогасники (43) (44)
4 – Гайки (47)
Іскрогасники, установчі кронштейни за-
хисного козирка для очей, блоки захис-
них козирків для очей та необхідні для
монтажу деталі упаковані в пластико-
вий пакет, що входить до
комплекту
постачання шліфувального верстата.
Рисунки 2 і 3 демонструють збирання
для правобічного іскрогасника та за-
хисного козирка для очей.
Усі деталі однакові, крім того, що є
правий та лівий іскрогасники.
Дивіться на рисунок 2, аби впевнити-
ся, що Ви встановили їх правильно.
Посилаючись на рисунок 2:
1. Оберіть правий іскрогасник (С), уста-
новчий
кронштейн (D), а також болт (А)
та шайбу (В).
Захисний козирок для очей
Два блоки захисних козирків для очей,
кожен з яких загорнутий у прозорий
пластик, входять у комплект постачан-
ня шліфувального верстата.
Кожен блок складається із наступних
деталей:
1 – Захисний козирок для очей (45)
1 – Установча пластина захисного ко-
зирка для очей (42)
2 – Установчі гвинти (46)
2 – Шайби (48)
1 – Іскрогасник (43) (44)
2 – Гайки (47)
Примітка
Захисні козирки для очей ідентичні та
підходять для встановлення з будь-
якого боку шліфувального верстата.
Аби встановити (Див. рисунок 3):
Розгорніть один блок, дістаньте деталі
та розкладіть їх.
Наверніть два установчих гвинти (А)
через установчу пластину (В), захис-
ний козирок для очей (С), установчий
кронштейн (D) та шайби (Е), а потім
затягніть їх за допомогою гайок (F).
Встановіть іскрогасник (С) та установ-
чий кронштейн (D) на правий захист
кола шліфувального верстата, як
зазначено на рисунку 2, за допомогою
болта (А) та шайби (В).
Відрегулюйте іскрогасники так,
щоб вони знаходилися на відстані
не більше 1/16'' від поверхні
шліфувального кола або іншого вико-
ристовуваного аксесуара.
Встановіть
лівий іскрогасник та уста-
новчий кронштейн таким же чином.
Примітка
По мірі зношування кола, іскрогасники
необхідно регулювати, аби зберегти за-
зор у розмірі 1/16''.
