4 РусскийШлифовально-заточной станок JBG-150 / 200
5. Монтаж
Верстачный шлифовальный станок
требует только сборки защитного ко-
зырька для глаз и подручников.
Для вашей безопасности не под-
ключайте шлифовальный станок к
источнику питания, пока не завершите
наладку.
Разводной гаечный ключ и крестоо-
бразная отвертка - единственные ин-
струменты, которые вам необходимы
для того, чтобы провести все обычные
наладки и смену кругов на этом шли-
фовальном станке.
Внимание!
Убедитесь, что верстачный шлифоваль-
ный станок не включен в розетку, и что
переключатель находится в положении
ВЫКЛЮЧЕНО.
Не подключайте шлифовальный ста-
нок к электропитанию, пока не прове-
рите его на предмет повреждений во
время транспортировки, не проведете
его полную сборку, а также перемеще-
ние на постоянное место его нахожде-
ния!
Невыполнение этого требования
может привести к серьезным повреж-
дениям!
Подручники
Осторожно!
Выключите и отключите верстачный
шлифовальный станок от питания.
Необходимые детали:
2 - Подручники (38)(39)
4 - Шайбы (40)
4 - Винты с шестигранной головкой (41)

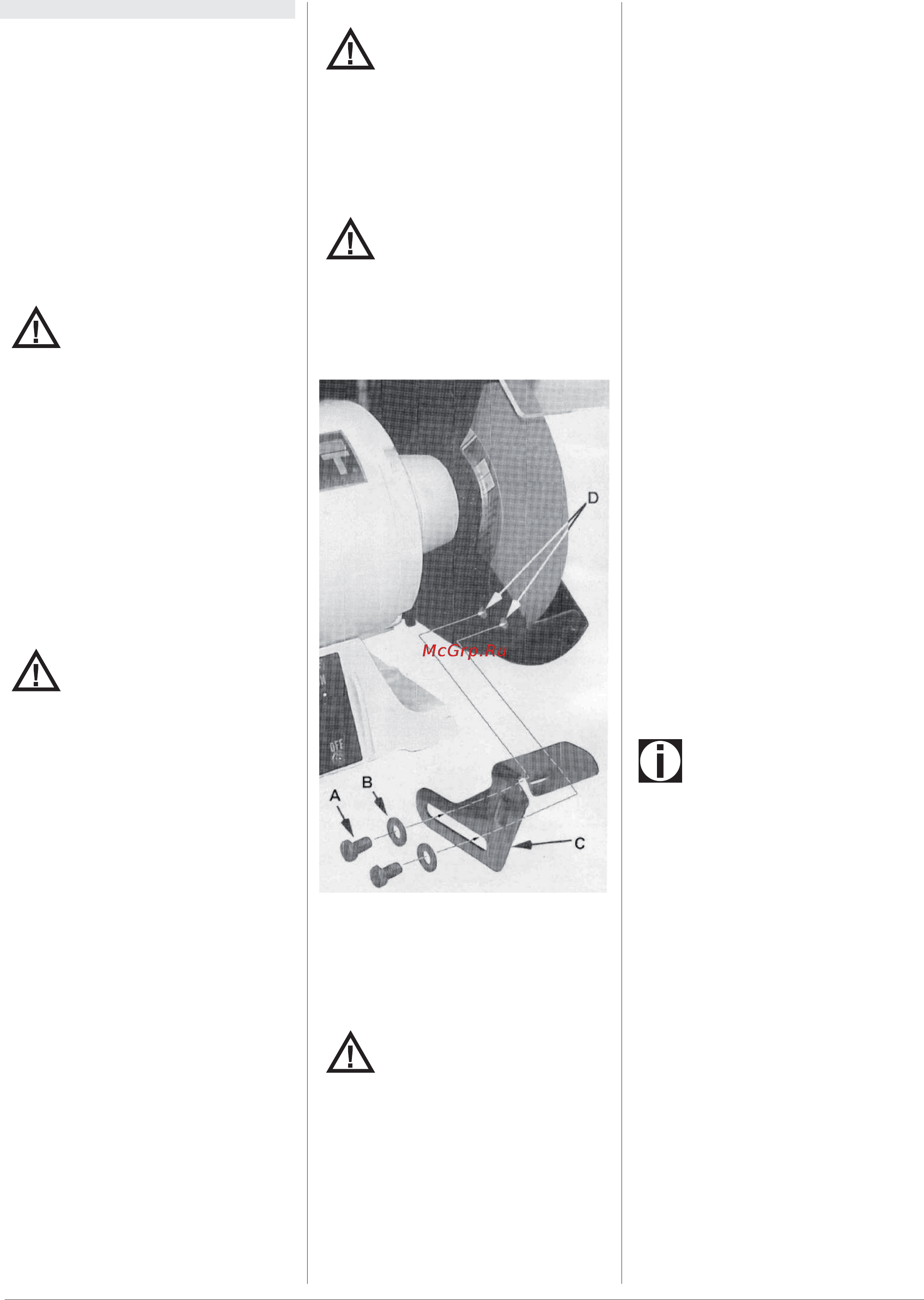

Ссылаясь на Рисунок 1:
Выньте подручники из верхней части
пенополивинилхлоридового упаковоч-
ного слоя.
Имеется правый и левый подручники.
Смотрите на Рис. 1, чтобы убедиться в
том, что вы устанавливаете их пра-
вильно.
Используя болты
(А) и шайбы (В) из
пластикового пакета, зафиксируйте
подручники, накрутив два болта (А)
через две плоские шайбы (В) и крон-
штейн подручника (С) на корпус круга
(D), как показано на Рисунке 1.
Подручники должны быть отрегу-
лированы так, чтобы между ними и
шлифовальным кругом или другими
используемыми аксессуарами было
расстояние в пределах 1/16''.
По мере снашивания круга, подручник
необходимо регулировать, чтобы со-
хранить зазор в размере 1/16''.
Внимание!
Не эксплуатируйте этот шлифовальный
станок без установленных защитных
ограждений, находящихся в рабочем
состоянии!
Невыполнение этого условия может
привести к серьезным увечьям!
Внимание!
Круги с трещинами или сколами могут
повредить или привести к серьезной
поломке шлифовального станка и/или
серьезному увечью оператора!
Регулярно проверяйте круги на пред-
мет повреждений!
Рис.1
Защитные козырьки от искр
и установочные кронштейны
защитных козырьков для глаз
Осторожно!
Выключите и отключите верстачный
шлифовальный станок от питания.
Необходимые детали:
2 - Установочные кронштейны защитно-
го козырька для глаз (42)
4 - Установочные винты (46)
4 - Шайбы (48)
2 - Искрогасители (43) (44)
4 - Гайки (47)
Искрогасители, установочные крон-
штейны защитного козырька для глаз,
блоки защитных козырьков для глаз
и необходимые для монтажа детали
упакованы в пластиковый пакет, вклю-
ченный в комплект
поставки шлифо-
вального станка.
Рисунки 2 и 3 демонстрируют сборку
для правостороннего искрогасителя и
защитного козырька для глаз.
Все детали одинаковые, кроме того,
что имеются правый и левый искрога-
сители.
Смотрите на Рисунок 2, чтобы убе-
диться, что вы установили их правиль-
но.
Ссылаясь на Рисунок 2:
1. Выберите правый искрогаситель (С),
установочный
кронштейн (D), а также
болт (А) и шайбу (В).
Защитный козырек для глаз
Два блока защитных козырьков для
глаз, каждый завернут в прозрачный
пластик, включены в комплект постав-
ки шлифовального станка.
Каждый блок состоит из следующих
деталей:
1 - Защитный козырек для глаз (45)
1 - Установочная пластина защитного
козырька для глаз (42)
2 - Установочные винты (46)
2 - Шайбы (48)
1 - Искрогаситель (43) (44)
2 - Гайки (47)
Примечание
Защитные козырьки для глаз идентич-
ны и подходят для установки с любой
стороны шлифовального станка.
Чтобы установить (см. Рисунок 3):
Разверните один блок, достаньте дета-
ли и разложите их.
Наверните два установочных винта
(А) через установочную пластину
(В), защитный козырек для глаз (C),
установочный кронштейн (D) и шайбы
(Е), а затем
затяните их при помощи
гаек (F).
Установите искрогаситель (С) и уста-
новочный кронштейн (D) на правую за-
щиту круга шлифовального станка, как
показано на Рисунке 2, при помощи
болта (А) и шайбы (В).
Отрегулируйте искрогасители так,
чтобы они находились на расстоянии
не более 1/16'' от поверхности шлифо-
вального круга или другого используе-
мого
аксессуара.
Установите левый искрогаситель и
установочный кронштейн таким же
образом.
