19Қазақша JBG-150 / 200 ұштаушы станок19

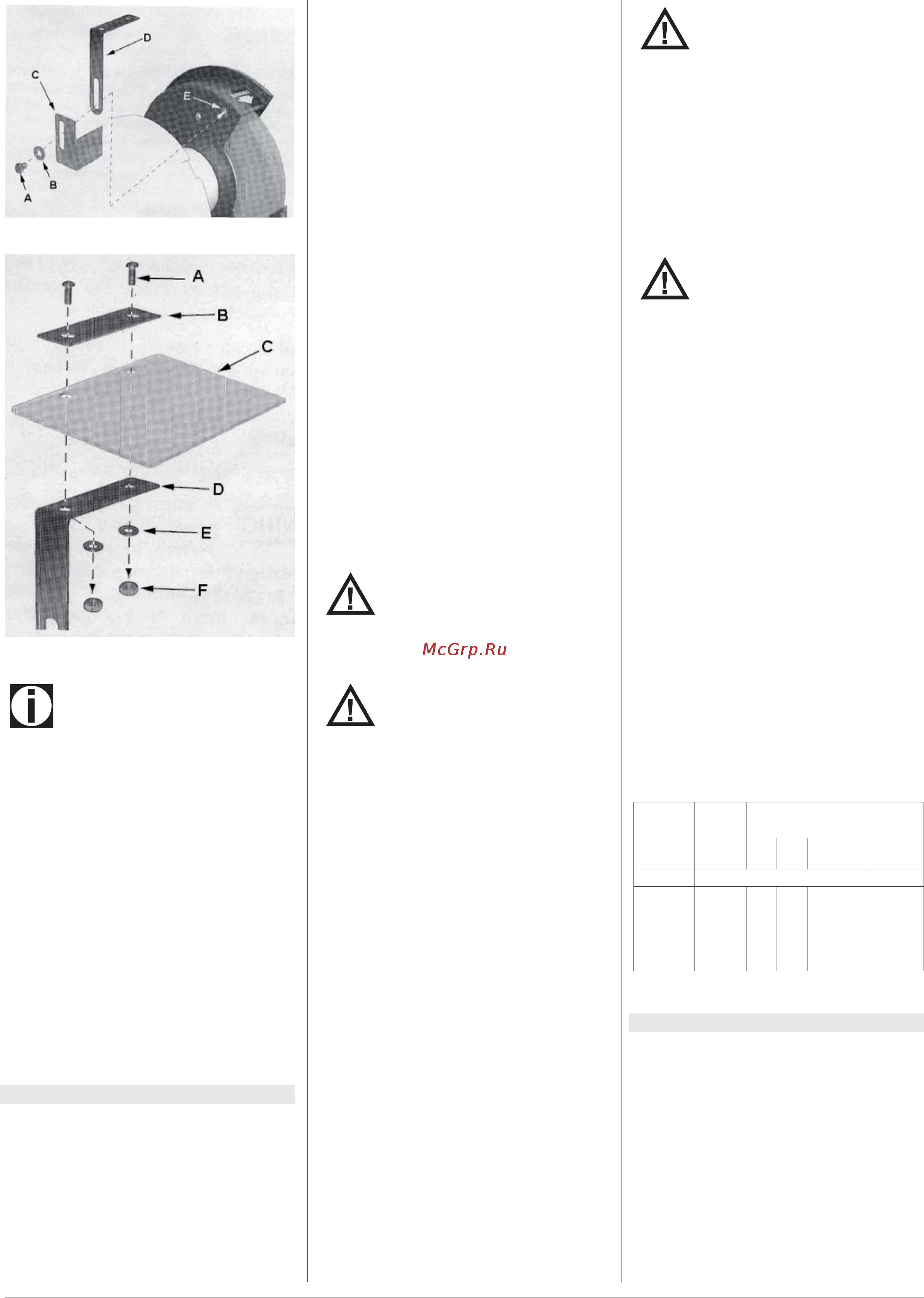

Рис. 2
Рис. 3
Ескерту
Көздерге арналған қорғау күнқағарлары
бос қозғалу сонымен бірге тартылған
кезде бір жерде қатып тұру қажет.
Екінші жақтан қайталаңыз.
Ұштайтын станокты орнату
• Жұмыс кезінде тегістейтін станок жыл-
жытуын болдырмау үшін, оны жұмыс
тегістігінде немесе тегістеу бағанада
сенімді бекіту қажет.
• Верстакта немесе тегістеу бағанада
алдын ала бұрғалаған тесіктерімен
тегістеу станогындағы тесіктерді
тегістеңіз.
• Тесіктер арқылы бұрандамаларды
қойып, тығырықтар мен сомындарды
пайдалана отырып тартыңыз.
6. Электротехника
Электротехникалық талаптар
• Верстактық тегістеу станогын
қоректену ашасына қосқан кезде
электр тогы соғуынан операторды
қорғау үшін ашалы розетка дұрыстап
жерге қосылуы тиіс.
• Жарамсыздықтар мен сыну
жағдайларда жерге қосу электр тогы
соғу тəуекелін төмендейтін электр
тогы үшін ең аз қарсыласу жолын
ұсынады.
• Осы станок барлық жергілікті кодекс
пен тəртіптеріне сəйкес орнатылған
жəне жерге
қосылған ашалы розет-
ка үшін жабдық корпусының жерге
қосылу қасиеті бар электр сымымен
жабдықталған.
• Бұл тегістеу станогы күш сымымен
жабдықталған.
• Жабдық корпусын жерге қосу үшін
өткізгіштің дұрыс емес қосылуы электр
тогы соғу тəуекеліне əкеп соқтыру
мүмкін.
• Сырты жасыл (сары жолақтармен
немесе оларсыз) оқшаулау өткізгіші
жабдық корпусын жерге қосу үшін
өткізгіші болып табылады.
• Егер электр бауы немесе ашасының
жөндеуі немесе ауыстыруы қажет
болса, жабдық корпусын жерге
қосу өткізгішін кернеу астындағы
шығыстарға қоспаңыз.
• Тиісті түрде жерге қосылған жəне
14-амперлік тежегішпен немесе тізбек
ажыратқышпен қорғалған 110-120 В
розеткаға күш бауын қосыңыз.
Алдын-ала ескерту!
Күш бауын қосып ажыратқан кезде оның
айыршасына қол тигізбеңіз.
Алдын-ала ескерту!
• Дұрыс жерге қосылмаған болса, осы
күш құралы электр тогы соғудан,
əсіресе, дымқыл жерлерде немесе
суқұбырлар қасында пайдалану қиын
салдарына əкеп соқтыру мүмкін.
• Электр тогы соғу оқиғасы болса, айна-
лып тұрған тегістеу станокқа қолыңыз
еріксіз тиіп кету ықтимал мүмкіндігі
бар.
Электрикалық қосулар
• Верстактық тегістеу станогы JBG-150
жəне JBG-200 115В, 1 фазалық кернеуі
бар. Бұл тегістеу станогы А суретте
көрсетілгендей розеткалары жəне А
суретте көрсетілгендей жерге қосу
қадашығы бар электр тізбектерінде
пайдалану үшін əзірленген.
• Уақытша бейімдеуішті (В сурет) жерге
қосылған қолайлы розетка болмағанда
екі қадашығы бар ашаны қосу үшін
пайдалануға болады.
• Уақытша бейімдеуіш білікті маманмен
тиісті түрде жерге қосылған розетка
орнатылуына дейін пайдалана алады.
• Жасыл түсті дөңес жер қорғаушы
тілімшенің бұрандасына бекітілуі тиіс.
Маңызды!
• Сіздің розеткаңыз дұрыс жерге
қосылуына сенім артпасаңыз, оны
білікті электрик тексеруге тиіс.
• Қорғау автоматынан жəне электр
қоректену көзінен станокқа дейін
қосқыш кабель(немесе ұзартқыш)
3х1,5 мм
2
кем емес болуы қажет.
(неғұрлым мыстан жасалған, үш
талшықты, əр талшықтың қимасы
1,5мм
2
кем емес болғаны абзал
Алдын-ала ескерту!
Қоректену көзін қосу алдында
ажыратқыш «Ажыратылған» күйінде
тұрғанына көз жеткізіңіз.
Ұзартқыш бау
• Үш тегіс байланыс қадашықпен айыр-
шалары бар жəне оған тығылатын үш
тесікпен үштамырлы ұзартқыш баулар-
ды пайдаланыңыз.
• Зақымдалған немесе тозған бауды тез
арада ауыстырыңыз немесе жөндеңіз.
• Осы өніммен тек UL (АҚШ-тағы
қауіпсіздік техникасы бойынша зерт-
хана) аталған ұзартқыш бауларын
қолданыңыз.
• Ұзартқыш бауларды дұрыс пайдалан-
бау тегістеу станогының қызып кетуіне
əкеп соқтыру мүмкін тиімсіз жұмысқа
алып келеді.
• Ұзартқыш бау жеткілікті токты моторға
жіберуді қамтамасыз ететін өнімділік
сипаттамалары болуына көз жеткізіңіз.
• Тегістеу станогы үшін баудың
дұрыс кесігін таңдау үшін 1-кестеде
келтірілген сұлбаны пайдаланыңыз.
Ампер
деңгейі
Вольт Баудың жалпы
ұзындығы футтарда
120В
240В
25
50
50
100
100ц
200
200
300
Американдық сортамент (AWG)
0 - 5
6 - 10
10 - 12
12 - 16
18
18
15
14
16
16
16
12
16
14
14
Ұсын-
ылмай-
дды
14
12
12
Ұсын-
ылмай-
дды
1-кесте
7. Пайдалану
• Верстактық тегістеу станогы
қашауларды, бұрағыштарды,
бұрғыларды, металл артықтарын жəне
металлды үстілерді тегістеу сияқты
қол тегістеу операциялары үшін
əзірленді.
• Орта түйірі бар жемірлеу тегістеу
шеңбері металлдың елеулі санын
алып тастау қажет болғанда неме-
се таза тегіс өңделген сырты қажет
болмағанда дөрекі тегістеу үшін
жарайды
