5Русский Шлифовально-заточной станок JBG-150 / 200
Примечание
По мере снашивания круга, искрогаси-
тели необходимо регулировать, чтобы
сохранить зазор в размере 1/16''.

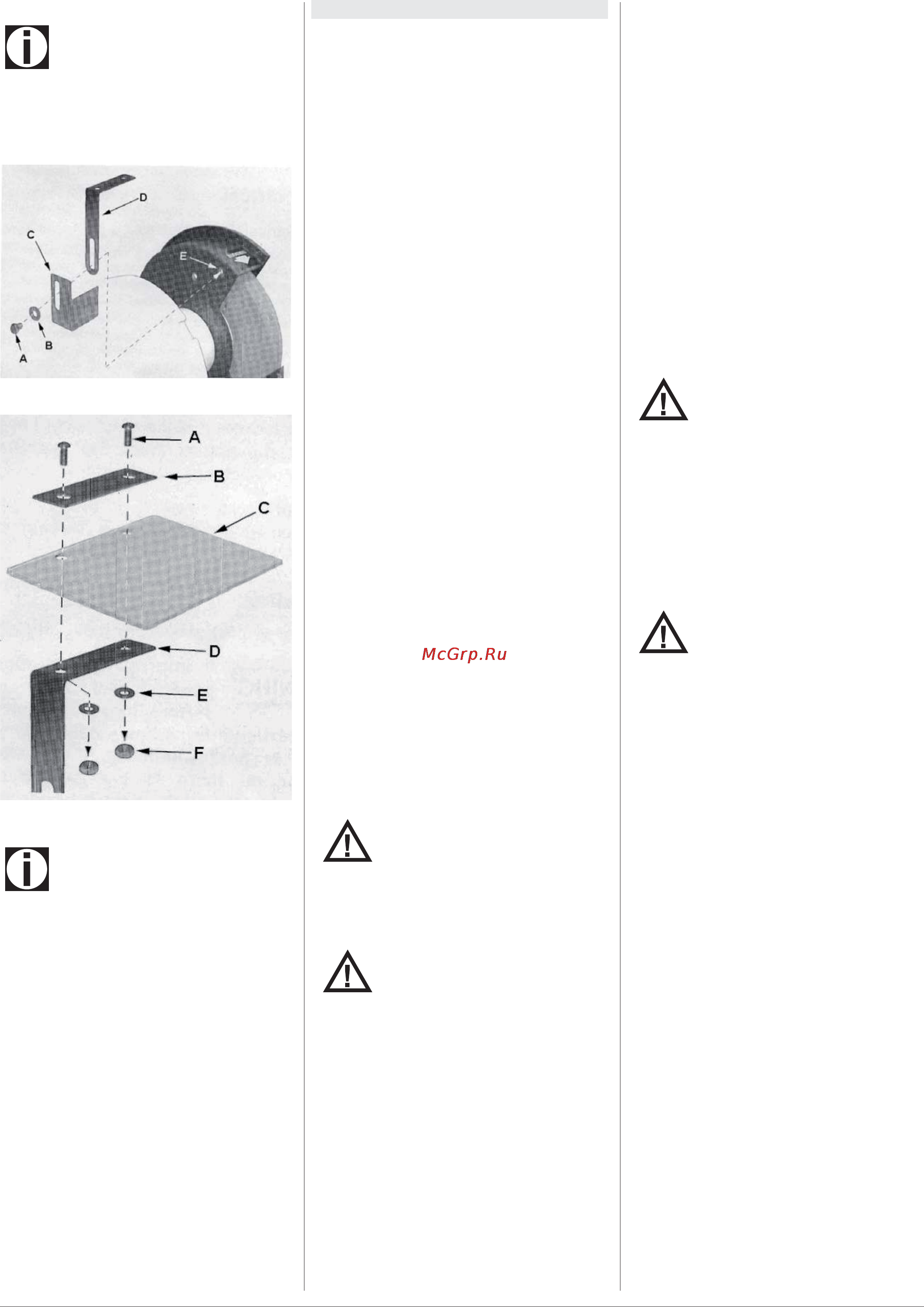

Рис. 2
Рис. 3
Примечание
Защитные козырьки для глаз должны
двигаться свободно, но при этом оста-
ваться на месте после того, как будут
затянуты.
Повторите с другой стороны.
Установка заточного станка
• Чтобы избежать смещения шлифо-
вального станка во время работы, его
необходимо надежно зафиксировать
на рабочей поверхности или на шли-
фовальной стойке.
• Выровняйте отверстия на шлифоваль-
ном станке с заранее просверленны-
ми отверстиями на верстаке или на
шлифовальной стойке.
• Вставьте болты через отверстия и
затяните их, используя шайбы и гайки
(не прилагаются).
6. Электротехника
Электротехнические требования
• При подключении верстачного шли-
фовального станка к розетке источ-
ника питания, розетка должна быть
должным образом заземлена, чтобы
защитить оператора от поражения
электрическим током.
• В случае неполадок или поломки,
заземление предоставляет путь наи-
меньшего сопротивления для элек-
трического тока, что снижает риск
поражения электрическим током.
• Этот станок оборудован электриче-
ским шнуром, обладающим зазем-
лением корпуса оборудования для
розетки, которая должным образом
установлена и заземлена в соответ-
ствии со всеми местными кодексами и
порядками.
• Этот шлифовальный станок оснащен
силовым проводом.
• Неправильное подключение проводни-
ка для заземления корпуса оборудова-
ния может привести к риску поражения
электрическим током.
• Проводник с изоляцией,
имеющей зе-
леную наружную поверхность (с жел-
тыми полосами или без них), является
проводником для заземления корпуса
оборудования.
• Если необходим ремонт или замена
электрического шнура или вилки, не
подключайте проводник заземления
корпуса оборудования к выходам под
напряжением.
• Вставьте силовой шнур в розетку
110-120В, которая должным образом
заземлена и защищена 14-
амп. предо-
хранителем или прерывателем цепи.
Предостережение!
Не прикасайтесь к штепселям вилки
силового шнура, когда вставляете или
вынимаете его из розетки.
Предостережение!
• В случае неправильного заземления
этот силовой инструмент может приве-
сти к серьезным травмам от пораже-
ния электрическим током, в частности,
при использовании в сырых местах
или рядом с водопроводом.
• Если произойдет случай поражения
электрическим током, имеется по-
тенциальная возможность вторичной
опасности того, что ваши руки непро-
извольно вступят в контакт
с вращаю-
щимся шлифовальным станком.
Электрические соединения
• Верстачные шлифовальные станки
JBG-150 и JBG-200 имеют напряжение
115 В, 1 фаза. Эти шлифовальные
станка разработаны для использова-
ния в электрических цепях, где розетки
выглядят, как на Рис. А, и имеют
штырь заземления, как показано на
Рис. А.
• Временный адаптер (Рис. В) может ис-
пользоваться для подключения вилки
с двумя штырями, если подходящий
розетки с заземлением нет.
• Временный адаптер должен ис-
пользоваться только до тех пор, пока
квалифицированным электриком не
будет установлена должным образом
заземленная розетка.
• Выступ зеленного цвета должен быть
прикреплен к винту защитной пласти-
ны.
Важно!
• Если вы не уверены, что ваша розетка
правильно заземлена, это должен про-
верить квалифицированный электрик.
• Соединительный кабель (или уд-
линитель) от автомата защиты и от
источника электропитания до станка
должен быть не менее 3x1,5мм² (жела-
тельно медный, трёхжильный, с сече-
нием каждой жилы не менее 1,5мм
2
).
Предостережение!
Прежде чем подключать источник
питания, убедитесь, что выключатель
находится в положении «Выключено».
Удлинительные шнуры
• Используйте только трехжильные
удлинительные шнуры, у которых
имеются штепсельные вилки с тремя
плоскими контактными штырями с
заземлением и с тремя отверстиями, в
которые можно воткнуть эту вилку.
• Немедленно меняйте или ремонти-
руйте поврежденный или изношенный
шнур.
• Используйте с этим продуктом только
удлинительные шнуры, перечислен-
ные UL (Лабораторией по технике
безопасности США).
• Неправильное использование удли-
нительных шнуров может привести не
неэффективной работе шлифоваль-
ного станка, которая может привести к
его перегреву.
• Убедитесь, что удлинительный шнур
имеет характеристики производитель-
ности, которые обеспечивают доста-
точную подачу тока к мотору.
• Для подбора правильного сечения
шнура для шлифовального станка
используйте схему, приведенную в
Таблице 1.
