14Заточувальний верстат JBG-150 / 200 Українська14
Модель Діаметр
кола
Макс.
ширина
Центр.
отвір
JBG-150 6'' 3/4'' 1/2''
JBG-200 8'' 3/4'' 5/8'
Таблиця 2
• Перевірте нові кола на наявність
тріщин та дотримуйтесь існуючої
послідовності встановлення
кріпильних деталей.
• Переконайтеся, що шліфувальний
верстат відключений від розетки, перш
ніж почати ремонт.
• Ваш шліфувальний верстат
може використовувати більшість
полірувальних та шліфувальних кіл,
що є у дилерів та у господарських
магазинах.
• Враховуйте
, що стругальні ножі,
обрезинені вали приводу руху заготов-
ки, пласкі, поліклинові, клинові та інші
ремені, а також ланцюги, що викори-
стовуються в конструкції верстата,
відносяться до деталей, що швидко
зношуються (витратні матеріали) та
потребують періодичної заміни.
• Гарантія на такі деталі не
розповсюджується.
• Захисні кожухи, окремі деталі з пла-
стику
та алюмінію, які використовують-
ся в конструкції верстата, виконують
запобіжні функції.
• Заміні по гарантії такі деталі не
підлягають.
Попередження!
Використовування будь-яких інших
аксесуарів не рекомендується і може
призвести до серйозних травм!
Щоб замінити колесо (див. рисунок 5):
• Відключіть шліфувальний верстат від
джерела живлення.
• За допомогою 12 мм гайкового ключа
послабте болти на упору для рук (див.
розділ Налагодження) та зніміть на-
ручник (А) з кола.
• Зніміть захисний кожух, використовую-
чи хрестоподібну викрутку або викрут-
ку з пласким лезом.
• Стабілізуйте коло, твердо тримаючи
протилежне коло.
• Відкрутіть гайку кола (В) за допомогою
1’’ гайкового ключа.
• Примітка: Поверніть стопорну гайку
на правобічному колі проти часової
стрілки, аби послабити її. Поверніть
стопорну гайку на лівобічному колі по
часовій стрілці, аби послабити її.
•
Зніміть зовнішній фланець (С) та коло
(D).
• Очистіть фланці. Перевірте фланці,
аби переконатися в тому, що вони
пласкі. Якщо фланці кіл не пласкі це
призведе до розшатування кола.
• Надіньте внутрішній фланець, коло
(D), зовнішній фланець (С) та гай-
ку (А) на вісь. Поверніть гайку. Не
перетягуйте її. Це може призвести до
розтріскування кола.
• Поставте назад захисний кожух.
Відрегулюйте іскрогасники так, аби
зберегти відстань 1/16'' від кола (див.
розділ Налагодження)

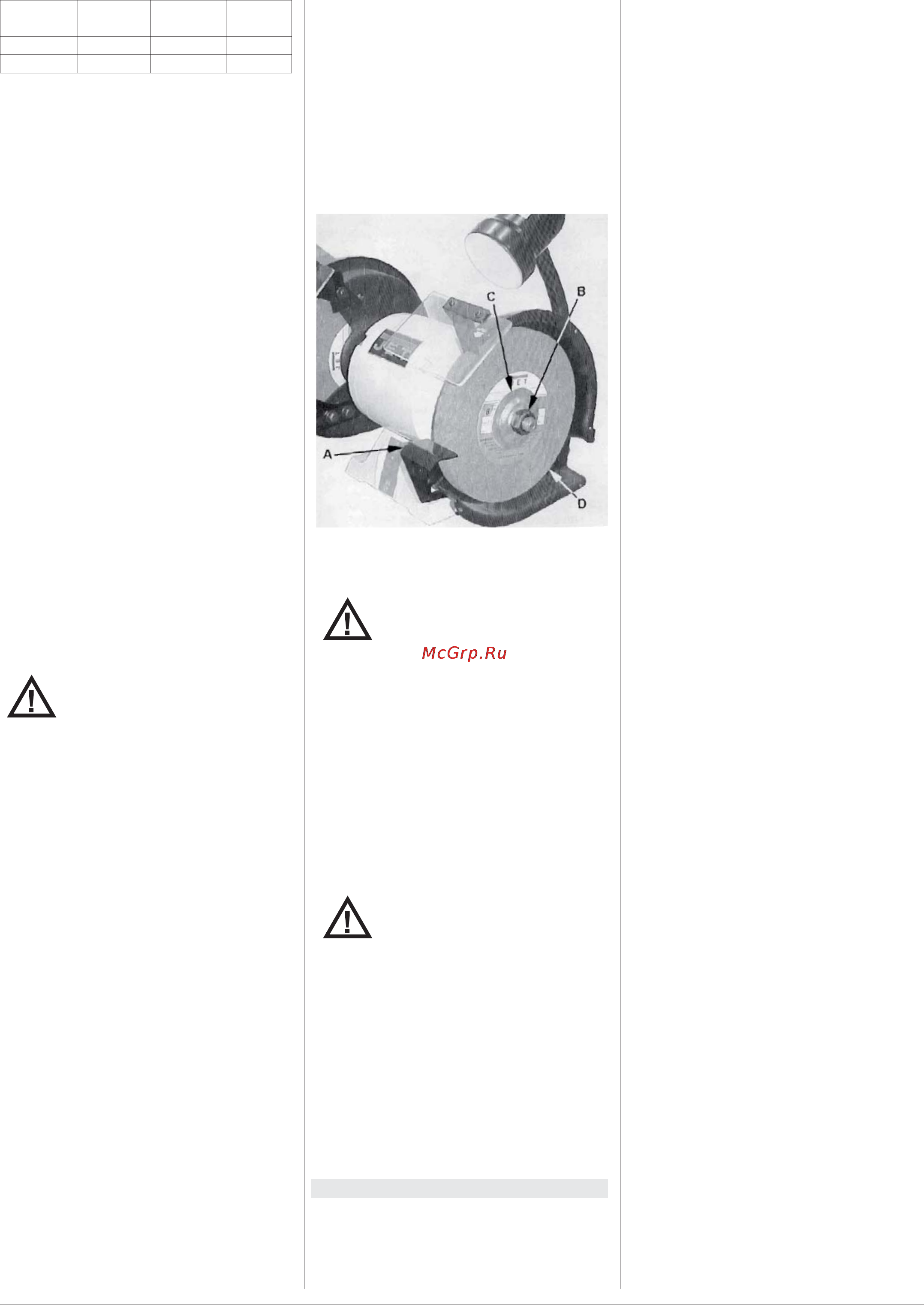

Рис. 5
Чистка
Обережно!
Металева стружка від недавніх
відшліфованих операцій може ще дея-
кий час залишатися гарячою.
• Переконайтеся, що стружка та відходи
охолонули, перш ніж очищувати
шліфувальний верстат.
• Струсіть всі стружки з кожуха мотора,
упорів та огорож кола.
• Перевірте шліфувальні кола на
наявність тріщин та сколів.
• Замініть, якщо вони пошкоджені.
Обережно!
Уникайте використовування наступних
очищувальних хімічних реагентів або
розчинників: бензин, чотирихлорид
вуглецю, хлоровані розчинники, аміак
та домашні чистячі засоби, що містять
аміак.
Змащення
• Всі підшипники мотору були змащені
на заводі та не потребують ніякого до-
даткового змащення.
10. Приладдя, що постачається
Повний асортимент приладдя дивіться
на сайті www.jettools.ru або у каталозі.
Шліфувальні кола
• Серія верстатних шліфувальних
верстатів JET постачається оснащена
шліфувальними колами загального
призначення.
• Кола відрізняються за типом абрази-
ву, твердості, номеру шліфувального
зерна, а також за структурою.
• Компанія JET має повний асорти-
мент кіл для сухого шліфування,
шліфування твердосплавних
матеріалів, загострення інструменту, а
також дротяних кіл.
• Зв’яжіться зі своїм місцевим
дистриб’ютором JET, аби отримати
відповідне шліфувальне коло або кру-
глу дротяну щітку для Ваших цілей
Круглі дротяні щітки
• Чищення дротяними щітками
забезпечує швидкий засіб видалення
іржі, ожарини, задирок, а також фарби
з металу.
• Використовуйте грубі дротяні щітки
для інтенсивного очищення.
• Використовуйте тонкі дротяні щітки
для полірувальних та чистових робіт.
• Уникайте докладати надмірне зусилля
до щітки.
• Коли кінчики щітки стануть тупими,
переверніть щітку у шліфувальному
верстаті.
