26 РусскийШлифовально-заточной станок JBG-150 / 200

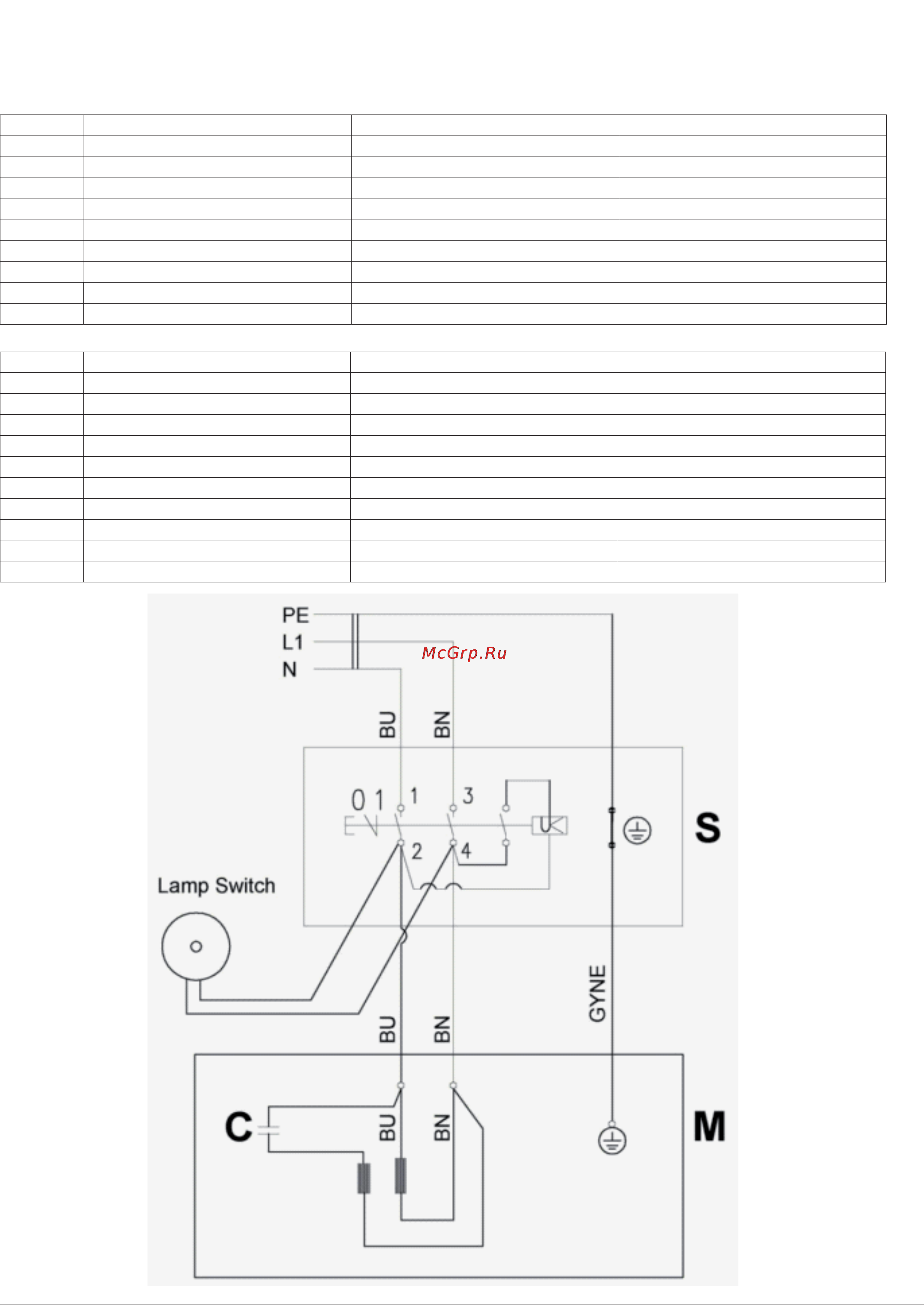

Электросхема
Електросхема / Электр сызбасы
577901M / 577902M…………………..….. ~ 220В, 50Гц
Цвета проводов Кольори дротів Сымдар түстері
BK Черный Чорний BK Қара
WH Белый Білий WH Ақ
BU Го л у б о й Бла к и т н и й BU Көк
YE Желтый Жовтий YE Сары
RD Красный Червоний RD Қызыл
BN Коричневый Коричневий BN Қоңыр
GY Зеленый Зелений GY Жасыл
GNYE Желто-зеленый Жовто-зелений GN YE Сарғыш жасыл
OG Оранжевый Помаранчевий OG Сарғыш
VT Фиолетовый Фіолетовий VT Күлгін
Значение символа Значення символу Белгілер мағынасы
M Двигатель Двигун M Қозғалтқыш
S Переключатель Перемикач S Сөндіргіш
C Конденсатор Конденсатор C Конденсатор
E Электронный узел Електронний вузол E Электронды бау
F Предохранитель Запобіжник F Сақтандырғыш
RS Переключатель полярности Перемикач полярності RS Полярлықтың сөндіргіші
CS Центробежный выключатель Відцентровий перемикач CS Орталықтан тебетін сөндіргіш
OL Защита от перегрузки Захист від перенавантаження OL Жүктемеден қорғау
LS Концевой выключатель Кінцевий вимикач LS Соңғы сөндіргіш
