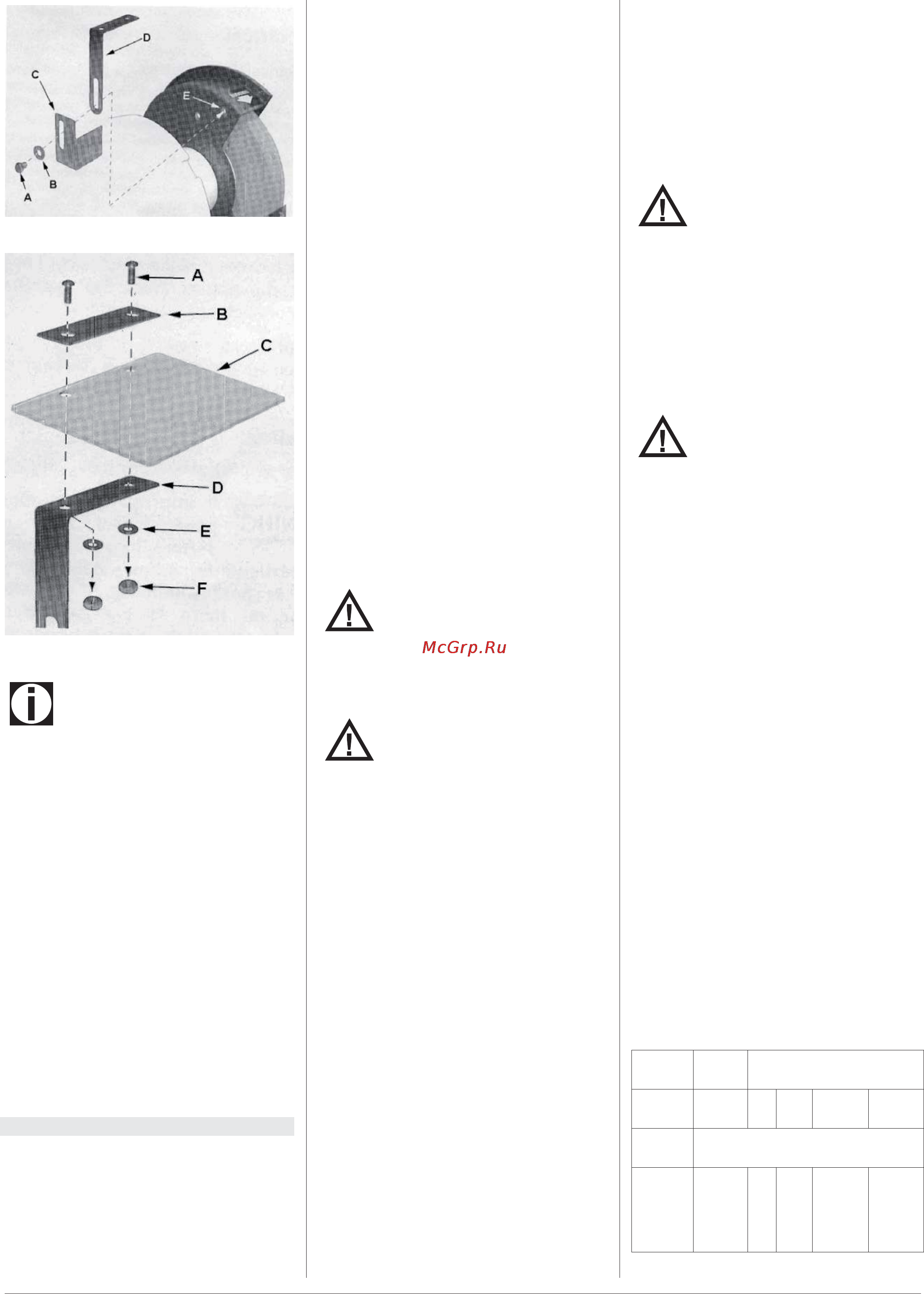

12Заточувальний верстат JBG-150 / 200 Українська12
Рис. 2
Рис. 3
Примітка
Захисні козирки для очей повинні вільно
рухатися, але при цьому залишатися на
місці після того, як будуть затягнуті.
Повторіть з іншого боку.
Встановлювання заточувального
верстата
• Щоб уникнути зміщення
шліфувального верстата під час
роботи, його необхідно надійно
зафіксувати на робочій поверхні або
на шліфувальній стійці.
• Вирівняйте отвори на шліфувальному
верстаті зі заздалегідь просвердле-
ними отворами на верстаті або на
шліфувальній стійці.
• Вставте болти через отвори та
затягніть їх, використовуючи шайби та
гайки (не додаються).
6. Електротехніка
Електротехнічні вимоги
• При підключенні верстатного
шліфувального верстата до розетки
джерела живлення, розетка повинна
бути належним чином заземлена, щоб
захистити оператора від ураження
електричним струмом.
• У випадку несправностей або полом-
ки, заземлення надає шлях найменшо-
го опору для електричного струму, що
знижує ризик ураження електричним
струмом.
• Цей верстат обладнаний електричним
шнуром, що володіє заземленням
корпусу обладнання для розетки,
котра належним чином встановлена
та заземлена у відповідності з усіма
місцевими кодексами та порядками.
• Цей шліфувальний верстат оснащений
силовим дротом.
• Неправильне підключення провідника
для заземлення корпусу обладнання
може призвести до ризику ураження
електричним струмом.
• Провідник з ізоляцією, що має зелену
зовнішню поверхню (з
жовтими сму-
гами або без них), є провідником для
заземлення корпусу обладнання.
• Якщо необхідний ремонт або заміна
електричного шнура або вилки, не
підключайте провідник заземлення
корпусу обладнання до виходів під
напругою.
• Вставте силовий шнур у розетку 110-
120В, котра належним чином заземле-
на та захищена 14-амп. запобіжником
або перебивачем ланцюга.
Застереження!
Не торкайтеся штепселів вилки силово-
го шнура, коли вставляєте або виймаєте
його із розетки.
Застереження!
• У разі неправильного заземлення цей
силовий інструмент може призвести
до серйозних травм від ураження
електричним струмом, зокрема під час
використовування у вологих місцях
або поряд з водопроводом.
• Якщо станеться випадок уражен-
ня електричним струмом, то є
потенціальна можливість повторної не-
безпеки того, що Ваші руки мимоволі
вступлять в контакт з обертовим
шліфувальним верстатом.
Електричні з`єднання
• Верстатні шліфувальні верстати
JBG-150 та JBG-200 мають напругу
115 В, 1 фаза. Ці шліфувальні вер-
стати розроблені для використання
в електричних ланцюгах, де розетки
виглядають, як на рисунку А, та мають
штир заземлення, як зазначено на
рисунку А.
• Тимчасовий адаптер (рисунок В) може
використовуватися для підключення
вилки з двома штирями, якщо
відповідної розетки із заземленням
немає.
• Тимчасовий адаптер повинен вико-
ристовуватися тільки до тих пір, доки
кваліфікованим електриком не буде
встановлена належним чином зазем-
лена розетка.
• Виступ зеленого кольору повинен
бути прикріпленим до гвинта захисної
пластини.
Важливо!
• Якщо Ви не впевнені, що Ваша розет-
ка правильно заземлена, це повинен
перевірити кваліфікований електрик.
• З`єднувальний кабель (або подо-
вжувач) від автомата захисту та від
джерела електроживлення до верста-
та повинен бути не менш ніж 3x1,5мм²
(бажано мідний, трижильний з перети-
ном кожної жили не менш ніж 1,5мм
2
)
Застереження!
Перш ніж підключати джерело живлен-
ня, переконайтеся, що вимикач знахо-
диться у положенні «Вимкнено».
Подовжувальні шнури
• Використовуйте тільки трижильні
подовжувальні шнури, котрі мають
штепсельні вилки з трьома пласкими
контактними штирями із заземленням
та трьома отворами, в котрі можна
встромити цю вилку.
• Негайно замінюйте або ремонтуйте
пошкоджений або зношений шнур.
• Використовуйте з цим продуктом
тільки подовжувальні шнури перелічені
UL (Лабораторією з техніки безпеки
США).
• Неправильне використання
подовжу-
вальних шнурів може призвести до
неефективної роботи шліфувального
верстата, котра може призвести до
його перегріву.
• Переконайтеся, що подовжуваль-
ний шнур має характеристики
продуктивності, які забезпечують до-
статню подачу струму до мотору.
• Для підбору правильного перетину
шнура для шліфувального верстата
використовуйте схему, що наведена у
Таблиці 1
Рівень
ампер
Воль-
ти
Загальна довжина
шнура в футах
120В
240В
25
50
50
100
100ц
200
200
300
Американський сортамент
дротом (AWG)
0 - 5
6 - 10
10 - 12
12 - 16
18
18
15
14
16
16
16
12
16
14
14
Не
реком.
14
12
12
Не
реком.
Таблиця 1
