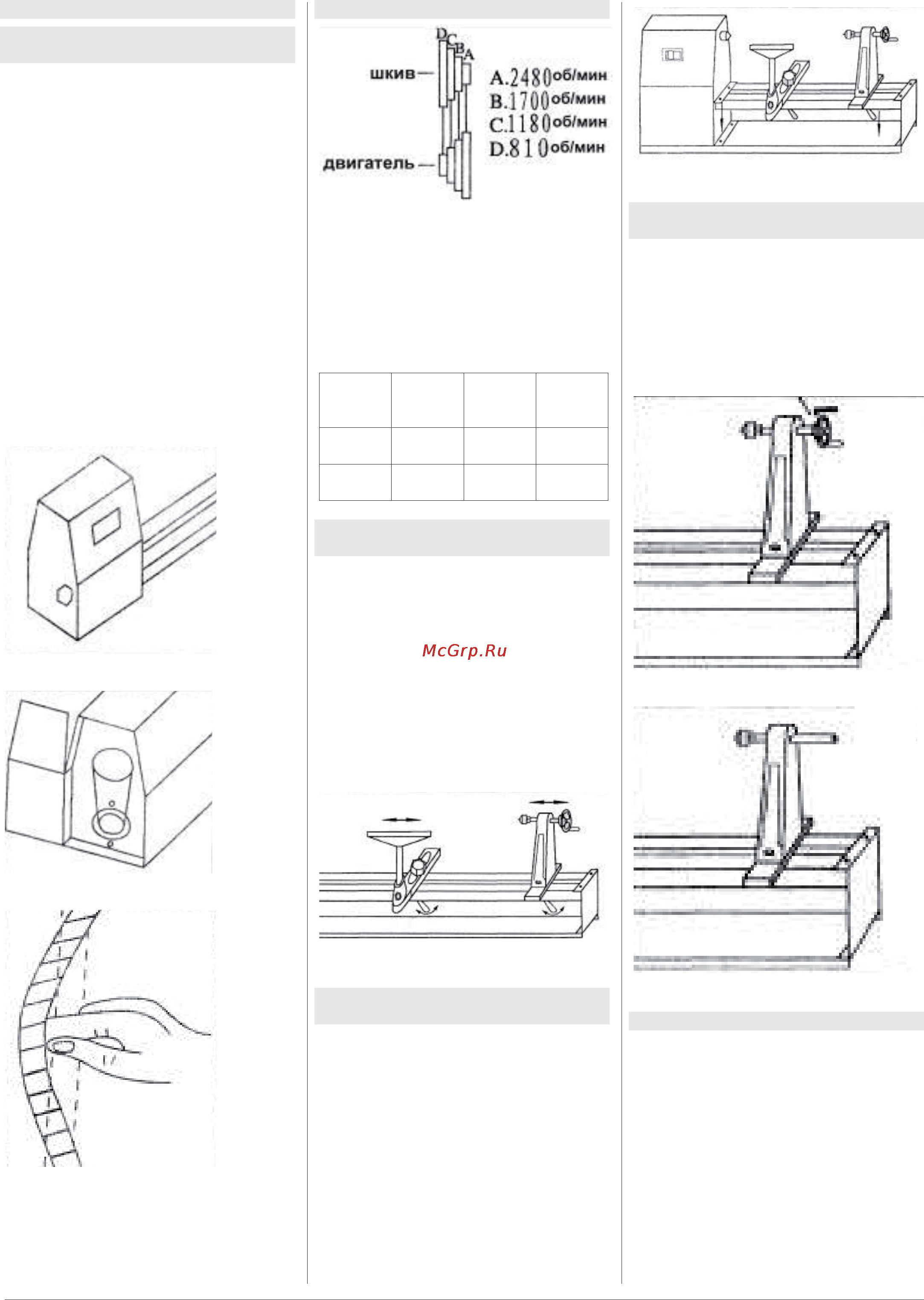

10Токарний верстат по дереву JWL-1440L Українська10
6. Регулювання
6.1 Регулювання натягнення
ременя
• Верстат постачається зі встановленим
ременем.
• Однак, необхідно відрегулювати
ремінь перед роботою.
1. Вимкніть верстат.
2. Послабте та викрутіть шестигранний
болт за допомогою ключа (рис. 3).
3. Відкрийте кожух ременя та шківа.
4. Послабте шків двигуна, викручуючи
болти (як зазначено на рисунку).
5. Встановіть «V» ремінь у відповідне
положення, аби добитися необхідної
швидкості.
6. Відрегулюйте натягнення
«V» ременя
та закріпіть шків двигуна.
7. Натисніть на ремінь рукою. Якщо
ремінь встановлений правильно, він по-
винен прогнутися не більш, ніж на 12,7
мм (рис. 5).
Рис. 3
Рис. 4
Рис. 5
Рис. 8
6.5 Демонтаж шпинделя задньої
бабки
• Аби зняти шпиндель задньої бабки:
1. Вимкніть верстат
2. Зніміть штурвал зі шпинделя,
відкрутивши встановлюваний болт за
допомогою 3 мм шестигранного ключа.
3. Відкрутіть шпиндель задньої бабки
(рис. 9а, 9б).
Рис.9а
Рис. 9б
6.6 Демонтаж обертового центру
• Обертовий центр необхідно зняти,
якщо він торкається корпусу бабки
під час обертання шпинделя, а також
якщо він торкається планшайби.
• Аби зняти обертовий центр з приво-
дного шпинделя:
1. Вимкніть верстат із мережі.
2. Вставте ключ у пласкі пази приводно-
го шпинделя, потім відкрутіть обертовий
центр проти годинникової стрілки (рис.
10).
6.2 Регулювання швидкості
Рис. 6
• Верстат має 4 швидкості обертання:
810, 1180, 1700, 2480.
• Схема на рис. 6 показує положення
ременя для вибору швидкості.
• Таблиця ілюструє застосування швид-
костей для різних режимів роботи.
Чорно-
ва об-
робка
Основ-
на об-
робка
Тонка
обробка
Кінцева
обробка
1100
об/мин
1600
об/мин
2300
об/мин
3400
об/мин
810
об/мин
118 0
об/мин
1700
об/мин
2480
об/мин
6.3 Регулювання задньої бабки та
підпори різців
• Задня бабка та підпора різця
кріпляться до станини за допомогою
стопорного важеля справа під напрям-
ною.
• Якщо ви хочете встановити їх у інше
положення :
1. Вимкніть верстат.
2. Послабте стопорний важіль.
3. Пересуньте задню бабку та підпору
різця вздовж основи та закріпіть стопор-
ний важіль (рис. 7).
Рис. 7
6.4 Встановлення верстата на
станину
1. Вимкніть верстат.
2. Відмітьте місце, де ви хочете
закріпити задню бабку та підпору різців
(див. рис. 8).
3. Просвердліть 4 отвори діаметром
7,9 мм у верстаті.
4. Розташуйте верстат на верстаку,
поєднуючи отвори у станині з отворами,
просвердленими у верстаті.
5. Вставте 4 болти та закрутіть їх.
