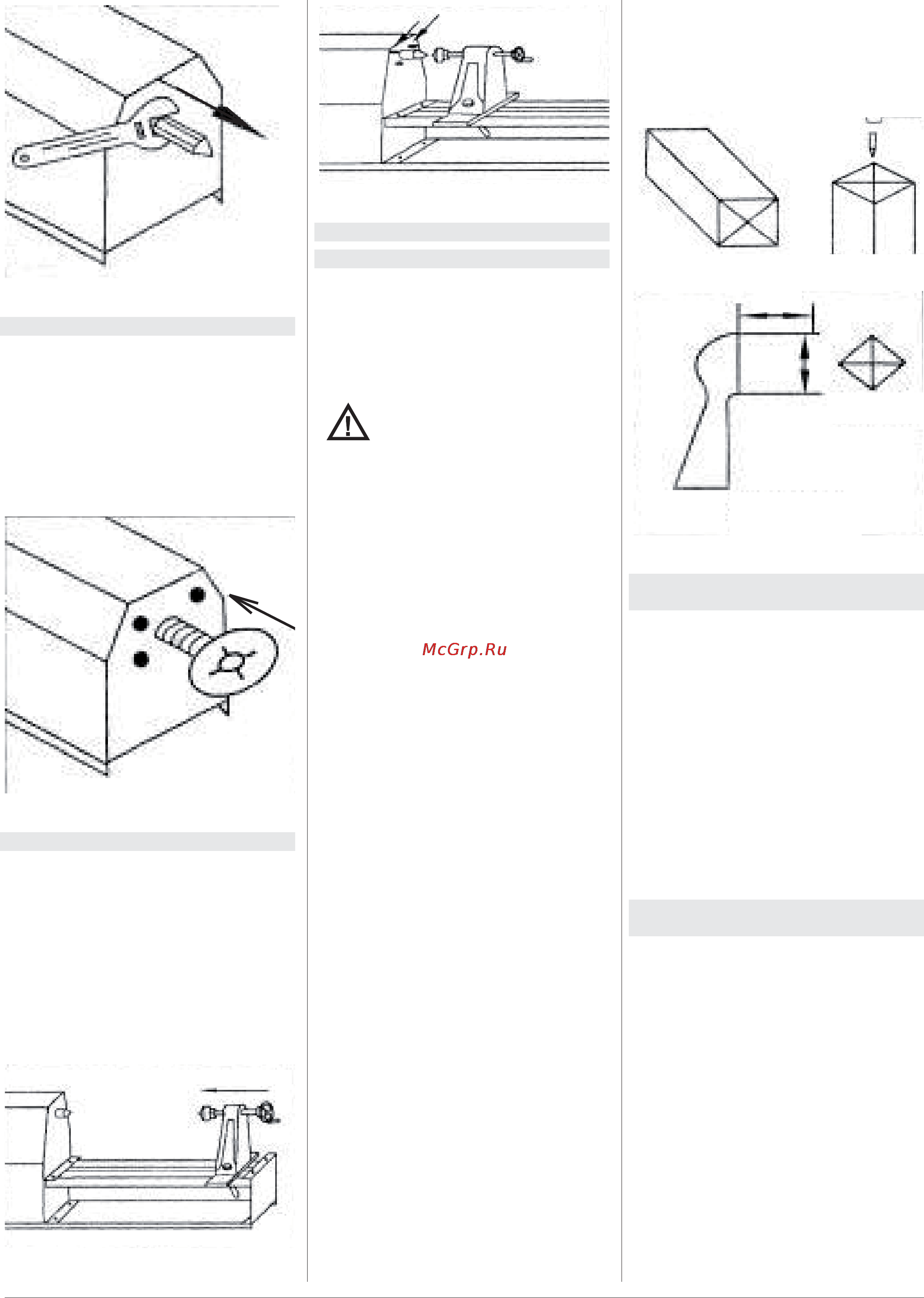

11 Токарний верстат по дереву JWL-1440LУкраїнська 11
Рис. 10
6.7 Встановлення планшайби
• Верстат постачається з планшайбою.
• Аби встановити планшайбу:
1. Вимкніть верстат.
2. Зніміть обертовий центр з корпусу
шпинделя.
3. З`єднайте центральний отвір план-
шайби з різьбою шпинделя (рис. 11).
4. Поставте планшайбу.
Рис. 11
6.8 Поєднання центрів
• Якщо центри не знаходяться на одній
лінії, необхідно відрегулювати їх:
1. Посуньте задню бабку впритул до
обертового центру (рис. 12а).
2. Закріпіть задню бабку.
3. Послабте 4 болти під шестигранний
ключ навколо обертового центру (рис.
12б).
4. Посуньте обертовий центр так, аби
два центри знаходились на одній лінії,
потім затягніть болти.
Рис. 12
Рис. 12б
7. Основні операції
7.1 Обертання шпинделя
• Дана інструкція допоможе новачкам
освоїти основні операції на токарному
верстаті.
• Використовуйте чорнову заготовку, аби
перевірити регулювання верстата та
зрозуміти, як працює верстат.
Увага!
• Коли верстат увімкнений у мережу, не
тримайте руки поблизу від обертового
центру та захисного кожуха.
1. Оберіть заготовку.
2. Намалюйте діагональні лінії, аби
визначити центр заготовки (рис.
13а).
3. На одному кінці для обертового
центру зробіть пропилювання
приблизно на 1 мм по кожній
діагоналі. На іншому кінці заготов-
ки – для центра задньої
бабки. Для
даної операції підійде ножівкове
полотно.
4. За допомогою киянки забийте
центр задньої бабки у заготовку, а
потім витягніть його (рис. 13б).
5. З іншого боку заготовки забийте
у обертовий центр. Переконай-
теся, що зуб`я знаходяться у
пропилюванні. Потім витягніть
центр.
6. Очистіть центри, зуб`я приводно-
го шпинделя та різьбовий отвір
задньої бабки. Встановіть оберто-
вий центр у приводний шпиндель,
а центр задньої бабки у задню
бабку.
7. Розташуйте заготовку між двома
центрами та закріпіть задню бабку.
8. Повертаючи маховик, вставте
центр задньої бабки у заготов-
ку. Переконайтеся, що ведучий
токарний центр та ведучий центр
верстата «сидять» у отворах, зро-
блених у пунктах 4 та 5. Обертай-
те заготовку рукою, повертаючи
маховик.
9. Відрегулюйте різець приблизно
на 1,6 мм від кутів заготовки та на
1,6 мм над центральною лінією
(рис. 13с).
10. Обертайте заготовку рукою, аби
переконатися, що заготовка не
торкається різця.
11. Встановіть швидкість обертан-
ня заготовки у відповідності з
розмірами.
12. Частіше проводьте регулювання
різця по відношенню до розміру
заготовки, як описано у пункті 9.
Рис. 13а Рис. 13б
заготовка
задний упор
1/8’’
1/8’’
Рис. 13с
7.2 Виточування циліндру,
закріпленого на шпинделях
• Для даної операції застосовується
велике напівкругле долото.
• Аби виконати дану роботу достатньо
низької швидкості.
• На початку роботи зона обробки деталі
складає 50 мм, процес починається та
закінчується у кінці задньої бабки.
• Кожне відповідне зняття поверхні буде
проходити на відстані 76,2 мм зліва від
першого заходу.
• Робота продовжується до тих пір,
доки
ви не досягнете рівня 50 мм від голов-
ки центра бабки.
7.3 Використання відрізного
різця
• Основна функція різця: робити про-
пилювання по прямій лінії на необхідну
глибину або проводити знімання
поверхні.
• Отже, даний інструмент дуже вузь-
кий (1,6 мм), дякуючи його формі
можна робити зазори так, що краї не
нагріваються.
• Навіть якщо Ви використовуєте різець
для шліфування, все одно необхідно
робити перерви у роботі, аби
різець не
перегрівся.
• На відміну від напівкруглого долота та
стамески зі скошеними краями різець
тримають фаскою проти напрямку
обертання заготовки.
• Якщо довжина заготовки невелика, то
