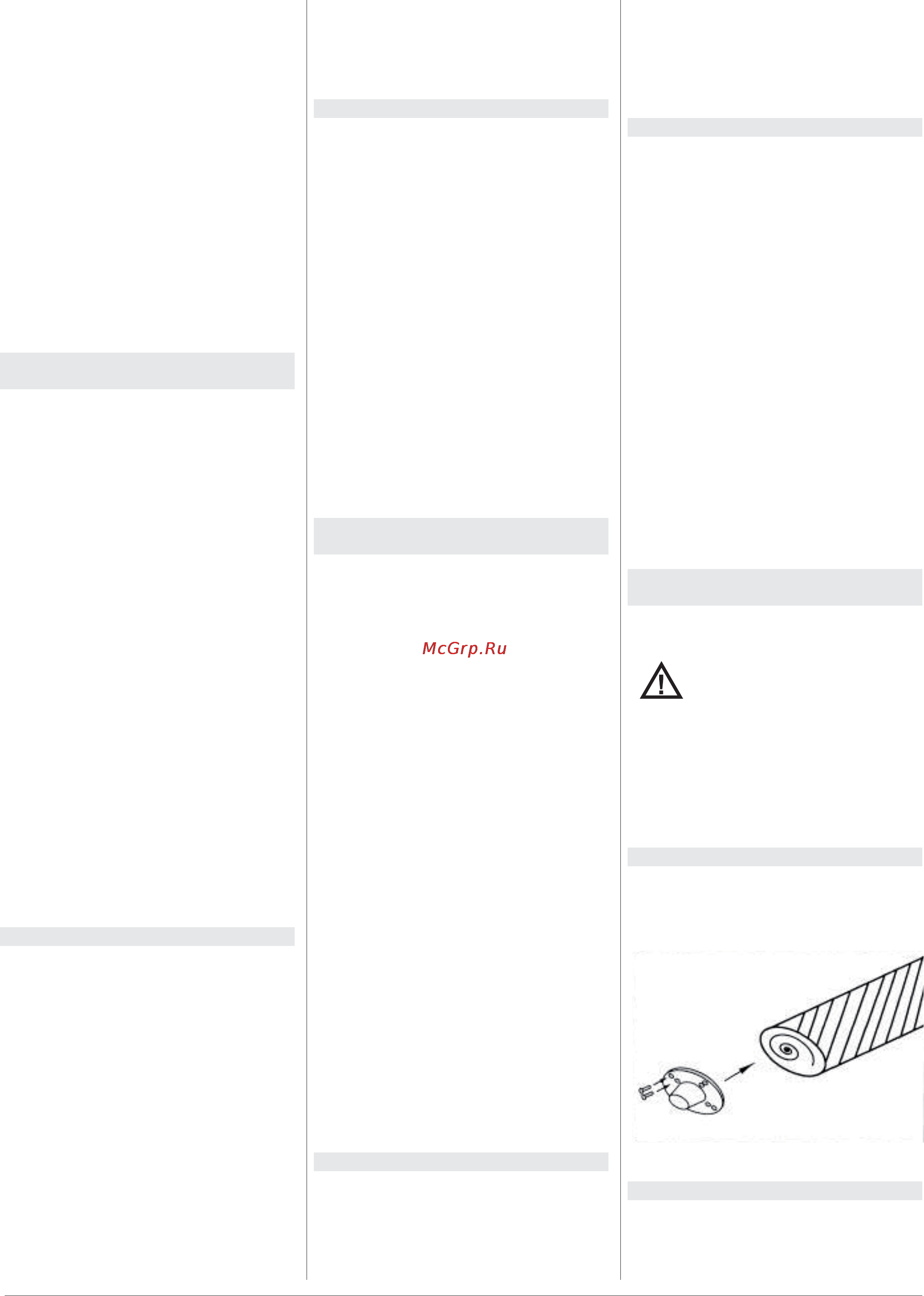

Jet JWL-1440L (10000750M) [6/24] Прикрепление заготовки к планшайбе

6 РусскийТокарный станок по дереву JWL-1440L

очень узкий (1,6 мм), благодаря его

форме можно делать зазоры так, что

края не нагреваются.

• Даже если Вы используете резец для

шлифования, всё равно необходимо

делать перерывы в работе, чтобы

резец не перегрелся.

• В отличие от полукруглого долота

и стамески со скошенными краями

резец держат фаской против направ-

ления вращения заготовки

• Если длина заготовки небольшая,

то её можно не поджимать задним

центром.

• Резец просто подают в угол заготов-

ки (для обдирки), выставляют по оси

центровки (для шлифования).

7.4 Использование стамески с

закруглёнными краями

• Этот инструмент используется для

чистовой обработки, для обработки

V-образного выреза и кромок, или для

обточки плоскости.

• Если правильно использовать ста-

меску, то она позволяет идеально

обработать поверхность.

• Для зачистки эту стамеску можно ис-

пользовать совсем недолго, иначе она

быстро затупится.

• Для чистовой обработки держите

стамеску режущей кромкой в

направ-

лении движения руки, резцом вверх.

• Держите стамеску точно над заго-

товкой, оттягивая назад до тех пор,

пока она не начнёт съём поверхности,

затем установите ручку в позицию для

продолжения работы.

• Как переднюю, так и тыльную сто-

роны стамески можно использовать

для съёма поверхности небольшой

толщины.

• Не делайте слишком

глубокий распил

без предварительной подготовки за-

зора, иначе режущая кромка стамески

перегреется.

7.5 Вытачивание выступа

• Выступ может быть стороной квадрат-

ной части детали, стороной вращаю-

щейся части или окончанием детали.

• Большинство выступов располагаются

перпендикулярно рабочей осевой ли-

нии, однако выступ может находиться

в любом углу.

• Во-первых, отметьте место располо-

жения выступа карандашом, держа

его над вращающейся заготовкой.

• Затем с помощью резца сделайте

точный

разрез на расстоянии 0,8 мм

от внешней стороны выступа.

• Делайте разрез на глубину в пределах

до 1,6 мм, т. е. на глубину, необходи-

мую для работы с внешней стороны.

• Если выступ маленький, то чтобы

сделать точный разрез используйте,

максимальную грань стамески.

• Не делайте разрез больше чем 3,2 мм.

7.6 Вытачивание свода

• Отметьте края карандашом. Затем с

помощью полукруглого долота обрабо-

тайте края на 3,2 мм.

• Если свод должен быть широким, то

точные разрезы делаются для того,

чтобы наметить схему обработки.

• Когда точные разрезы обработаны,

свод можно завершить, сняв поверх-

ность два раза, по одному разу с каж-

дой стороны по направлению к центру.

• В начале каждого пропила держите

полукруглое долото ручкой вверх, так

чтобы две стороны лезвия находились

между большим и указательным паль-

цами на ручке резца, фаской назад.

• Держите лезвие так, чтобы фаска

находилась под углом 90° к рабочей

оси и касалась нарисованной линии и

указывала на рабочую ось.

7.7 Вытачивание V-образного

выреза

• V – образную канавку можно выта-

чивать как передней, так и тыльной

стороной стамески.

• Если вытачивать передней стороной

стамески, то действия такие же, как и

при вытачивании фланца, кроме того,

что стамеска поворачивается к пропи-

лу необходимой стороной фаски.

• Снимайте поверхность небольшими

слоями сначала с одной стороны, по-

том – с другой,

постепенно увеличивая

канавку до необходимой глубины и

ширины.

• Если вы используете тыльную сторону

стамески, стамеска вращается в дета-

ли, используя резец в качестве опоры.

• В остальном, положение вытачивания

и последовательность снятия поверх-

ности одинаковые.

• Если Вы используете переднюю сторо-

ну стамески, то важно, чтобы вытачи-

вание осуществлялось у самого

края.

• Если Вы планируете сделать глубокую

канавку, то чтобы работа продвигалась

быстрее, сделайте сначала точный

разрез в центре каждой линии.

• V – образные канавки можно вытачи-

вать также V – образной стамеской и

трёхгранной стамеской.

7.8 Расположение шаблона

• Для удобства работы сначала необхо-

димо сделать образец.

• Образец можно расположить так же,

как и образцы шпинделя.

• Шаблоны можно расположить напро-

тив обрабатываемой детали.

• Окружности для определения кри-

тических точек Вы можете быстро

обозначить на вращающейся детали,

используя циркуль.

7.9 Выполнение шаблона

• Сначала снимите настолько большой

слой дерева, насколько это возможно.

• Сверлите в центре заготовки самым

большим резцом.

• Будьте осторожны, заранее опреде-

лите глубину, на которую может войти

резец.

• Затем уберите опилки с помощью по-

лукруглого долота.

• Затем таким же образом снимите

3,2 мм до окончательного размера

детали.

• Завершите обработку

окружности с

помощью стамески с закруглённой

кромкой или полукруглого долота.

• Выровняйте дно углубления с помо-

щью плоского скребка.

• Старайтесь расположить опору резца

как можно ближе к вращающейся

детали.

7.10 Прикрепление заготовки к

планшайбе

• Вы можете прикрепить заготовку к

планшайбе 4 (8) шурупами.

Внимание

• Всегда проверяйте, чтобы заготовка

была надёжно прикреплена к план-

шайбе или между двумя центрами.

• Убедитесь, что во время вращения

планшайбы крепёжные болты не каса-

ются резца.

7.11 Вращение планшайбы

• Если заготовка не закреплена между

двумя центрами, то необходима план-

шайба, чтобы фиксировать заготовку.

Рис. 14
