5Русский Токарный станок по дереву JWL-1440L

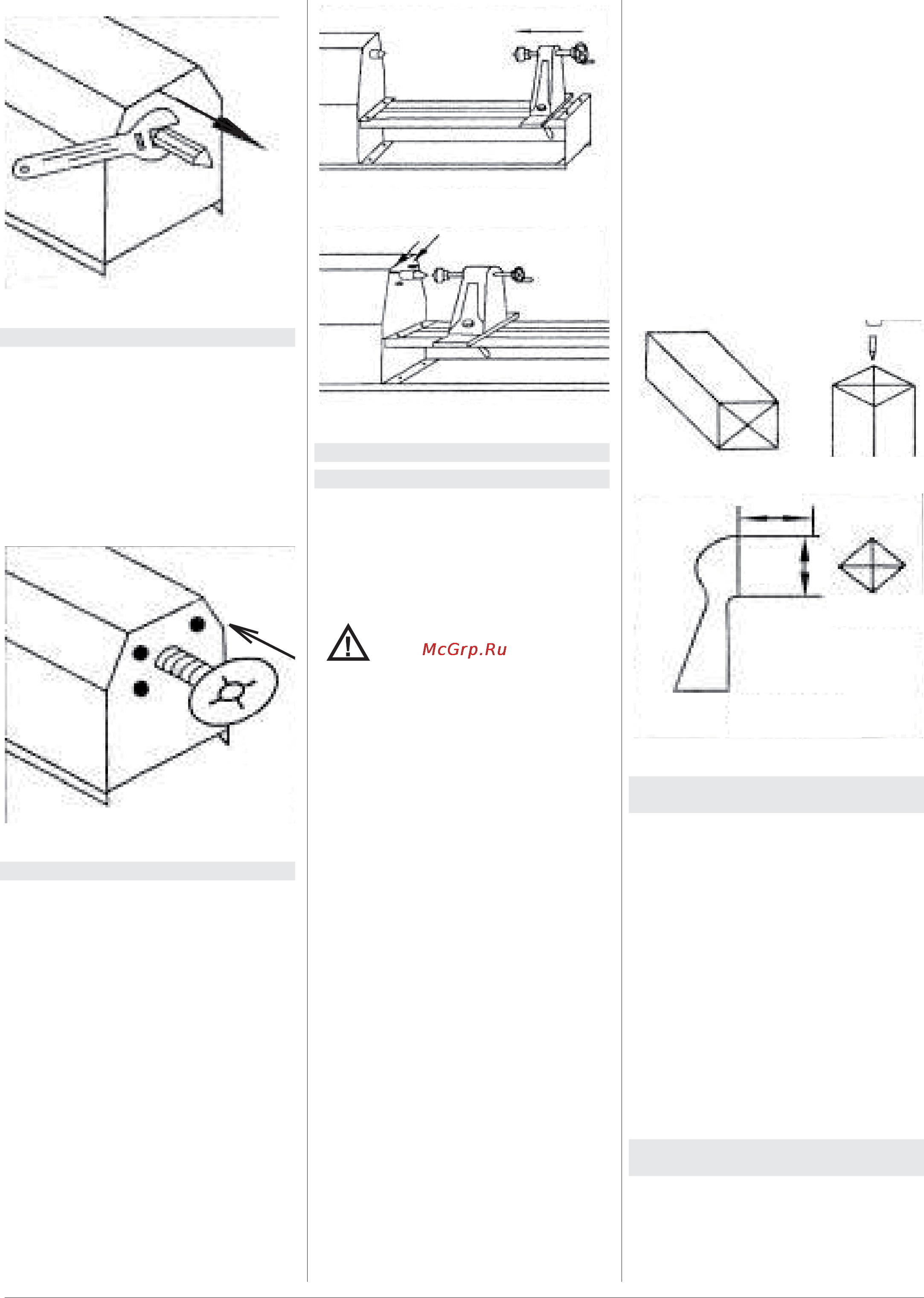

Рис. 10
6.7 Установка планшайбы
• Станок поставляется с планшайбой.
• Чтобы установить планшайбу:
1. Выключите станок.
2. Снимите вращающийся центр с кор-
пуса шпинделя.
3. Совместите центральное отверстие
планшайбы с резьбой шпинделя (рис.
11).
4. Накрутите планшайбу.
Рис. 11
6.8 Совмещение центров
• Если центры не находятся на одной
линии, необходимо отрегулировать их:
1. Подвиньте заднюю бабку вплотную к
вращающемуся центру (рис. 12а).
2. Закрепите заднюю бабку.
3. Ослабьте 4 болта под шестигранный
ключ вокруг вращающегося центра (рис.
12б).
4. Подвиньте вращающийся центр так,
чтобы два центра находились на одной
линии, затем затяните болты.
Рис. 12
Рис. 12б
7. Основные операции
7.1 Вращение шпинделя
• Настоящая инструкция поможет но-
вичкам освоить основные операции на
токарном станке.
• Используйте черновую заготовку,
чтобы проверить регулировку станка и
понять, как работает станок.
Внимание
• Когда станок включен в сеть, не дер-
жите руки вблизи от вращающегося
центра и защитного кожуха.
1. Выберите заготовку.
2. Нарисуйте диагональные линии,
чтобы определить центр заготовки
(рис. 13а).
3. На одном конце для вращающе-
гося центра сделайте пропил при-
близительно на 1 мм по каждой
диагонали. На другом конце заго-
товки –
для центра задней бабки.
Для данной операции подойдёт
ножовочное полотно.
4. С помощью киянки забейте центр
задней бабки в заготовку, а затем
вытащите его (рис. 13б).
5. С другой стороны заготовки за-
бейте во вращающийся центр.
Убедитесь, что зубья находятся в
пропиле. Затем вытащите центр.
6. Очистите центры, зубья приво-
дного шпинделя и резьбовое от-
верстие задней бабки. Установите
вращающийся центр в приводной
шпиндель, а центр задней бабки в
заднюю бабку.
7. Расположите заготовку между дву-
мя центрами и закрепите заднюю
бабку.
8. Поворачивая маховик, вставьте
центр задней бабки в заготовку.
Убедитесь, что ведущий токарный
центр и ведущий центр станка
«сидят» в отверстиях, сделанных
в пункте 4 и 5. Вращайте заготовку
рукой, поворачивая маховик.
9. Отрегулируйте резец примерно на
1,6 мм от углов заготовки и на 1,6
мм над центральной линией (рис.
13с).
10. Вращайте заготовку рукой, чтобы
убедиться, что заготовка не каса-
ется резца.
11. Установите скорость вращения
заготовки
в соответствии с раз-
мерами.
12. Чаще производите регулировку
резца по отношению к размеру за-
готовки, как описано в пункте 9.
Рис. 13а Рис. 13б
заготовка
задний упор
1/8’’
1/8’’
Рис. 13с
7.2 Вытачивание цилиндра,
закреплённого на шпинделях
• Для данной операции применяется
большое полукруглое долото.
• Чтобы выполнить данную работу до-
статочно низкой скорости.
• В начале работы зона обработки дета-
ли составляет 50 мм процесс начи-
нается и завершается в конце задней
бабки.
• Каждое соответствующее снятие
поверхности будет происходить на
расстоянии 76,2 мм слева от первого
захода.
• Работа продолжается
до тех пор, пока
Вы не достигнете уровня 50 мм от
головки центра бабки.
7.3 Использование отрезного
резца
• Основная функция резца: делать про-
пил по прямой линии на необходимую
глубину или производить съём поверх-
ности.
• Следовательно, данный инструмент
