3Русский Токарный станок по дереву JWL-1440L
• Удаляйте стружку и части заготовок
только при неработающем станке.
• Никогда не тормозите вращающуюся
заготовку руками.
• Задействуйте блокировку шпинделя
только при полностью остановленном
станке.
• Никогда не производите измерений на
вращающейся детали.
• Не становитесь на станок.
• Не создавайте помех на пути есте-
ственного потока воздуха на преоб-
разователе частоты (не
закрывайте
ребра охлаждения)
• Работы на электрическом оборудо-
вании станка разрешается проводить
только квалифицированным электри-
кам.
• Работы по переоснащению, регули-
ровке и очистке станка производить
только при полной остановке станка и
при отключённом от эл. сети.
2. Технические характеристики
Напряжение сети 220 В ~ 50 Гц
Мощность 350 Ватт
Диаметр заготовки 356 мм
Расстояние между центрами 970 мм
Режим работы S2 30 мин.
Частота вращения шпинделя:
810, 1180, 1700, 2480 об/мин
Резьба шпинделя 1''x8TPI
Примечание
• Спецификация данной инструкции
является общей информацией.
• Производитель оставляет за собой
право вносить изменения в конструк-
цию станков, что может привести к
изменению технических характеристик
оборудования, его стандартной ком-
плектации, дополнительных принад-
лежностей и внешнего вида.
• Настройка, регулировка, наладка и
техническое обслуживание оборудова-
ния осуществляются покупателем.

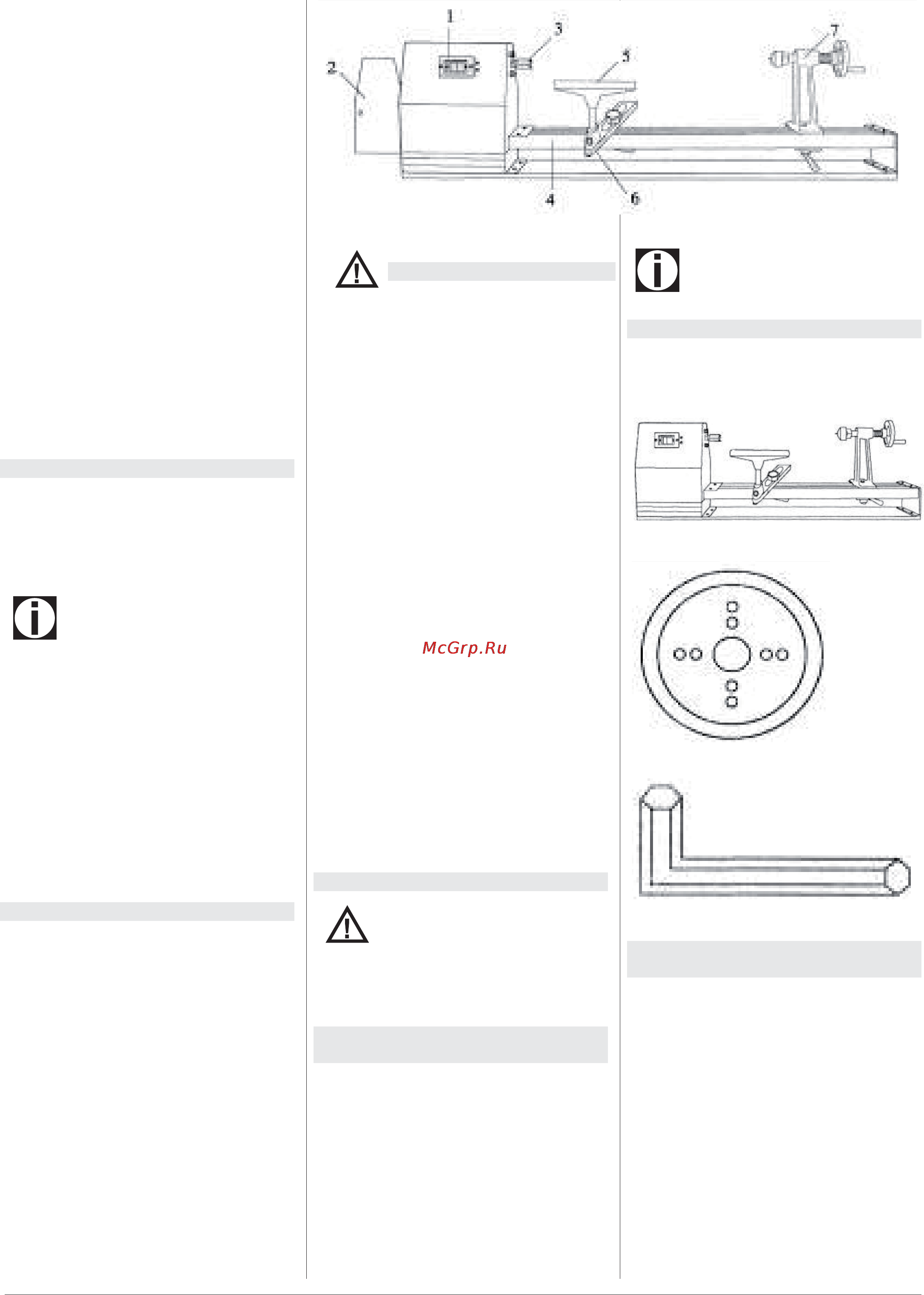

3. Описание станка
1. Выключатель.
2. Защитный кожух для ремня и шкива.
Когда необходимо изменить скорость
ведущего центра станка, откройте кор-
пус, чтобы можно было дотянуться до
ремня и шкива.
3. Вращающий центр станка. Фиксирует
заготовку.
4. Направляющие. На направляющих
закреплены задняя бабка и резец.
5. Опора для резцов.
6. Стопорный винт опоры резца.
7. Задняя бабка в сборе. Вместе с веду-
щим центром станка держит заготовку
во время вращения.
Рис. 1
4. Внимание: опасность
Даже при правильном использовании
станка возникают приведенные ниже
опасности.
• Опасность получения травмы от сво-
бодно вращающейся заготовки.
• Неоднородные или ненагруженные
заготовки могут вырваться или разо-
рваться под воздействием центробеж-
ной силы.
• Обрабатывайте только качественные
деревянные заготовки без дефектов.
• Несбалансированные заготовки повы-
шают опасность получения травмы.
• Опасность получения травмы
из-за
ненадлежащего перемещения инстру-
мента, при неправильно выставлен-
ном упоре для инструмента и плохо
заточенном или дефектном токарном
инструменте.
• Опасность обратного удара. Инстру-
мент захватывается вращающейся
заготовкой и отбрасывается в сторону
работающего.
• Опасность от разлетающейся заготов-
ки и частей заготовки.
• Опасность поражения электрическим
током при неправильной прокладке
провода.
5. Монтаж станка
Внимание
Будьте осторожны: не включайте станок
в сеть во время технических работ и
сборки станка.
5.1. Распаковка и проверка
деталей
• Проверьте, все ли неприкрепленные
детали на месте, сверьте со списком.
Если не хватает какой-либо детали, не
пытайтесь собрать станок и не вклю-
чайте станок в сеть до тех пор, пока не
установите недостающие детали.
• Чтобы предотвратить появление ржав-
чины, протирайте стол и основание
воском. Тщательно протирайте детали
чистой сухой тряпкой
Станок собран и
протестирован на заводе
5.2 Комплект поставки
1. Станина в сборе (Рис. 2а)
2. Планшайба (Рис. 2б)
3. Шестигранный ключ (Рис. 2в)
Рис. 2a
Рис. 2б
Рис. 2в
5.3 Подключение к электрической
сети
• Подсоединение к сети со стороны кли-
ента, а также применяемые удлините-
ли должны соответствовать техниче-
ским требованиям.
• Напряжение сети и частота должны
соответствовать рабочим параметрам,
указанным на фирменной табличке.
• Установленное потребителем защит-
ное устройство должно быть рассчита-
но на 10 А.
• Подключение и ремонт электрического
оборудования разрешается проводить
только квалифицированным
электри-
кам.
