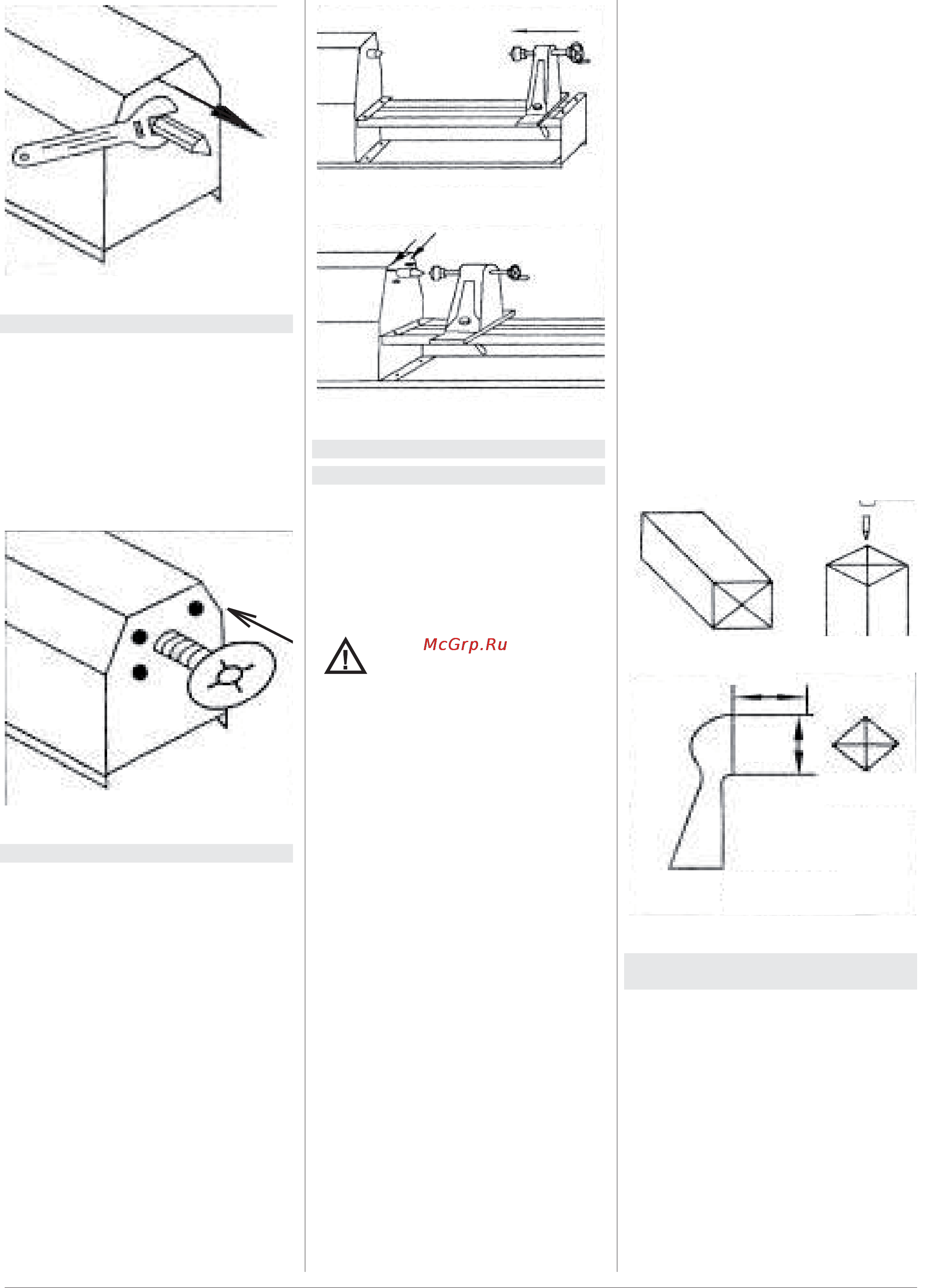

17Қазақша Ағаш жону станогы JWL-1440L17
Сур. 10
6.7 Планшайбаны орнату
• Станок планшайбамен бірге
жеткізіледі.
• Планшайбаны орнату үшін:
1. Станокты сөндіріңіз.
2. Шпиндель корпусынан айналып
тұрған орталықты алып тастаңыз.
3. Планшайбаның орталық тесігін шпин-
дель кескішімен біріктіріңіз (11 сурет).
4. Планшайбаны қойыңыз.
Сур. 11
6.8 Орталықтарды сəйкестендіру
• Егер орталықтар бір сызықтың бойын-
да болмаса, оларды реттеу керек:
1. Артқы тұғырды айналып тұрған
орталыққа тығыз жылжытыңыз (12а
сурет).
2. Артқы тұғырды бекітіңіз.
3. Айналып тұрған орталықтың айна-
ласына алты қырлы кілт астындағы 4
бұрандаманы босатыңыз (12б сурет).
4. Айналып тұрған орталықты екі
орталық бір сызықтың бойында орна-
ласытындай етіп жылжытып, одан
соң
бұрандамаларды тартыңыз.
Сур. 12
Сур. 12б
7. Негізгі операциялар
7.1 Шпинделдің айналуы
• Осы нұсқаулық жаңа жұмыскерлерге
токарлау станогында негізгі операция-
ларды жасауға көмектеседі.
• Станоктың реттелуін тексеру
жəне оның қалай жұмыс істейтінін
түсіну үшін алғашқы дайындаманы
қолданыңыз.
Ескерту
• Станок желіге қосылып тұрған кез-
де, қолыңызды айналып тұрған
орталық пен қорғаныс қабына жақын
ұстамаңыз.
1. Дайындаманы таңдап алыңыз.
2. Диагональ сызықтарды дайын-
дама ортасын табу үшін салыңыз
(13а сурет).
3. Айналып тұрған орталыққа арнап
бір шетінде əр диагональ бойынша
шамамен 1 мм болатындай аралау
жасаңыз. Дайындаманың келесі
шетіне – артқы тұғыр ортасына
арнап. Осы операция үшін қол ара-
мен кесілетін кенеп жақсы келеді.
4. Киянканың көмегімен артқы
тұғырдың ортасын дайындамаға
қағып, сосын оны суырып алыңыз
(13б сурет).
5. Дайындаманың келесі шетінен
айналып тұрған орталыққа қағып
тастаңыз. Тістердің араланған
жерде тұрғанына көз жеткізіңіз.
Содан соң орталықты суырып
алыңыз.
6. Орталықтарды, жетек шпинделінің
тістері мен артқы тұғырдың
кескіш тесігін тазартыңыз. Ай-
налып тұрған орталықты жетек
шпинделіне орнатыңыз, ал артқы
тұғырдың орталығын артқы
тұғырға орнатыңыз.
7. Дайындаманы екі орталықтың
арасына орналастырып, артқы
тұғырды бекітіңіз.
8. Тегершік ті бұрай отырып,
артқы тұғырдың орталығын
дайындамаға қойыңыз. Жетекші
токарлы орталық пен жетекші
станок орталығы 4 жəне 5 пун-
кттерде жасалған саңылауларда
«отырғанына» көз жеткізіңіз.
Тегершік ті бұрай отырып, дайын-
даманы қолмен айналдырыңыз.
9. Кескішті дайындама
бұрыштарынан шамамен 1,6
мм -ге реттеңіз жəне 1,6 мм-ге
орталық
сызық үстінен реттеңіз
(13с сурет).
10. Дайындаманың кескішпен жана-
спайтынына көз жеткізу үшін оны
қолмен айналдырыңыз.
11. Дайындаманың айналу
жылдамдығын өлшемдерге сəйкес
орнатыңыз.
12. 9 пунктте сипатталғандай дайын-
дама өлшеміне қатысты кескіш
реттеуін жиі жасап отырыңыз.
Сур. 13а Сур. 13б
заготовка
задний упор
1/8’’
1/8’’
Сур. 13с
7.2 Шпинделдерде бекітілген
цилиндрді қайрау
• Осы операция үшін үлкен жарты
дөңгелек қашау қолданылады.
• Осы жұмысты орындау үшін төменгі
жылдамдық жеткілікті.
• Жұмыс басында бөлшекті өңдеу
аймағы 50 мм құрайды жəне артқы
тұғырдың соңында басталады жəне
аяқталады.
• Əрбір беткі қабаттың тиісті алынуы
бірінші кірістің сол жағынан 76,2 мм
ара қашықтықта жүзеге асады.
• Жұмыс Сіз тұғыр ортасының басынан
50 мм деңгейге қол жеткізгенге дейін
жалғасады.
артқы тірек
дайындама
