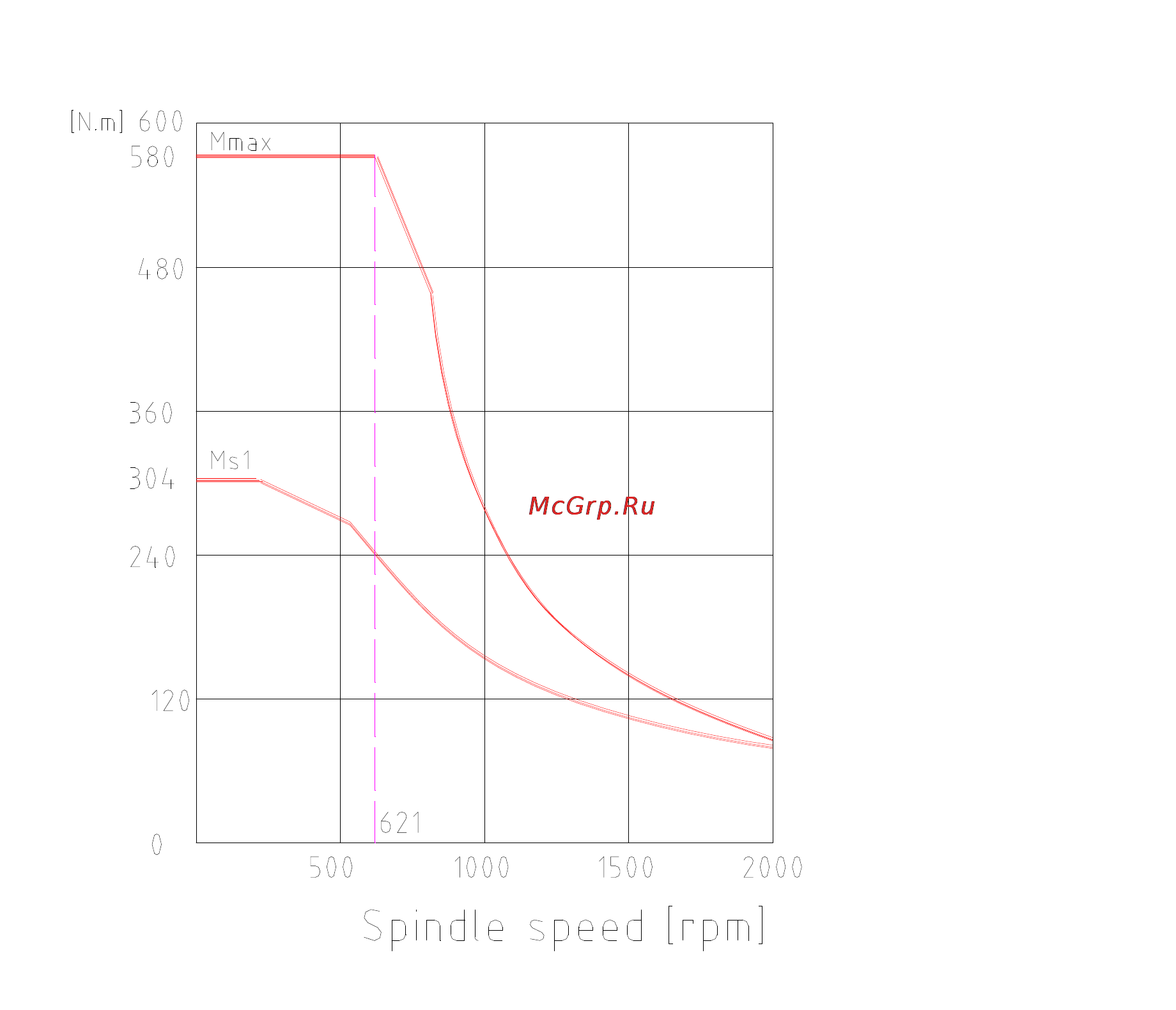

График изменения крутящего момента шпинделя
3) Соединение и регулировка шариковых винтовых пар
Серводвигатели осей X и Z и ШВП соединены эластичными мембранными муфтами для
обеспечения безлюфтовой передачи. Если муфта ослабится, вращение серводвигателя и
ШВП не будет синхронным, что приведет к ошибке в позиционировании и точности
переустановки. Поэтому четыре равномерно расположенных винта на крышке муфты
должны быть затянуты должным образом. При повреждении переходной конической втулки
замените ее немедленно, чтобы предотвратить повреждение конца ШВП. Конструкция
револьверной головки осей X, Z, показана на Рис. 3, Рис. 4.
Частота вращения шпинделя [об/мин]
Крутящий момент [Нм]
