Jet KDCK-40F CNC (50000511T) [14/28] Смазка станка рис 6
![Jet KDCK-40F CNC (50000511T) [14/28] Смазка станка рис 6](/views2/1202480/page14/bge.png)
13
To
tailstock
To
toolpost
To
chuck
From
tailstock
From
toolpost
From
chuck
Tailstock
Chuck

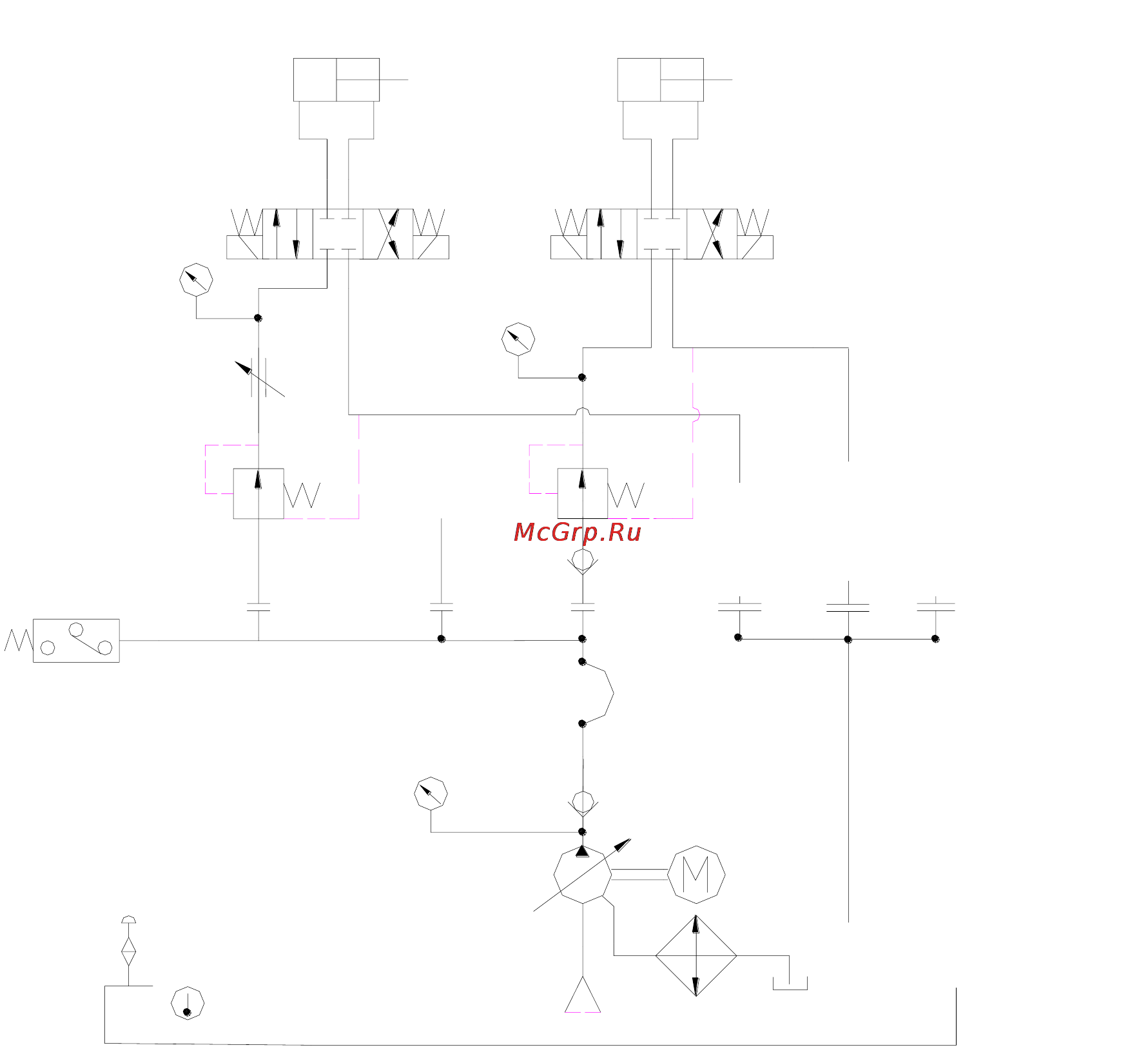

Рис. 5 - Гидравлическая схема
6. Смазка станка (Рис. 6)
1) Смазка шпинделя
Целью смазки шпинделя является снижение трения внутри подшипников и устранение
нагрева от трения, чтобы предохранить подшипники от перегрева. Передние и задние
подшипники, а также энкодер, следует смазывать высококачественной смазкой. Количество
смазки, закладываемой внутрь корпуса подшипника, зависит от частоты вращения
подшипника, пространства корпуса, качества смазки и условий окружающей среды. Как
правило, чем меньше повышение температуры шпинделя, тем меньше смазки требуется.
Не заполняйте смазкой все пространство: достаточно 1/3. Необходимое количество смазки
было заложено перед поставкой станка. Ее не нужно заменять в течение 10 лет.
К
патрону
К задней
бабке
От
патро
на
От
задней
бабки
К резце-
держателю
От
резцедержателя
Задняя бабка
Патрон
