15

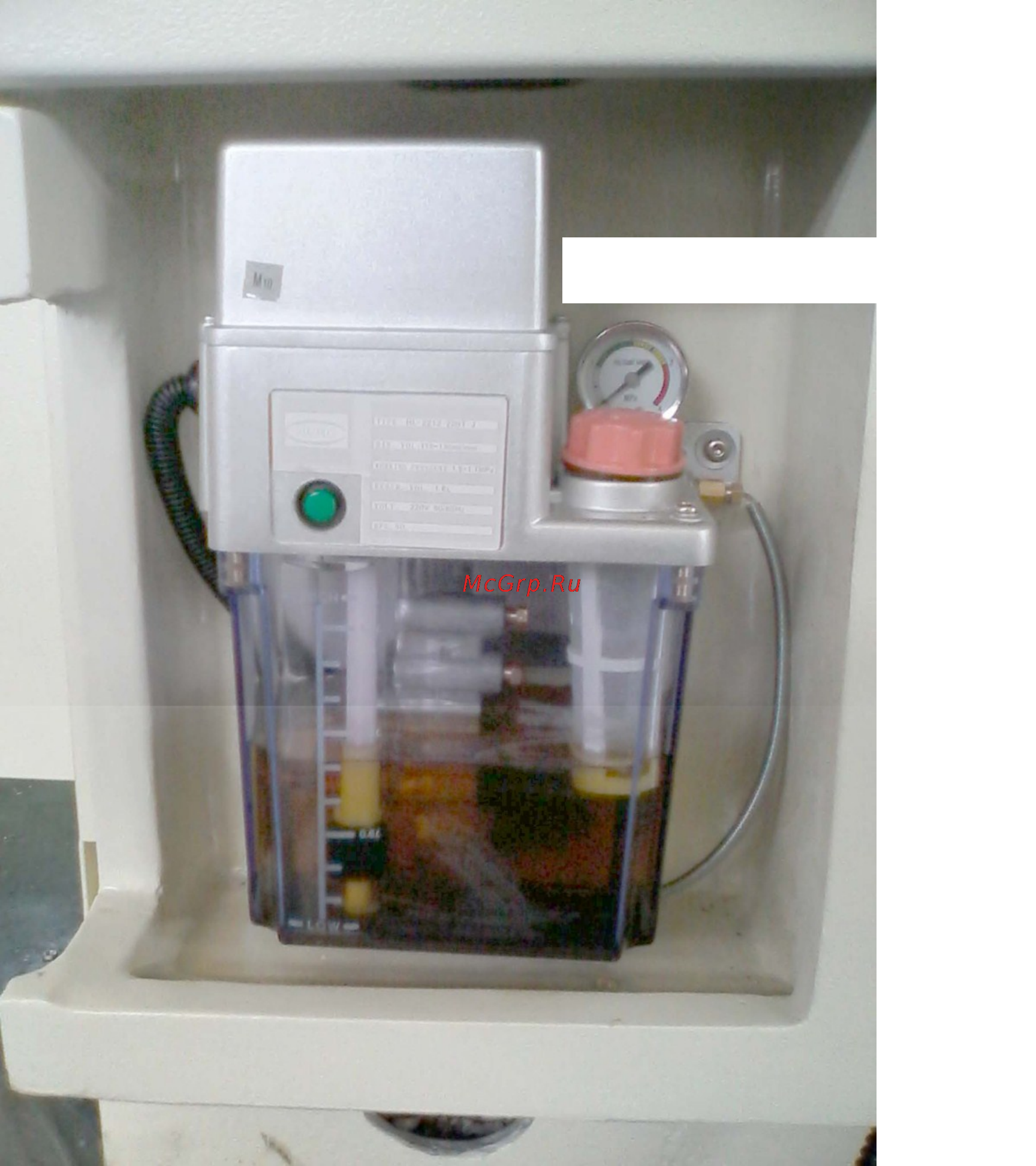

Насос СОЖ
2) Смазка ШВП и направляющих качения является одним из важнейших факторов,
влияющих на срок службы станка. Недостаточная смазка приведет к преждевременному
повреждению ШВП или направляющих качения, и как следствие – к преждевременному
капитальному ремонту станка. Благодаря централизованному устройству смазки, ШВП и
направляющие смазываются в регулярном режиме, что очень важно для продления срока
службы и обеспечения точности станка.
3) Для автоматической смазки станка необходимо машинное масло Mobil №32. Подробная
инструкция приведена на масляном резервуаре. Максимальный объем добавляемого масла
– 2 л. Недостаток масла приведет к включению автоматической аварийной сигнализации.
Отверстие залива масла
