Jet KDCK-40F CNC (50000511T) [12/28] Рис конструкция револьверной головки оси z
![Jet KDCK-40F CNC (50000511T) [12/28] Рис конструкция револьверной головки оси z](/views2/1202480/page12/bgc.png)
11

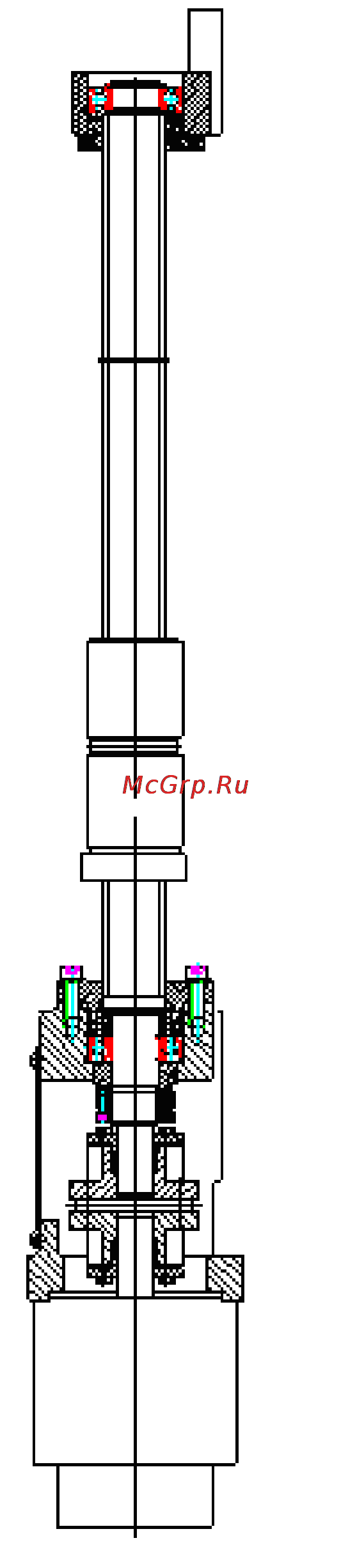

Рис.4 - Конструкция револьверной головки оси Z
4) Если патрон гидравлический, гидравлическую принципиальную схему см. на Рис. 5.
Давление системы можно настроить регулируемым лопастным насосом. Давление в
отводе можно регулировать редукционным клапаном давления, руководствуясь
