Jet KDCK-40F CNC (50000511T) [15/28] Рис 6 схема смазки
![Jet KDCK-40S CNC (50000509T) [15/28] Рис 6 схема смазки](/views2/1202480/page15/bgf.png)
14

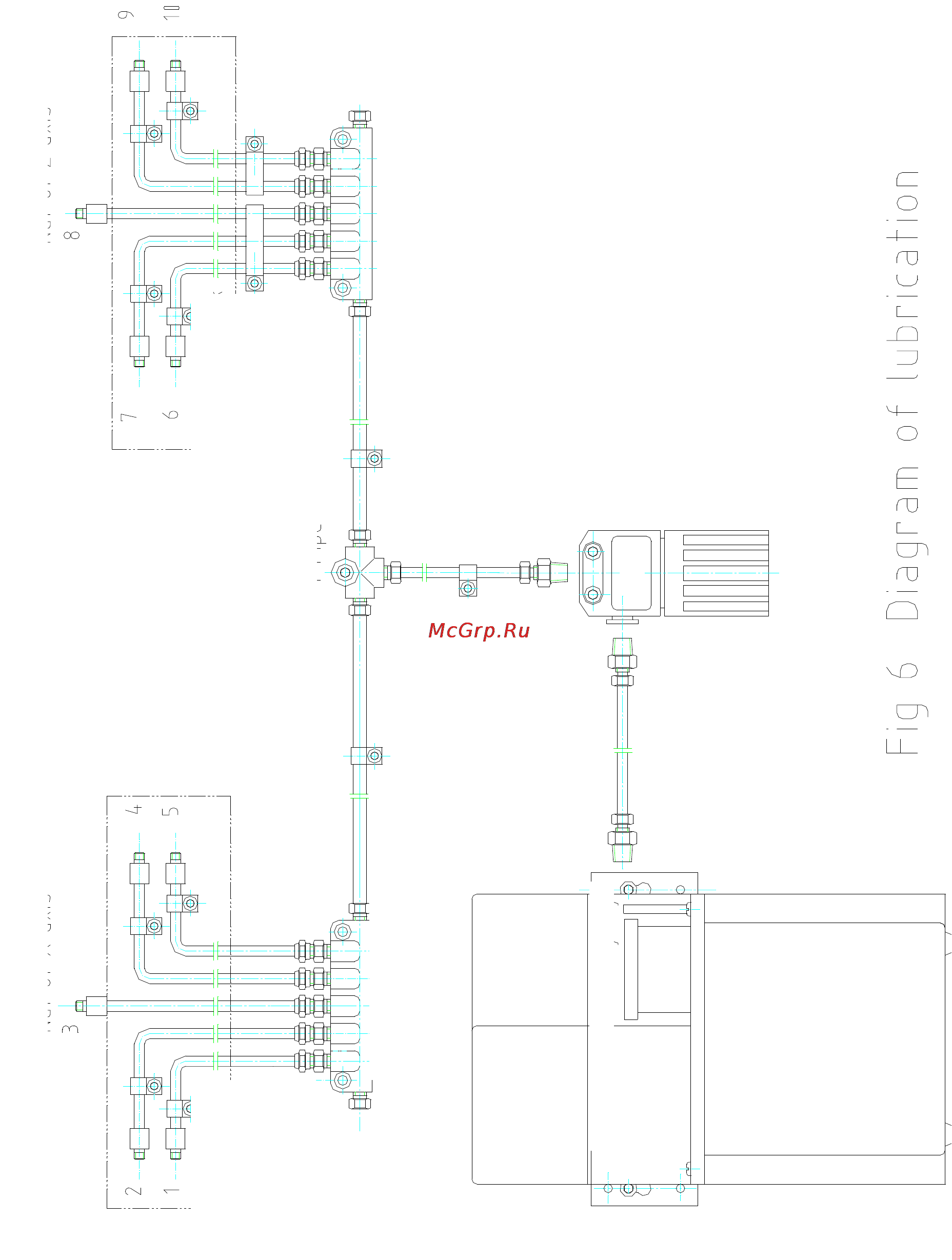

Рис. 6 - Схема смазки
Насос СОЖ
Гайка оси X
Гайка оси
Z
Распределитель масла
Распределитель масла
Тройник
Масляный фильтр
Салазки
направляющих
оси X
Салазки
направляющих
оси
Z
Отверстие залива масла
