Jet KDCK-40F CNC (50000511T) [8/28] Конструктивные особенности и регулировка основных частей

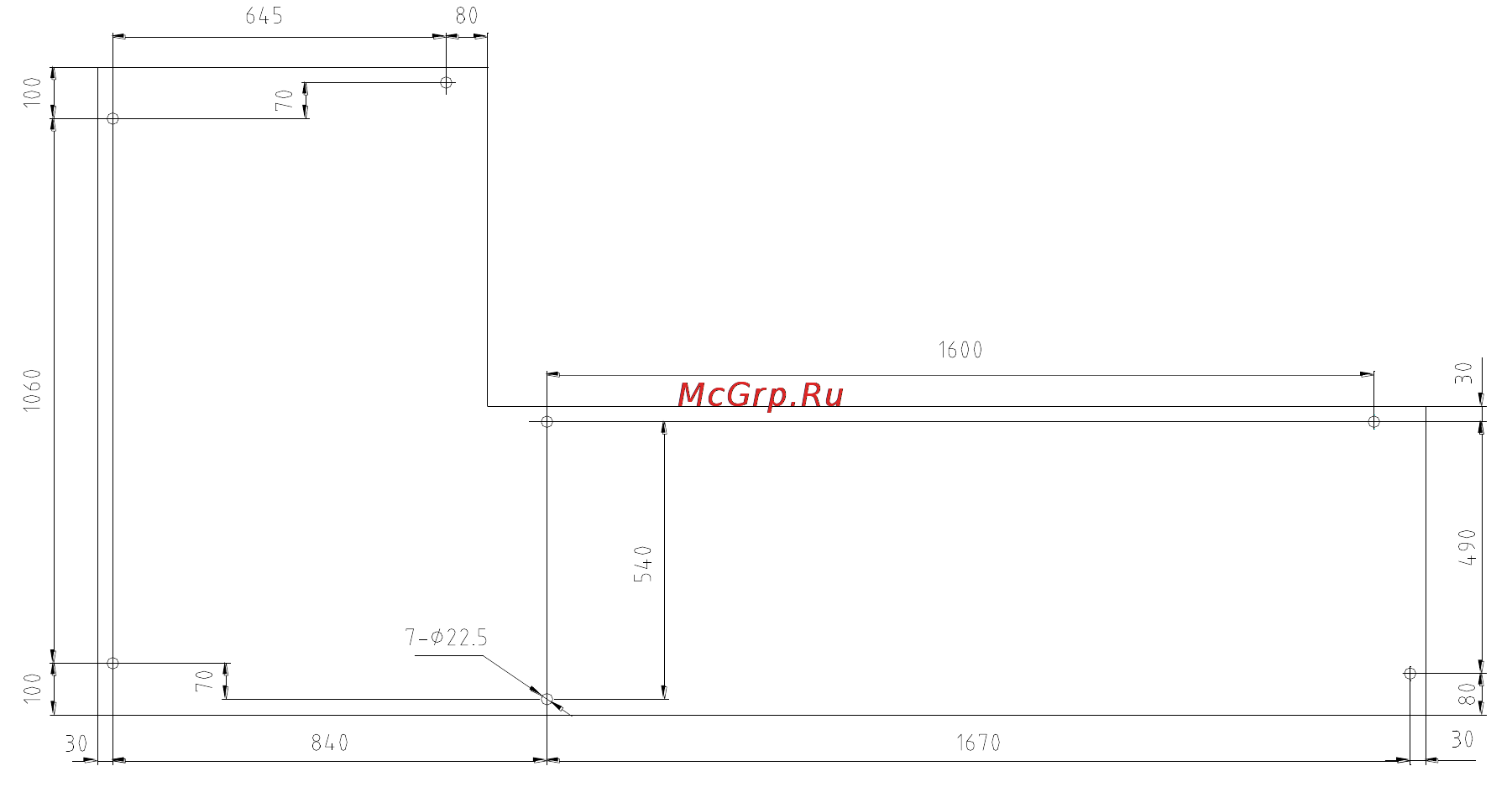

Установочная схема

5. Конструктивные особенности и регулировка основных частей

1) Крупные узлы станка

Станок состоит из станины, сопряженной с наклонной под углом 30 градусов

трехгранной станиной, передней бабки, задней бабки, масляного резервуара и

электрического шкафа.

2) Передняя бабка

Передняя бабка имеет одношпиндельную конструкцию. Двигатель приводит в движение

шпиндель посредством ременной передачи, передаточное отношение 1:1.5. Чтобы

изменить направление вращения шпинделя, просто измените направление вращения

двигателя. Торможение шпинделя осуществляется тормозным устройством двигателя.

Нарезание резьбы и подача контролируются энкодером, который приводится в действие

шпинделем в соотношении 1:1. Конструкция шпиндельного узла показана на Рис. 2.
