4

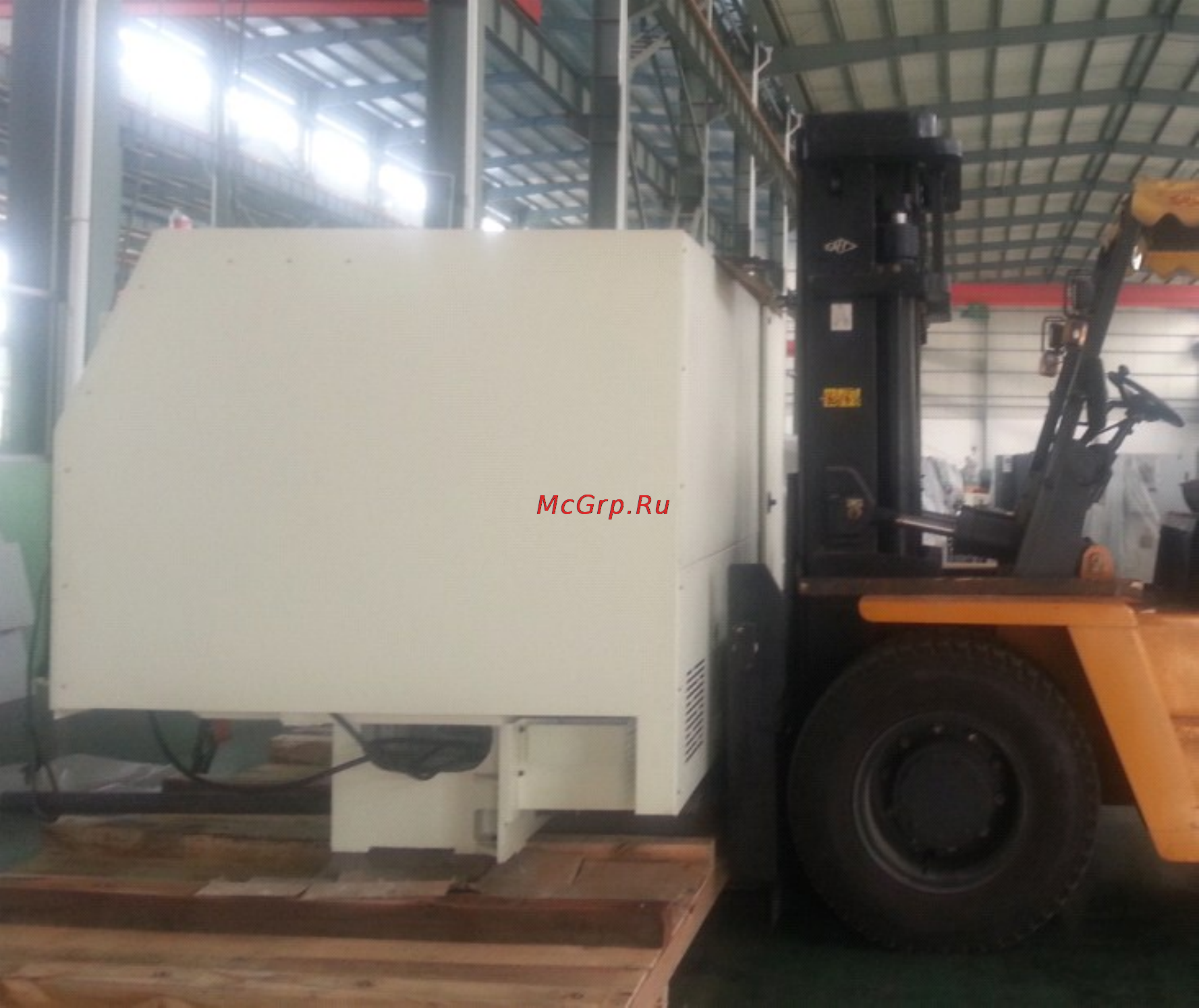

станка. Задняя бабка также должна быть перемещена в крайне правое положение и
зафиксирована. Вставьте два цельных стальных стержня Сталь 45 диаметром 50 мм в два
отверстия диаметром 60 мм в станине станка. Закрепите стальные тросы и отрегулируйте
длину стального троса так, чтобы центр тяжести станка находился в соответствующей
позиции. Проложите части, контактирующие со стальным тросом, пеньковым или льняным
волокном, чтобы предотвратить любое возможное повреждение корпуса станка (Рис. 1).
