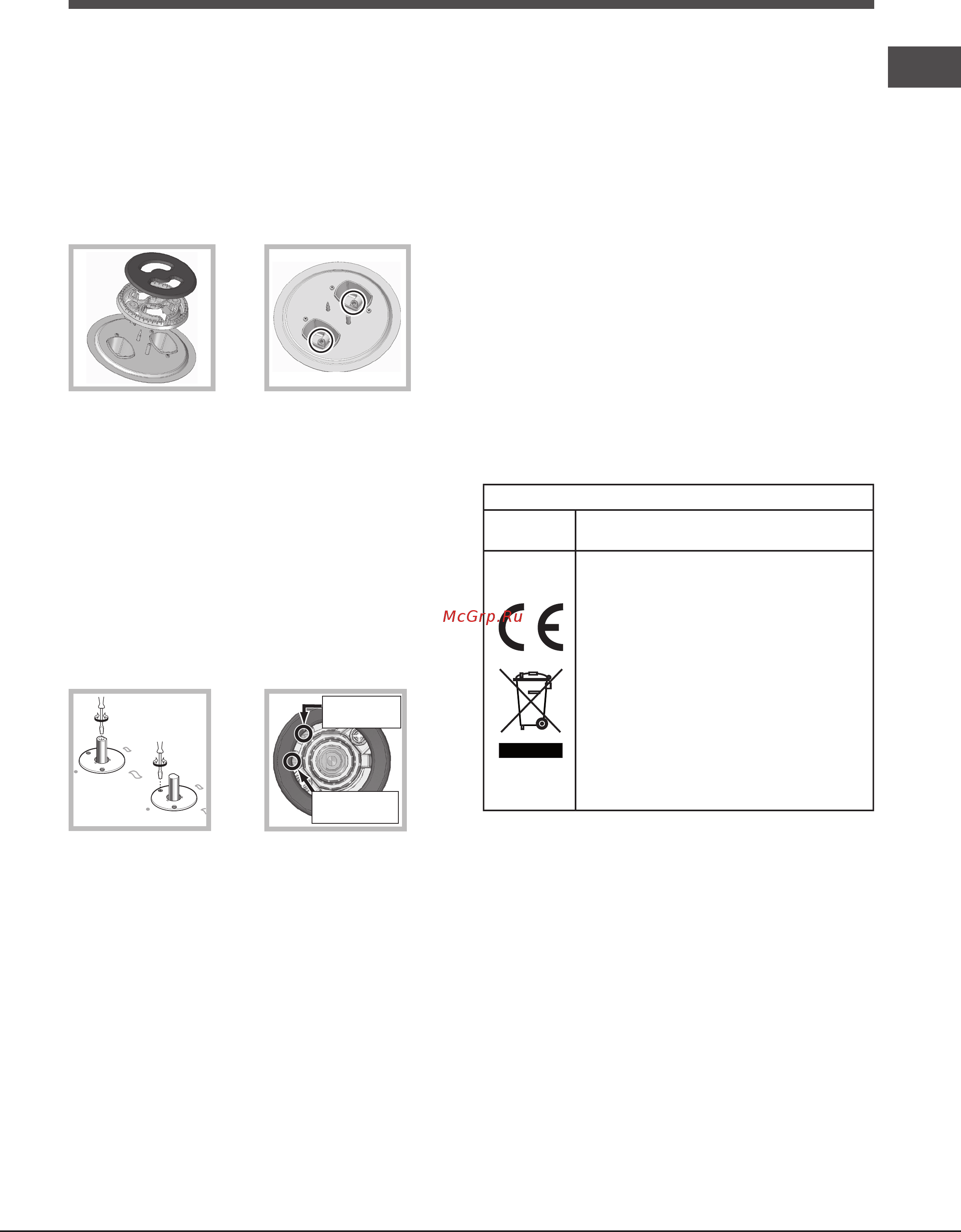

Austausch der Düsen des Brenner mit Dreifachkrone
1. Die Kochfeldroste abnehmen und die Brenner aus ihren
Sitzen herausnehmen. Die Brenner bestehen aus zwei
separaten Teilen (siehe Abbildungen);
2. Die Düsen unter Zuhilfenahme eines 7 mm Steckschlüssels
ausschrauben. Tauschen Sie die Düsen gegen die für
die neue Gasart geeigneten Düsen (siehe Tabelle 1) aus.
Die beiden Düsen haben die gleiche Bohrung.
3. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.
• Einstellung der Brenner-Primärluft
An den Brennern ist keine Primärlufteinstellung erforderlich.
• Minimumeinstellung
1. Drehen Sie den Brenner auf Minimum;
2. Ziehen Sie den Reglerknopf ab und verstellen Sie dann
die innen oder seitlich der Gashahnstange bendliche
Einstellschraube, bis eine kleine, gleichmäßige Flamme
erreicht wird.
! Beim DCDR-Brenner mit einem Reglerknopf erfolgt die
Einstellung über die 2 Schrauben neben der Hahnstange
(siehe Abbildung).
Einstellung des
inneren
DCDR-Brenners
Einstellung des
gesamten
DCDR-Brenners
3. Vergewissern Sie sich, dass bei raschem Drehen von
Maximum auf Minimum die Flamme des Brenners nicht
erlischt.
4. Bei den mit einer Sicherheitsvorrichtung (Thermoelement)
ausgestatteten Geräten muss bei Nichtfunktionieren der
Vorrichtung bei auf Minimum eingestellten Brennern der
Durchuss der Minimumleistung (durch Regulieren der
Einstellschraube) erhöht werden.
5. Nach erfolgter Neuregelung sind die auf den Bypass-
Linien angebrachten Siegel mit Siegellack oder
ähnlichem Material zu erneuern.
6. Bei Stufenreglerknöpfen und LED-Anzeige den
Reglerknopf auf Minimum stellen, dann den Knopf
abnehmen und die neben der Hahnstange bendliche
Einstellschraube regulieren.
7. Einstellung der Mindestregelung des Brenners DCDR
mit Stufeneinstellung und LED-Anzeige:
• zur Einstellung des äußeren Flammenkranzes den
Einstellknopf nach links bis zur Mindestposition
drehen;
• zur Einstellung des inneren Flammenkranzes den
Einstellknopf nach rechts bis zur Mindestposition
drehen;
• den Einstellknopf abziehen und die neben der
Hahnstange bendliche Einstellschraube regulieren;
! Bei Flüssiggasen muss die Einstellschraube ganz
angezogen werden.
! Ersetzen Sie anschließend das Etikett der alten Eichung
mit einem der neuen Gasart entsprechenden Etikett (in
unseren Kundendienstzentren erhältlich).
! Sollte der Gasdruck der Anlage von den vorgesehenen
Werten abweichen, oder nicht konstant sein, muss das
Zuleitungsrohr mit einem geeigneten Druckregler (gemäß
den national gültigen Normen und Vorschriften) installiert
werden.
Elektrischer
Anschluss
TYPENSCHILD
siehe Typenschild
Dieses Gerät entspricht den folgenden
EG-Richtlinien:
- 2006/95/EWG vom 12/12/06
(Niederspannung) und nachfolgenden
Änderungen
- 2004/108/EWG vom 15/12/04
(elektromagnetische Verträglichkeit) und
nachfolgenden Änderungen
- 93/68/EWG vom 22.07.93 und
nachfolgenden Änderungen.
- 2009/142/CEE vom 30.11.09 (Gas) und
nachfolgenden Änderunge.
- 2012/19/EC und nachfolgenden
Änderunge.
