UA
45

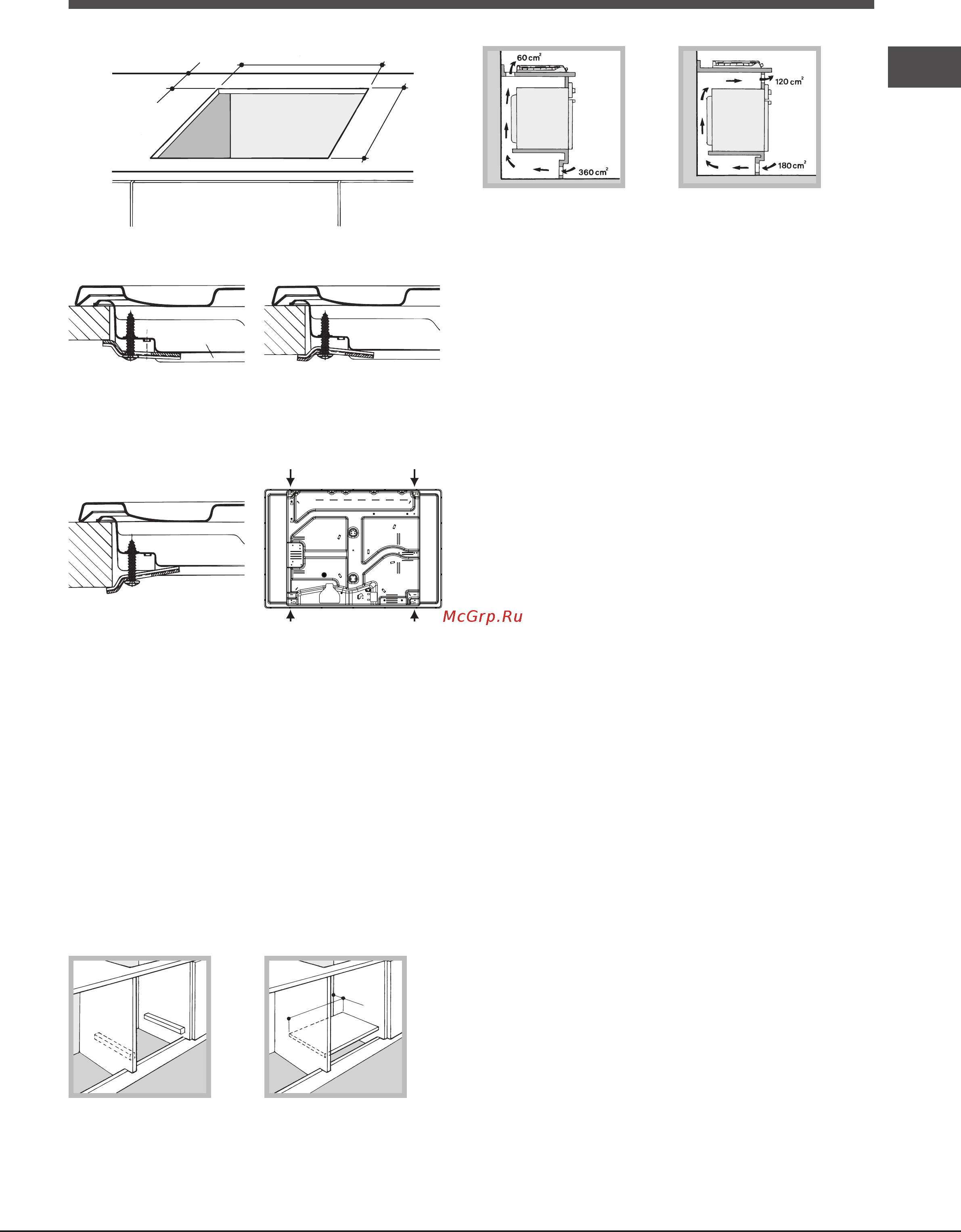

555 mm
55 mm
475 mm
Схема кріплення на гачках
Положення гачків для Положення гачків для
поверхні H = 20 мм поверхні H = 30 мм
Спереду
Положення гачків для Ззаду
поверхні H = 40 мм
! Використовуйте гачки з “комплекту аксесуарів”
• Якщо поверхня не встановлюється над вбудованою
духовкою, для ізоляції необхідно використовувати
дерев’яну панель. Така панель має розміщуватися
на відстані не менше 20 мм від нижньої частини
варильної поверхні.
Вентиляція
Щоб гарантувати достатню вентиляцію, задню панель
шафи необхідно зняти. Рекомендовано встановити
духовку таким чином, щоб вона спиралася на дві
дерев’яні планки або на абсолютно рівну поверхню з
отвором не менше 45 x 560 мм (див. схему).
560 mm.
45 mm.
При встановленні варильної поверхні над вбудованою
духовкою без примусової вентиляційної системи
охолодження, необхідно забезпечити належну
вентиляцію всередині шафи за рахунок отворів, крізь
які може проходити повітря (див. малюнок).
Підключення до електричної мережі
Варильні поверхні, оснащені трифазним кабелем
живлення призначеним для підключення до мережі
змінного струму з напругою й частотою, які вказані на
табличці з даними (що знаходиться в нижній частині
приладу). Провід заземлення в кабелі має зелено-жовту
оболонку. Якщо прилад встановлюється над вбудованою
електричною духовкою, електричне з’єднання варильної
поверхні й духовки слід виконувати окремо, що необхідно
як у цілях безпеки, так і для спрощення зняття духовки
в разі потреби.
Підключення кабелю живлення до електричної мережі
Установіть стандартну вилку, що відповідає
навантаженню, яке вказане на табличці технічних даних.
Прилад необхідно підключити безпосередньо до мережі
з використанням пакетного вимикача з мінімальним
контактним отвором 3 мм, що встановлюється між
приладом и мережею. Вимикач має відповідати
вказаному заряду й діючим нормам улаштування
електричних установок (вимикач не має від’єднувати
провід заземлення). Кабель живлення не має контактувати
з поверхнями, температура яких вище за 50°C.
! Фахівець, що встановлює прилад, має забезпечити
правильне електричне приєднання відповідно до
норм безпеки. Перед підключенням до електромережі
переконайтеся, що:
• Прилад заземлений і вилка кабелю відповідає
нормативним вимогам.
• Розетка може витримати максимальну потужність
приладу, яка вказана на табличці з технічними
даними.
• Напруга знаходиться в межах значень, вказаних на
табличці даних.
• Розетка сумісна з вилкою приладу. Якщо розетка не
сумісна з вилкою, попросіть фахівця замінити її. Не
використовуйте подовжувачі або декілька розеток.
! Після встановлення приладу необхідно забезпечити
безперешкодний доступ до шнуру живлення й
електричної розетки.
! Кабель живлення не можна перегинати або стискати.
! Кабель живлення необхідно регулярно перевіряти, а
його заміну має проводити лише технічний фахівець
(див. “Сервісна допомога”).
