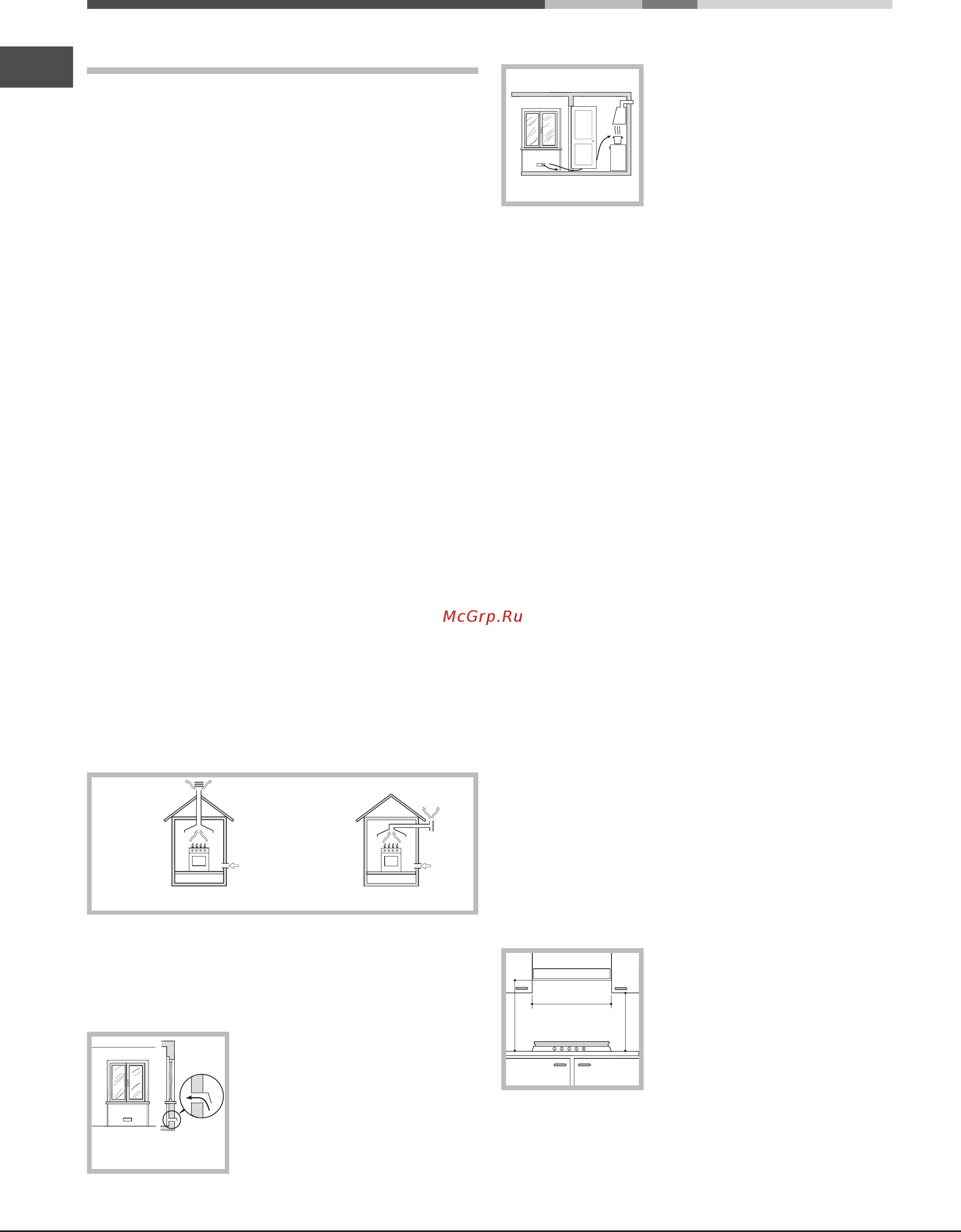

![Hotpoint-Ariston PK 640 X [8/56] Installation](/views2/1203515/page8/bg8.png)
8
BE
Installation
! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig
auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen
Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs
oder einer Übergabe an einen anderen Benutzer das Gerät
stets begleitet, damit auch der Nachbesitzer die Möglichkeit
hat, darin nachschlagen zu können.
! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie
liefern wichtige Informationen hinsichtlich der Installation,
dem Gebrauch und der Sicherheit.
! Die Kochmulden sind werkseitig für den Betrieb mit (siehe
Typenschild und Gaseinstellungsschild des Gerätes):
Erdgas Kategorie II2E+3+ eingestellt.
Aufstellung
! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist
entsprechend den Vorschriften zur getrennten Müllsammlung
zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen
und von Fachpersonal durchzuführen. Jede unsachgemäße
Installation kann Menschen und Tiere gefährden oder
Sachschaden verursachen.
! Dieses Gerät darf nur in ständig belüfteten, und den
Vorschriften der einschlägigen Norm:
NBN D51-003 und NBN D51-001 entsprechenden Räumen
installiert und in Betrieb genommen werden. Folgende
Anforderungen müssen gegeben sein:
• Der Raum muss mit einem Abluftsystem für die bei der
Verbrennung entstehenden Abgase ausgestattet sein;
dies kann entweder über einen Abzugsschacht, oder
durch einen sich bei der Inbetriebnahme des Gerätes
automatisch einschaltenden Elektroventilator erfolgen.
In Abzugsschächte oder Kamine mit Direkt ins Freie
Abzweigungen (ausschließlich für Kochgeräte bestimmt)
Direkt ins
Freie
• Der Raum muss außerdem mit einem für eine einwandfreie
Verbrennung notwendigen Belüftungssystem ausgestattet
sein. Das erforderliche Luftvolumen darf 2 m
3
/h pro kW
der installierten Leistung nicht unterschreiten.
Das System kann mittels eines
Belüftungsschachtes, mit
Luftaufnahme direkt aus dem
Freien, mit einem Nutzquerschnitt
von mindestens 100 cm
2
verwirklicht
werden, der so ausgelegt sein
muss, dass ein unabsichtliches
Verstopfen vermieden wird.
A
Beispiele von
Zuluftöffnungen
für die Verbrennungsluft
Oder auf indirekte Weise durch
angrenzende Räume, die mit
einem ins Freie führenden
Belüftungsschacht, wie oben
angegeben, versehen sind, bei
denen es sich nicht um Gebäudeteile
gemeinsamen Gebrauchs, noch
um Räumlichkeiten, in denen
Brandgefahr bestehen kann oder
um Schlafzimmer handeln darf.
• Die Flüssiggase, die schwerer als Luft sind, stauen sich
im unteren Raumbereich. Räume, in denen Gasaschen
mit GPL-Flüssiggas gelagert werden, müssen demnach
in Bodenhöhe mit geeigneten Abzugsöffnungen ins
Freie ausgestattet werden, damit das Gas im Falle
eventueller Gasverluste nach unten hin abziehen
kann. Demnach dürfen GPL-Flüssiggasaschen nicht
in Räumlichkeiten, die unter der Erde liegen (Keller
usw.) installiert oder gelagert werden, auch dann nicht,
wenn sie bereits leer oder nur noch halb gefüllt sein
sollten. Es ist empfehlenswert, nur die in Verwendung
bendliche Gasasche im Raum zu bewahren, und diese
so aufzustellen, dass sie keiner direkten Einwirkung von
Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen
Temperaturanstieg von mehr als 50°C bewirken könnten,
ausgesetzt wird.
Einbau
Um eine korrekte Installation der Kochmulde zu
gewährleisten, sind folgende Vorsichtsmaßregeln zu
beachten:
• Angrenzende Schränke, deren Höhe die der Arbeitsplatte
überschreiten, müssen einen Abstand vom Rand der
Kochmulde von mindestens 600 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den
Gebrauchsanleitungen der Dunstabzugshaube
aufgeführten Anweisungen zu installieren und zwar
in einem Abstand von mindestens 650 mm (siehe
Abbildung).
• Die an die Dunstabzugshaube angrenzenden
Hängeschränke sind in einem Abstand von mindestens
420 mm von der Arbeitsplatte aufzuhängen (siehe
Abbildung).
Sollte die Kochmulde unter einem
Hängeschrank installiert werden,
muss zwischen Hängeschrank
und Arbeitsplatte ein Abstand von
mindestens 700 mm bestehen.
• Der Schrankausschnitt muss die auf der Abbildung
angegebenen Abmessungen aufweisen.
Vergrößerung des Lichtspaltes
zwischen Tür und Fußboden
Angrenzender
Raum
Zu belüftender
Raum
600mm min.
420mm min.
650mm min.
