9
BE

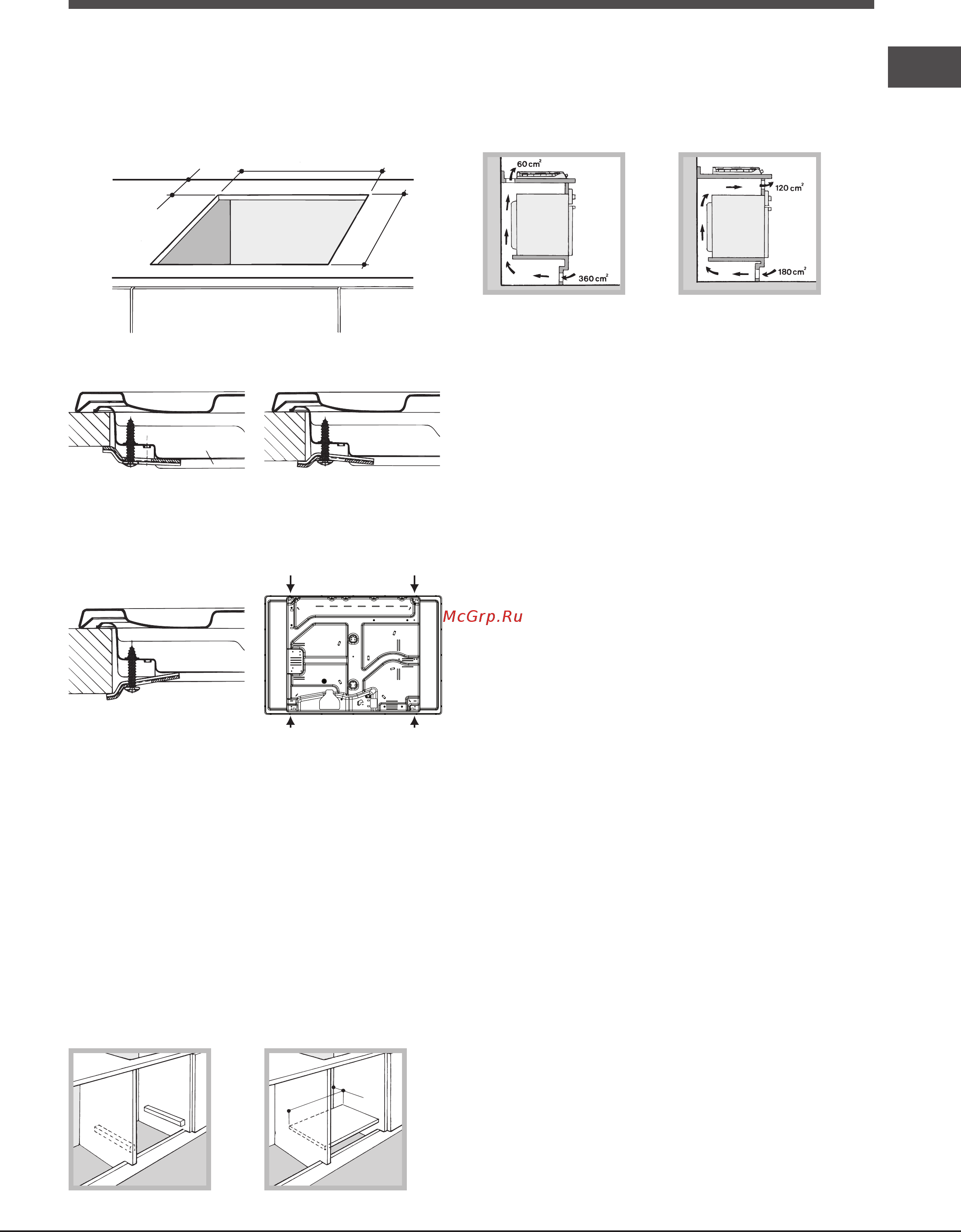

Die Kochmulde wird mit Hilfe von Haken auf der zwischen
20 und 40 mm starken Arbeitsplatte befestigt. Um eine
optimale Befestigung der Kochmulde zu gewährleisten,
sollten sämtliche zur Verfügung stehenden Haken
verwendet werden.
555 mm
55 mm
475 mm
Haken-Befestigungsschema
Position der Haken für Position der Haken für
Arbeitsplatten H=20mm Arbeitsplatten H=30mm
Vorne
Position der Haken für Hinten
Arbeitsplatten H=40mm
! Verwenden Sie die im Beipack “Zubehör” bendlichen Haken.
• Wird die Kochmulde nicht über einem Einbaubackofen
installiert, ist unter der Kochmulde eine Holzplatte zur
Isolierung anzubringen. Dabei muss ein Mindestabstand von
20 mm von der Kochmuldenunterseite eingehalten werden.
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten, muss
die Rückwand des Schrankumbaus abgenommen werden.
Der Backofen sollte möglichst so installiert werden, dass
er auf zwei Holzleisten oder aber auf einer durchgehenden
Fläche auiegt, die über einen Ausschnitt von mindestens
45 x 560 mm verfügt (siehe Abbildungen).
560 mm.
45 mm.
Bei Installation über einem Einbaubackofen ohne
Kühlsystem-Zwangsbelüftung müssen Ab- und
Zuluftöffnungen vorgesehen werden, um eine geeignete
Belüftung im Innern des Umbauschrankes zu gewährleisten
(siehe Abbildungen).
Elektroanschluss
Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind
für den Betrieb mit Wechselstrom bei der auf dem Typenschild
(bendlich auf der Unterseite der Kochmulde) angegebenen
Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter
des Kabels ist gelb/grün. Wird die Kochmulde über einem
Einbaubackofen installiert, müssen der Elektroanschluss der
Kochmulde sowie der des Backofens getrennt voneinander
vorgenommen werden. Dadurch wird eine ausreichende
elektrische Sicherheit gewährleistet und das Herausziehen
des Backofens erleichtert.
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Netzkabel mit einem Normstecker für
die auf dem Typenschild angegebene Belastung (siehe
nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen,
ist zwischen Stromnetz und Gerät ein allpoliger, der
Last und den einschlägigen Vorschriften entsprechender
Schalter mit einer Mindestöffnung der Kontakte von 3 mm
zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht
unterbrochen werden.) Das Versorgungskabel muss so
verlegt werden, dass es an keiner Stelle einer Temperatur
ausgesetzt wird, die 50°C über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen elektrischen
Anschluss sowie die Einhaltung der Sicherheitsvorschriften
verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Steckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des Gerätes
ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild
angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist.
Sollte dies nicht der Fall sein, wechseln Sie bitte die
Netzsteckdose oder den Netzstecker aus; verwenden
Sie keine Verlängerungen und Mehrfachsteckdosen.
! Netzkabel und Steckdose müssen bei installiertem Gerät
leicht zugänglich sein.
