Nec M230X [17/136] Функции панели разъемов

1. Введение

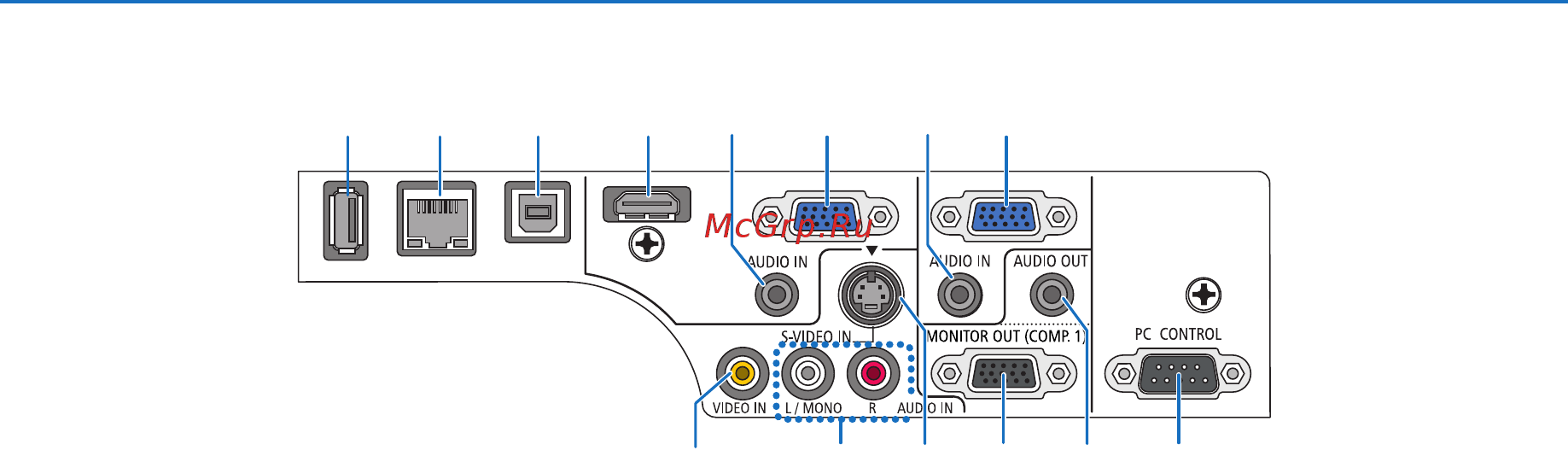

Функции панели разъемов

1235613 12

11 14910

1. COMPUTER 1IN/Компонентныйвходнойразъем

(MiniD-Sub15Pin)(→ стр. 96, 100)

2. Мини-гнездоCOMPUTER1AUDIOIN(стереофониче-

скоемини-гнездо)(→ стр. 96, 99, 100)

3. COMPUTER 2IN/Компонентныйвходнойразъем

(MiniD-Sub15Pin)(→ стр. 96, 100)

4. Мини-гнездоCOMPUTER2AUDIOIN(стереофониче-

скоемини-гнездо)(→ стр. 96, 99, 100)

5. РазъемHDMIIN(19-штырьковыйHDMIтипаA)

(→ стр. 96, 101)

6. ПортUSB(ТипB)

(→ стр. 38, 96)

7. РазъемMONITOROUT(COMP.1)(MiniD-Sub15Pin)

(→ стр. 98)

8. Мини-гнездоAUDIOOUT(StereoMini)(→ стр. 98)

9. РазъемS-VIDEOIN(MiniDIN4Pin)

(→ стр. 99)

10.РазъемVIDEOIN(RCA)(→ стр. 99)

11.VIDEO/S-VIDEOAUDIOINL/MONO,R(RCA)

(→ стр. 99)

12.ПортLAN(RJ-45)(→ стр. 102)

13.ПортUSB(ТипA)(→ стр. 54)

14.ПортPCCONTROLПорт[PCCONTROL](D-Sub9Pin)

(→ стр. 122)

 Кэтомупортуможноподключитьперсональныйком-

пьютерилисистемууправления.Врезультатепроекто-

ромможноуправлятьспомощьюсерийногопротокола

связи.Дляавторовсобственныхпрограммнастр.122

приведенытипичныекодыуправлениясПК.
