Энкор Корвет-23 10223 [10/12] Регулировка стола подачи и приёмного стола
![Энкор Корвет-23 10223 [10/12] Регулировка стола подачи и приёмного стола](/views2/1020798/page10/bga.png)
8
11.4. Установка на углы, отличающиеся от угла 90
0
в большую сторону, производится при использовании угломера или
специальных шаблонов.

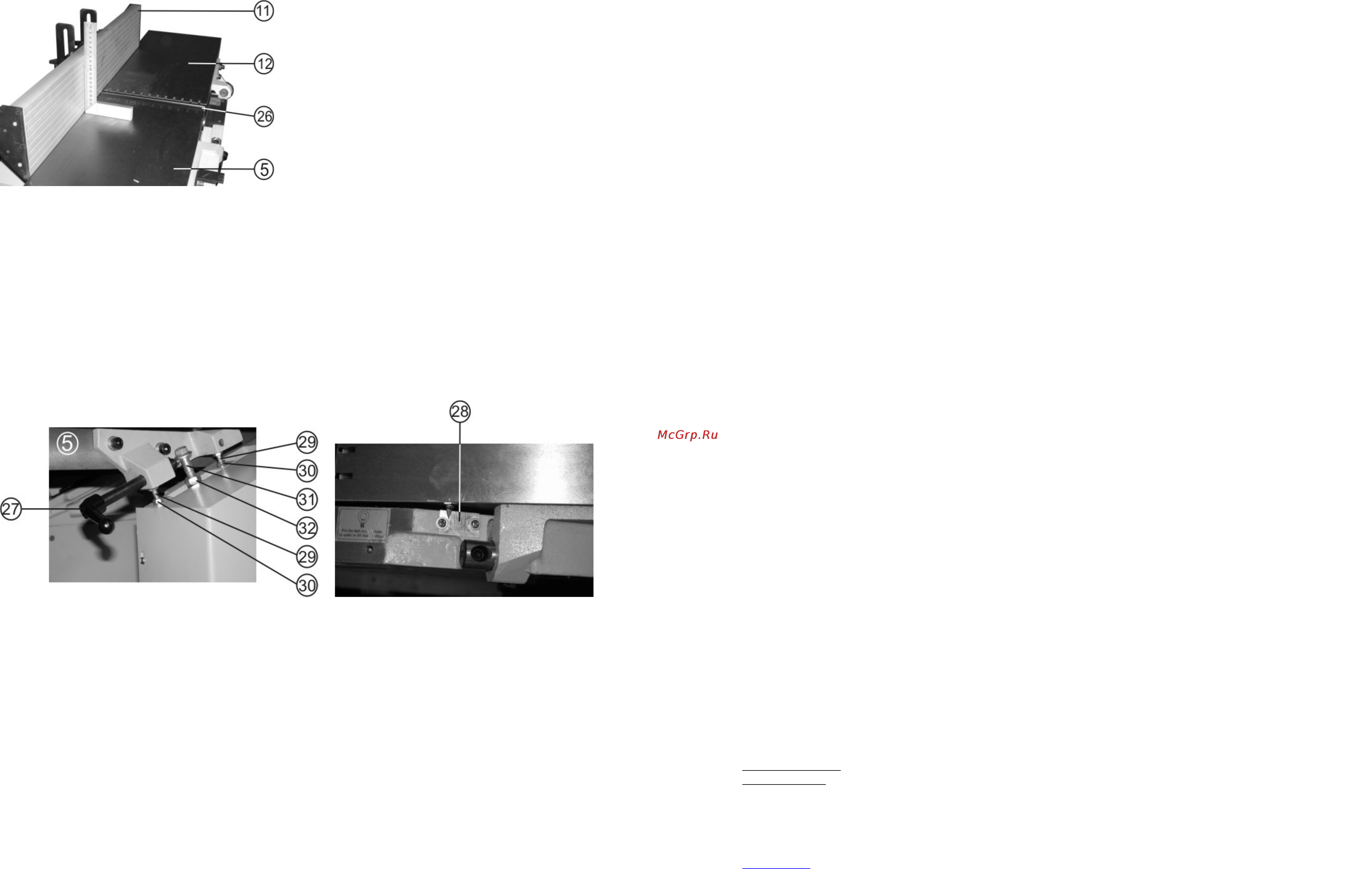

Рис.4
12. РЕГУЛИРОВКА СТОЛА ПОДАЧИ И ПРИЁМНОГО СТОЛА
12.1. Поворотом ручки фиксатора (27), Рис. 5, ослабьте фиксацию стола подачи (12), Рис. 4.
12.2. Регулировку глубины строгания производите вращением рукоятки перемещения стола подачи (13), Рис. 2а, глубину
строгания контролируйте по шкале (28), Рис.6.
12.3. По окончанию настройки глубины строгания зафиксируйте стол подачи (12), Рис. 4.
12.4. Регулировка приёмного стола производится аналогичным способом, выставляется в одной плоскости с высотой
ножей
строгального вала (26), Рис. 4.
12.5. Параллельность стола подачи (12) к ножам строгального вала (26), Рис. 4, установите регулировочными болтами (29),
по завершению регулировки зафиксируйте контргайками (30), Рис. 5.
12.6. Параллельность приёмного стола (5), Рис. 4, установите аналогично п.12.5.
12.7. Усилие фиксации стола подачи (12), Рис. 4, регулируйте болтом (31), фиксируйте контргайкой (32), Рис. 5.
12.8. Усилие фиксации приёмного стола (5), Рис. 4, регулируйте аналогично п.12.7.
Рис. 5 Рис. 6
13. РЕГУЛИРОВКА ЗАЩИТНОЙ ПЛАНКИ СТРОГАЛЬНОГО ВАЛА
13.1. Защитная планка строгального вала (10) играет роль крышки, закрывающей строгальный вал. Она обеспечивает
закрытие участка строгального вала, не используемого при строгании заготовки данной ширины, Рис 7.
13.2. Ослабьте винт фиксации (9) защитной планки строгального вала (10) так, чтобы защитная планка могла свободно
перемещаться вперед и назад. Установите заготовку на стол подачи (12), переместите защитную планку
(10) к заготовке так,
чтобы остался зазор между торцом защитной планки и заготовкой около 5мм и закрепите винт фиксации (9) защитной
планки строгального вала (10), Рис 7.
13.3. Ручками перемещения кронштейна защитной планки строгального вала (7) и изменением угла наклона защитной
планки строгального вала (8) произведите регулировки высоты и угла наклона защитной планки (10), Рис 3г.
13
23. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Машина модели "КОРВЕТ 23" соответствует требованиям ТУ-4833-007-44744687-2003, ГОСТ Р МЭК 1029-1-94, ГОСТ Р
МЭК 1029-2-3-96, ГОСТ Р 12.1.003-83, ГОСТ Р 51318.14.1-99, ГОСТ Р 51318.14.2-99, обеспечивающим безопасность жизни,
здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г
. __________________
подпись продавца штамп магазина
24. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу машины модели «Корвет» при соблюдении условий хранения, правильности
монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты,
выявленные в процессе эксплуатации машины в период
гарантийного срока. В случае нарушения работоспособности машины в течение гарантийного срока владелец имеет право на
ее бесплатный ремонт.
В гарантийный ремонт принимается машина при обязательном наличии правильно и полностью оформленного
и заполненного гарантийного талона установленного образца на представленную для ремонта машину с штампом
торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1.При отсутствии гарантийного талона.
2.При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки или
попытки разборки машины.
3.Если неисправность машины стала следствием нарушения условий хранения, попадания внутрь посторонних предметов,
жидкостей, нарушения
условий эксплуатации (эксплуатация без необходимых насадок и приспособлений, эксплуатация не
предназначенным режущим инструментом, насадками, дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса и его деталей.
Гарантия
не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные диски, ножи,
сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и ленточных машин, фильтры и
т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки, приводные
ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые уплотнения и т.п.
Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация машины, которая могла быть выявлена при продаже. Претензии от
третьих лиц не принимаются.
Машина в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы
машины, например: падение оборотов, изменение шума, появление
постороннего запаха, дыма, вибрации, стука, – прекратите работу и обратитесь в Сервисный Центр «Корвет» или
гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных
мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание машины, проведение регламентных работ, регулировок
, указанных в руководстве по
эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим
расценкам Сервисного Центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _______________________
дата подпись покупателя
Сервисный Центр “Корвет” тел./ факс (4732) 39-24-86, 619-645
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
