21. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ

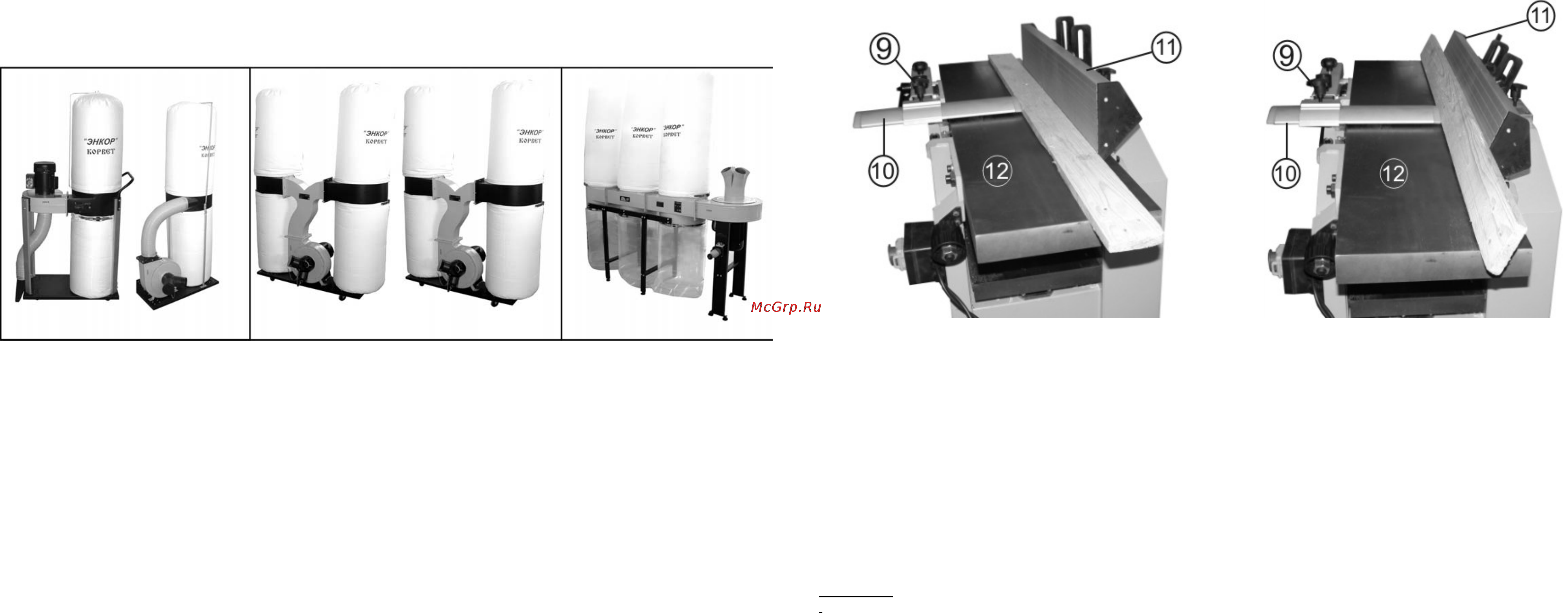

Для сбора стружки и древесной пыли при работе деревообрабатывающими машинами «КОРВЕТ», рекомендуем
использовать пылесосы «КОРВЕТ» различных модификаций (Рис.14, 15, 16), которые обеспечат надлежащие условия
работы и сохранят Ваше здоровье.
Рис .14 Рис. 15 Рис. 16
«КОРВЕТ 61» «КОРВЕТ 65» «КОРВЕТ 67»
750 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 14,2 м
3
/мин Расход воздуха 62.3 м
3
/мин Расход воздуха 76м
3
/
мин
Код для заказа 10261 Код для заказа 10265 Код для заказа 10267
«КОРВЕТ 64» «КОРВЕТ 66»
1500 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 42,6 м
3
/мин Расход воздуха 70,82 м
3
/мин
Код для заказа 10264 Код для заказа 10266
22. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
22.1. Необходимо регулярно очищать приводные звездочки от пыли и грязи с помощью щетки или сжатого воздуха.
Регулярно смазывайте все подшипники, шестерни, цепные передачи и цепи небольшим количеством машинного масла.
Регулярно очищайте ремни и шкивы от смазки, Рис.12.
22.2. Регулярно очищайте рабочие столы и строгальный вал от пыли, производите смазку
подшипников строгального вала и
роликов подачи и приема заготовки.
22.3. Регулярно очищайте столы (приемочный и подачи), стол для обработки заготовок по толщине от смолы. Для этого
необходимо очищать поверхности с применением керосина или бензина с последующим покрытием
путем распыления жидкости, обеспечивающей скольжение, такой как Siber-gleit или Molycote, чтобы заготовка легко
скользила.
9
14. СТРОГАНИЕ
Рис.7 Рис. 8
14.1. Строгание пласти, кромок и фасок
14.1.1. Рычаг включения валов автоподачи (17) установлен в нижнее положение, Рис.2б.
14.1.2. При строгании пласти, Рис. 7, заготовок шириной до 250 мм выберите соответствующую глубину строгания,
установите планку защитную строгального вала (10), как указано в разделе 13. Включите машину и, прижимая заготовку к
столу подачи (12) и направляющей планке (11), медленно и
равномерно подайте заготовку вперед, навстречу направлению
вращения строгального вала, Рис. 7.
14.1.3. При строгании кромки (боковой плоскости), выберите соответствующую глубину строгания, установите планку
защитную строгального вала (10), как указано в разделе 13. Установите угол наклона направляющей планки (11) 90
0
.
Включите машину и, прижимая заготовку к столу подачи (12) и направляющей планке (11), медленно и равномерно подайте
заготовку вперед, навстречу направлению вращения строгального вала.
14.1.4. При строгании фаски, (боковой плоскости), выберите соответствующую глубину строгания, установите планку
защитную строгального вала (10), как указано в разделе 13. Установите требуемый угол наклона направляющей планки (11).
Прижимая заготовку к столу
подачи (12) и направляющей планке (11), медленно и равномерно подайте заготовку вперед,
навстречу направлению вращения строгального вала Рис. 8.
Внимание:
Для предотвращения травм никогда не допускайте попадания рук в зону строгания.
Никогда не включайте машину, если не установлена защитная планка строгального вала.
Во время строгания не допускается использование заготовок толщиной менее 6 мм, шириной менее 20 мм и длиной менее 200
мм. Для предотвращения травм рекомендуем для подачи коротких заготовок использовать толкатель.
14.2. Строгание заготовок в определённый размер по толщине
14.2.1. Рычаг включения валов автоподачи
(17) установите в верхнее положение, Рис.2б.
14.2.2. Поверните ручку фиксации положения нижнего стола (22) против часовой стрелки, маховиком перемещения нижнего
стола (21) установите нижний стол (15) на требуемую высоту. Ручкой (22) зафиксируйте положение нижнего стола (15),
Рис.2б.
14.2.3. Включите машину, положите заготовку обработанной стороной вниз на поверхность нижнего стола (15), Рис. 2б,
медленно подайте ее вперед,
чтобы подающий ролик захватил заготовку и начал подавать ее автоматически. Если толщина
заготовки неравномерная, сначала необходимо подавать более толстую сторону.
14.2.4. Так как рабочее место оператора меняется, на панели машины предусмотрена ещё одна кнопка выключения машины
(16), Рис.2б.
15. УДАЛЕНИЕ СТРУЖКИ ПРИ СТРОГАНИИ
Машина оснащена патрубком пылесборника (3), Рис.2а, диаметром 100 мм
для удаления стружки и древесной пыли, к
которому присоединяется шланг пылесоса. Патрубок пылесборника (3), Рис.2а, для удаления стружки и древесной пыли
расположен над столом обработки заготовки по толщине. Одновременно с началом работы рекомендуется включить пылесос,
и стружка будет собираться в мешке пылесоса.
16. ПЕРЕОБОРУДОВАНИЕ МАШИНЫ
16.1. Переоборудование машины в режим строгания заготовок
в определённый размер по толщине.
16.1.1. Поворотом ручки (37) против часовой стрелки ослабьте фиксацию направляющей планки (11), снимите направляющую
планку (11), Рис. 3д.
Содержание
- Ооо энкор инструмент воронеж 1
- Общие указания 3
- Комплектность 4
- Технические данные 4
- 5 устройство защиты или автомат защиты необходимо регулярно проверять если двигатель постоянно перегружается колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу машины однако при тяжёлой нагрузке необходимо чтобы на двигатель подавалось напряжение 220 в 5 чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток 5 при большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с двигателем поэтому для нормального функционирования этой машины необходимо достаточное поперечное сечение подводящих проводов приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щ 7
- До 15м 1 5 мм2 7
- Кнопка выключателя 17 рычаг включения валов автоподачи 18 съёмный кожух 19 винты крепления съемного кожуха 20 шкала перемещения нижнего стола 21 маховик перемещения нижнего стола 22 ручка фиксации положения нижнего стола 7
- Основание 2 рукоятка перемещения приёмного стола 3 патрубок пылесборника 4 ручка крепления кронштейна защитной планки строгального вала 5 стол приемный 6 кронштейн защитной планки строгального вала 7 ручка перемещения кронштейна защитной планки строгального вала 8 ручка изменения угла наклона защитной планки строгального вала 9 ручка фиксации защитной планки строгального вала 10 защитная планка строгального вала 11 направляющая планка 12 стол подачи 13 рукоятка перемещения стола подачи 14 магнитный пускатель 15 стол обработки заготовок по толщине 7
- Распаковка 6 распаковка 6 откройте упаковку и извлеките из нее машину и все комплектующие 6 проверьте комплектность машины 7 устройство машины 7
- Рис а рис 2б 7
- 8 однофазный электродвигатель 8
- Детали сборки корвет 23 позиция по схеме сборки 8
- При условии полного обесточивания машины вилка шнура электропитания машины должна быть отключена от 8
- Рис а ри 8
- Розетки 8
- Убедитесь в том что напряжение и частота сети соответствуют данным на этикетке машины а также в том что 8 убедитесь в том что напряжение и частота сети соответствуют данным на этикетке машины а также в том что шнур питания укомплектован соответствующей вилкой электродвигатель должен быть надежно заземлен провод заземления электродвигателя зеленый с желтой полосой 9 магнитный пускатель 9 машина оснащена магнитным пускателем предотвращающим самопроизвольное включение после отключения питания магнитный пускатель 14 рис а закрыт защитным кожухом с крышкой предотвращающей самопроизвольный пуск машины после нажатия на крышку как показано на рис а при закрытом кожухе машины автоматически отключается от питания машину можно включить только после открытия крышки кожуха и нажатия зеленой кнопки в случае необходимости экстренного отключения машины следует нажать на крышку кожуха в результате чего произойдет отключение питания и останов машины предупреждение машина должна быть заземлена 10 сборка 8
- Г ри 9
- Регулировка защитной планки строгального вала 10
- Регулировка стола подачи и приёмного стола 10
- Рис рис 8 11
- Рис 3 12
- Рис рис 0 12
