16
№* п/п Код Наименование Кол №* п/п Код Наименование Кол
534 124246 Винт М6х10 3 574 124283 Штифт 5х16 2
535 124247 Винт М6х8 8 575 124284 Рукоятка 1
536 124248 Винт М5х8 2 577 124285 Шарикоподшипник 2
537 124249 Шайба пружинная 13 578 124286 Винт М6х10 4
538 124250 Винт М6х25 3 579 124287 Полукольцо диам. 22 2
539 124251 Болт М6х15 6 580 124288 Винт М6х10 1
540 124252 Гайка М6 12 581 124289 Ремень резиновый 1
541 124253 Винт М3х10 2 582 124290 Шарикоподшипник 1
542 124254 Втулка опорная 1 583 124291 Штифт 1
544 124255 Прокладка антивибрационная 1 586 123942 Ремень клинообразный К-1092 1
545 124256 Винт М3х10 6 587 124293 Шайба диам. 10 2
546 124257 Винт М8х16 6 588 124294 Винт М6х20 4
547 124258 Винт М8х12 1 589 124295 Болт М5х40 1
548 124259 Винт М6х12 4 590 124296 Винт М5х40 4
549 124260 Винт М4х10 2 591 124297 Гайка М8 4
550 124261 Винт М6х12 18 592 124298 Гайка М6х20 4
552 124262 Гайка М12 2 593 124299 Винт М5х8 1
553 124263 Шайба диам.6 1 594 124300 Шайба пружинная, диам.5 1
554 124264 Планка антивибрационная 1 595 124301 Болт М8х16 4
555 124265 Маслёнка 1 596 124302 Винт М6х10 6
556 124266 Уплотнитель 1 599 124303 Электродвигатель 1
557 124267 Шарикоподшипник 2 600 124304 Пускатель магнитный 1
558 124268 Шарикоподшипник 2 601 124305 Заклепка диам. 3х5 2
559 124269 Болт М6х55 2 605 124306 Болт М8х25 4
560 124270 Гайка М10 6 606 124307 Болт М6х45 1
561 124271 Штифт 5х30 1 607 124308 Болт М6х45 1
562 124272 Полукольцо диам. 10 1 608 124309 Винт М6х25 4
563 124273 Полукольцо, диам. 18 1 613 124310 Винт М6х18 2
564 124274 Винт М4х10 2 614 124311 Полукольцо диам. 6 2
565 124275 Болт 4 700 124312 Узел рамы 1
566 124276 Винт М8х70 1 701 124313 Узел строгального стола 1
567 124277 Шпонка 1 702 124314 Узел строгального вала 1
568 124278 Гайка М8 4 703 124315 Узел стола обработки по толщине 1
569 124279 Цепь 1 704 124316 Узел муфты рейсмусового станка 1
570 124280 Цепь 1 705 124134 Узел устройства вытяжки опилок 1
571 124281 Цепь 1 706 124292 Узел ограждения 1
573 124282 Втулка 8 707 124317 Узел защитного кожуха 1
5
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается;
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную работу
машины. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.
5.2.3. Чаще всего
проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с помощью
квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый ток.
5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения
, которое приводит к проблемам с двигателем. Поэтому для нормального
функционирования этой машины необходимо достаточное поперечное сечение подводящих проводов. Приведённые в таблице
данные о длине подводящих проводов относятся к расстоянию между распределительным щитом, к которому подсоединена
машина, и вилкой штепсельного разъёма машины. При этом не имеет значения, осуществляется подвод электроэнергии к
машине через стационарные подводящие провода, через удлинительный кабель или через комбинацию стационарных и
удлинительных кабелей. Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом, а на другом –
розетку, совместимую с вилкой Вашей машины.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм2
6. РАСПАКОВКА
6.1. Откройте упаковку и извлеките из нее машину и все комплектующие.
6.2. Проверьте комплектность машины.
7. УСТРОЙСТВО МАШИНЫ

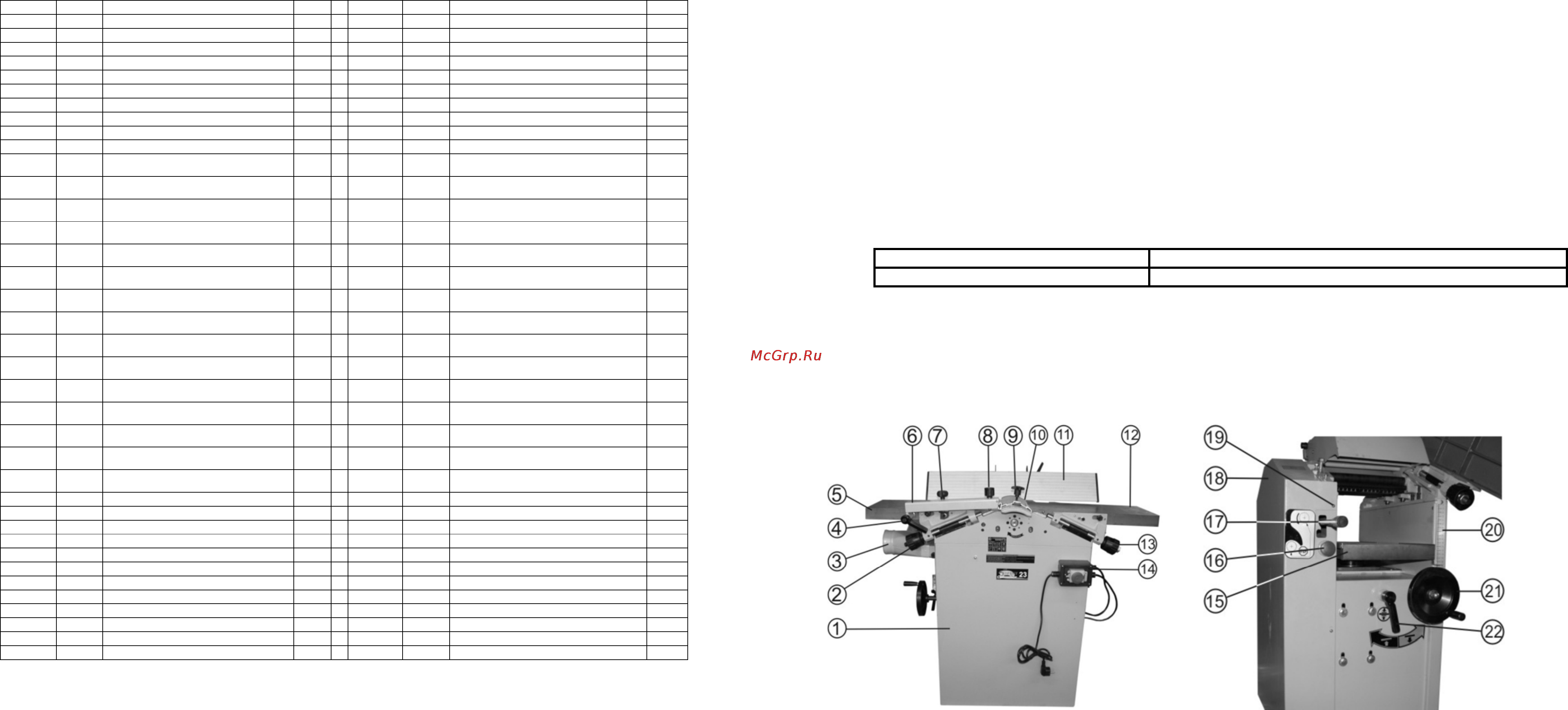

Рис.2а Рис. 2б
1. Основание
2. Рукоятка перемещения приёмного стола
3. Патрубок пылесборника
4. Ручка крепления кронштейна защитной планки
строгального вала
5. Стол приемный
6. Кронштейн защитной планки строгального вала
7. Ручка перемещения кронштейна защитной планки
строгального вала
8. Ручка изменения угла наклона защитной планки
строгального вала
9. Ручка фиксации защитной планки строгального вала
10. Защитная планка строгального вала
11. Направляющая планка
12. Стол подачи
13. Рукоятка перемещения стола подачи
14. Магнитный пускатель
15. Стол обработки заготовок по толщине
16. Кнопка выключателя
17. Рычаг включения валов автоподачи
18. Съёмный кожух
19. Винты крепления съемного кожуха
20. Шкала перемещения нижнего стола
21. Маховик перемещения нижнего стола
22. Ручка фиксации положения нижнего стола
