2

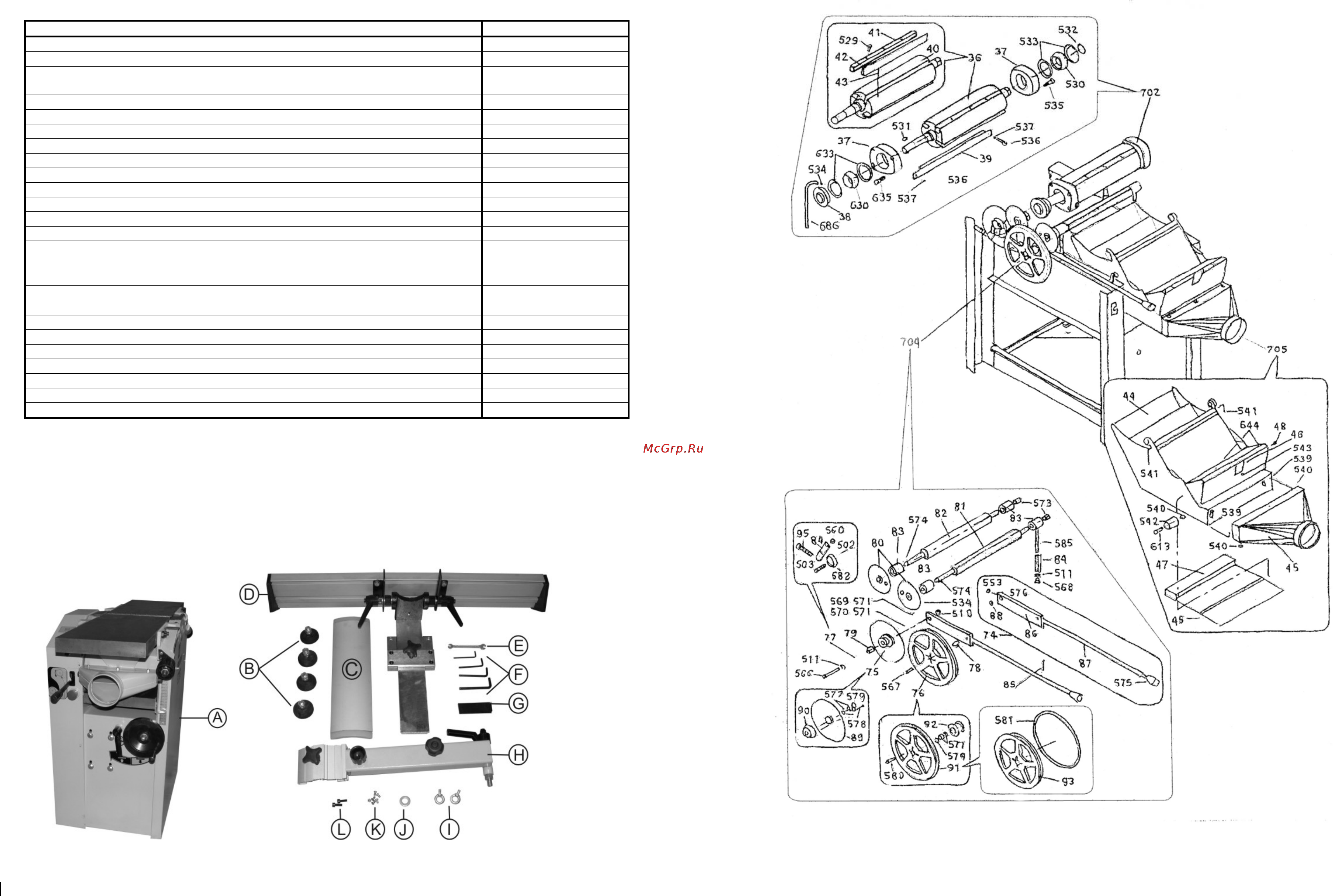

2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры машины приведены в табл. 1
Таблица 1
Наименование параметра Значение параметра
1. Номинальное напряжение питания, В 220 ± 22
2. Частота сети, Гц 50
3. Род тока
переменный,
однофазный
4. Номинальная потребляемая мощность, Вт
1100
5. Тип электродвигателя асинхронный
5. Длина стола строгального, мм 1085
6. Ширина строгального стола, мм 250
7. Длина стола для обработки по толщине (рейсмуса), мм 600
8. Ширина стола для обработки по толщине (рейсмуса), мм 250
9. Частота вращения строгального вала на холостом ходу, об/мин 4000
10. Максимальная толщина заготовки для обработки по толщине, мм 180
11. Максимальная ширина обрабатываемой заготовки, мм 250
12. Максимальная глубина строгания, мм 2,5
13. Максимальная глубина строгания при обработке по толщине, мм
ширина заготовки до 100 мм
ширина заготовки более 100 мм
2,5
1,2
14. Скорость автоматической подачи заготовки при обработке по толщине,
м/мин
8
15. Строгальный вал (диаметр х длина), мм 75х250
16. Диаметр подающего вала, мм 40
17. Регулировка угла направляющей линейки, градусов 0-45
18. Количество ножей, шт. 3
19. Размер ножей, мм 250х30,5х3,2
20. Диаметр патрубка пылесборника, мм 100
21. Масса, кг 140
2.1. По электробезопасности машина модели "КОРВЕТ 23" соответствует I классу защиты от поражения электрическим
током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения
в конструкцию. При необходимости информация об этом будет прилагаться отдельным листом к «Руководству»
3. КОМПЛЕКТНОСТЬ
Рис.1а Рис. 1б
19
СХЕМА СБОРКИ МАШИНЫ "КОРВЕТ 23"
Схема3
