14

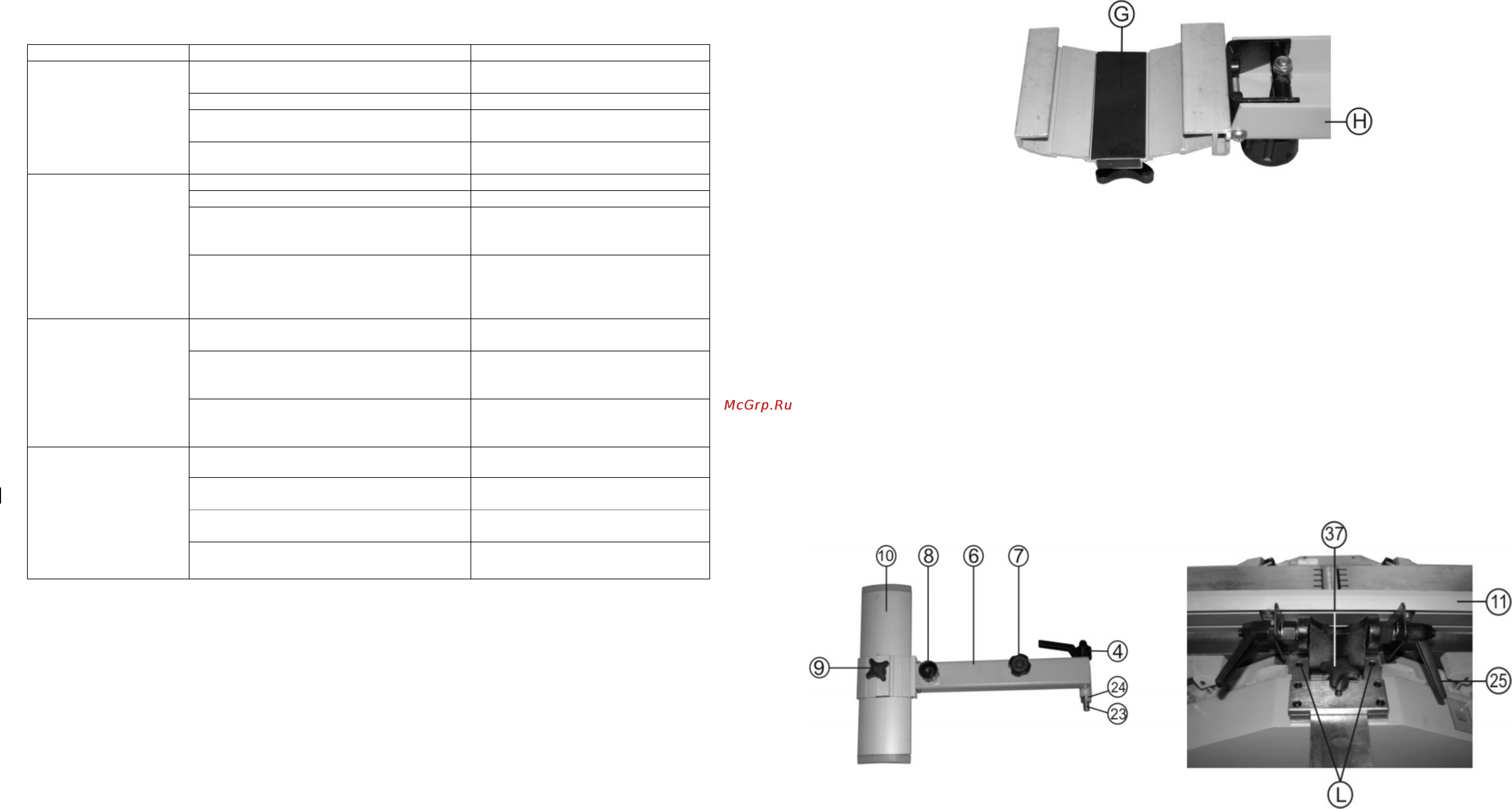

25. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании комбинированной строгальной машины
является правильная регулировка и балансировка. Если вам кажется, что машина строгает неточно, необходимо
проверить все регулировки и установки. Обратите внимание также на тот факт, что если вы меняете одну
регулировку, она часто оказывает влияние
на другие регулировки. Лучше всего проверить все регулировки во время
устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие напряжения в
сети
2. Неисправен выключатель 2. Проверить выключатель
3. Статор или ротор сгорели
3. Обратиться в специализированную
мастерскую для ремонта.
1. Двигатель не
запускается
4. Питание не поступает, так как сетевой
выключатель разомкнут
4. Установить предохранитель или
контрольный выключатель
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Сгорела обмотка или обрыв в обмотке
3. Обратиться в специализированную
мастерскую для ремонта
2. Двигатель не
развивает полную
скорость и не работает
на полную мощность
4. Слишком длинный удлинительный шнур
4. Заменить шнур на более короткий,
убедиться, что он отвечает
требованиям п.5.2.4.
1. Двигатель перегружен
1. Уменьшить скорость подачи
заготовки
2. Обмотки сгорели или обрыв в обмотке
2. Обратиться в специализированную
мастерскую для ремонта
3. Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
3. Предохранители или прерыватели имеют
недостаточную мощность
3. Установить предохранители или
прерыватели соответствующей
мощности
1. Затуплены ножи 1. Заточить или заменить ножи
2. Не отрегулированы ножи 2. Правильно установить выступ
ножей
3. Строгальный вал плохо закреплён 3. Затяните болты крепления
строгального вала
4. Повышенная
вибрация
4. Прочие причины 4. Проверьте машину в
специализированной мастерской
7
Рис.3в
10.1. Выкрутите винты съемного кожуха (19), снимите съёмный кожух (18) Рис.2б, выкрутите болты (М) крепления машины к
днищу упаковочного ящика, Рис.3а, в отверстия крепления машины, установите четыре опоры (B), Рис. 1б.
10.2. Установите съёмный кожух (18), закрепите крепёжными винтами (K), Рис.2б.
10.3. Для перемещения машины на верхней панели предусмотрены места крепления рым-болтов (I),
Рис.3б.
10.4. Для сборки кронштейна защитной планки строгального вала (3), Рис.2а, необходимо, как показано на Рис.3в, в
кронштейн (Н), Рис.1б, вставить пластину (G), Рис.1б. Выкрутите против часовой стрелки ручку фиксации защитной планки
строгального вала (9), и, как показано на Рис.3г, вставьте защитную планку (10), ручкой фиксации защитной планки
строгального
вала (9) зафиксируйте положение защитной планки (10).
10.5. Вращая, по часовой стрелке, ручку крепления кронштейна защитной планки строгального вала (4) установите кронштейн
защитной планки строгального вала (6) в резьбовое соединение приёмного стола (5), Рис. 2а. Положение кронштейна
защитной планки строгального вала (6) зафиксируйте контргайкой (24), при условии свободного перемещения (без люфта)
кронштейна защитной планки строгального вала (6) на установочной
шпильке (23), Рис.3г.
10.6. Совместите отверстия (N), Рис. 3б, с отверстиями на пластине направляющей планки (D), вставьте два болта (L), вращая
болты при помощи шестигранного ключа (F) по часовой стрелке, затяните до определенного усилия, Рис. 1.б, Рис. 3д.
10.7. Установите магнитный пускатель (14), как показано на Рис.2а. Для этого необходимо выкрутить четыре винта и снять
крышку
корпуса магнитного пускателя (14). Выкрутите два винта на боковой панели машины, совмещая отверстия,
расположенные по диагонали нижней стенки корпуса магнитного пускателя (14) и боковой панели машины. Закрутите до
определённого усилия вышеуказанные винты на прежнее место. Закрутите четыре винта крышки корпуса магнитного
пускателя (14), Рис. 2а.
Рис.3г Рис.3д
11. РЕГУЛИРОВКА НАПРАВЛЯЮЩЕГО УСТРОЙСТВА (Рис.3д)
11.1. Поворотом рукояток (25) против часовой стрелки ослабьте фиксацию положения направляющей планки (11).
Конструкция рукоятки (25) предусматривает увеличенный ход поворота за счёт пружины, если рукоятку (25) оттянуть, то её
можно переставить в другое положение.
11.2. Поворотом против часовой стрелки ослабьте винт фиксации перемещения направляющей планки (37).
11.3. При помощи угольника, установите
направляющую планку (11) под углом 90
0
к столу подачи, Рис.4, зафиксируйте
положение планки винтом фиксации (37) и ручками фиксации (25), Рис.3д. Проверьте установку упорного болта,
расположенного с внутренней стороны направляющей планки (11) так, чтобы в положении 90
0
направляющая планка (11)
упиралась в болт, при необходимости произведите регулировку установки упорного болта.
