10
16.1.2. Поворотом ручки фиксатора (27) ослабьте фиксацию приёмного стола (5), потянув ручку фиксатора (27) выведите
фиксатор из зацепления с болтом (31), Рис. 5.
16.1.3. Повторите п.п.16.1.1-16.1.2 для крепления стола подачи (12).
16.1.4. В первую очередь, поверните вокруг оси крепления приёмного стола (5) до упора на угол более 90
0
, как показано на
Рис. 9, только после этого поднимите стол подачи (12).
16.1.5. Если патрубок пылесборника (3) соединен со шлангом пылесоса, то его необходимо отсоединить, Рис. 9.
16.1.6. Поверните патрубок пылесборника (3) вокруг оси крепления на угол 180
0
, при этом, должен раздаться характерный
щелчок срабатывания замка (33), Рис. 10.
ВНИМАНИЕ: Машина оборудована системой, не позволяющей произвести включение ее до тех пор, пока машина
полностью не переоборудована в одно из рабочих состояний. Тем не менее, все работы, связанные со сборкой,
настройкой и техническим обслуживанием машины, выполняйте при условии полного обесточивания машины,
вилка шнура электропитания машины должна быть отключена от питающей розетки.
16.2. Переоборудование машины в режим строгания пласти, кромок и фасок.
16.2.1. Если патрубок пылесборника (3) соединен со шлангом пылесоса, то его необходимо отсоединить, Рис. 9.
16.2.2. Отожмите пластину замка (33), Рис.10.
16.2.3. Переоборудование производите в обратной последовательности п.16.1.

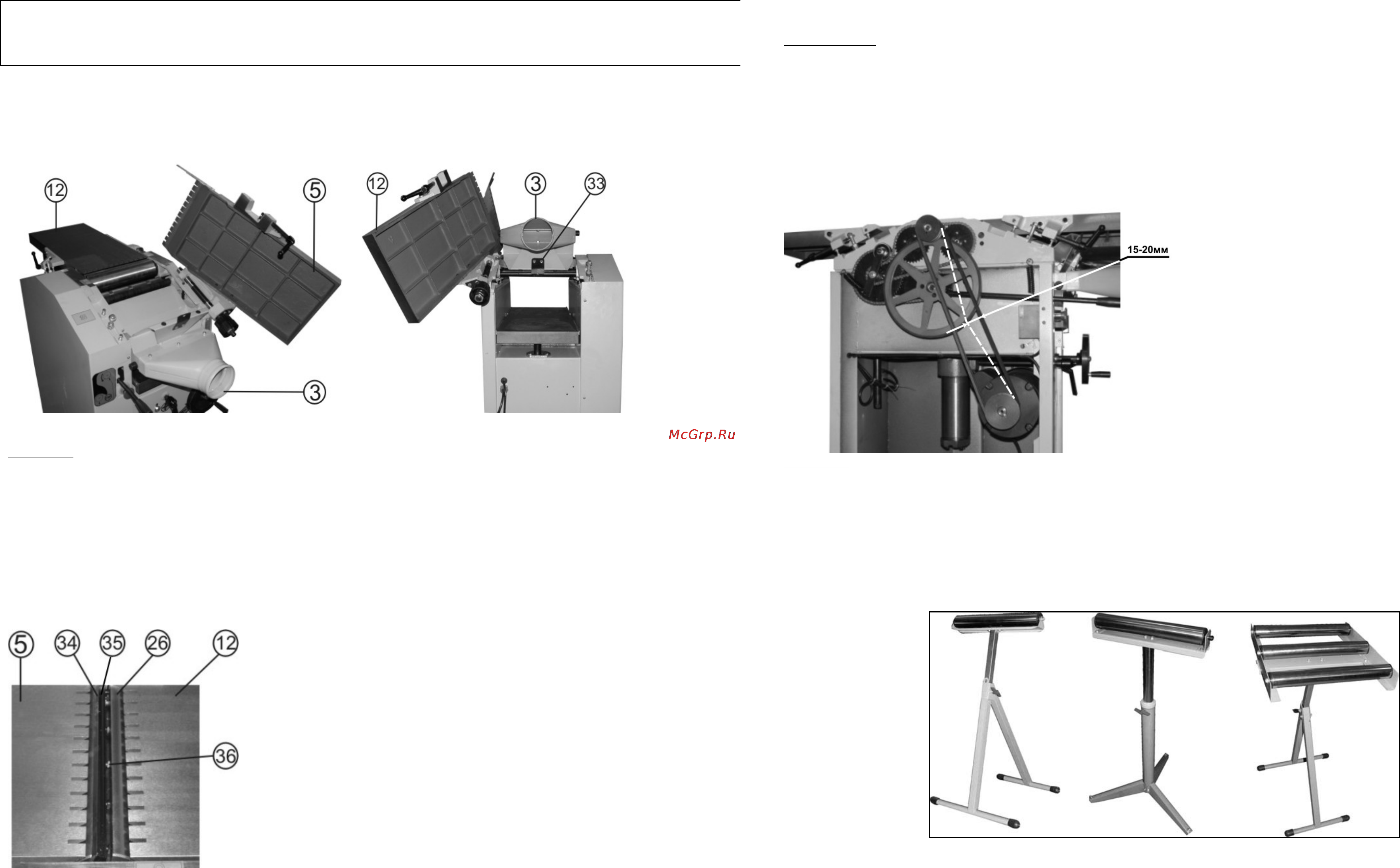

Рис.9 Рис.10
17. ЗАМЕНА НОЖЕЙ
Внимание:
Перед заменой ножей необходимо отключить машину от электрической сети питания.
17.1. Отключите машину, отсоедините вилку шнура питания машины от розетки электросети. Установите направляющую
планку (11) и защитную планку строгального вала (10), Рис.2а так, чтобы строгальный вал (26), Рис.11, был открыт на всю
длину.
17.2. Ослабьте винты (36) крепления прижимной пластины (35), вращая их по часовой
стрелке гаечным ключом, снимите
прижимную пластину (35) вместе с ножами (34) с ножевого вала (26), очистите прижимную пластину (35), гнездо
прижимной пластины (35) и ножи (34) от опилок и пыли. Осмотрите ножи (34), прижимную пластину (35) и винты (36).
Поврежденные детали следует заменить. Затем полностью соберите строгальный вал (26), ножи (34) и прижимную
пластину (35), надежно установите в пазы строгального вала (26), вращая
винты крепления (36) прижимной пластины (35)
против часовой стрелки. На этом этапе винты следует только слегка закрепить Рис.11.
Рис.11
11
18. УСТАНОВКА НОЖЕЙ
18.1. Проверьте выступ ножей (34) (рекомендуемый 0,7-0,8 мм, но не более 1,1 мм) относительно строгального вала (26).
18.2. Проверьте выступ ножей (34) над поверхностью приемного стола (5) с помощью индикатора или путем
непосредственной установки режущих кромок ножей (34) по кромке поверхности приемного стола (5). Выступ ножей должен
быть не более 0.1 мм, но не ниже поверхности приемного
стола (5). После установки ножей (34) строгального вала (26) в
правильное положение надежно закрепите винты (36), начиная с центральных винтов и заканчивая внешними винтами, Рис.
11.
ПРЕДУПРЕЖДЕНИЕ! Запрещается использовать ножи, конструктивно отличающиеся от установленных или
рекомендуемых изготовителем.
ВНИМАНИЕ:
Не рекомендуется использовать различные удлинители гаечных ключей или другие приспособления,
чтобы предотвратить чрезмерный крутящий момент и возможное повреждение резьбы прижимной пластины или
винтов. Для собственной безопасности следует немедленно заменить поврежденную прижимную пластину или винты
с поврежденной резьбой.
19. НАТЯЖЕНИЕ РЕМНЯ
После первых пяти часов работы необходимо проверить натяжение ремней. Выкрутите
винты съемного кожуха (19),
снимите съёмный кожух (18) Рис.2б. Проверьте натяжение ремней, нажав пальцем на ремень в его средней части. Прогиб
ремня должен составлять приблизительно 15-20 мм. Если прогиб ремня слишком большой, ослабьте четыре винта,
закрепляющие электродвигатель и отрегулируйте натяжение ремня, Рис.12.
Рис.12
Внимание:
Во время регулировки натяжения ремня шнур питания машины должен быть отключен от розетки
электросети.
20. ОПОРА РОЛИКОВАЯ
Для создания удобства при работе с комбинированной строгальной машиной рекомендуем приобрести опору роликовую
(Рис.13), которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче
готового изделия после обработки.
Рис.13
Код для заказа 29941 Код для заказа 29940 Код для заказа 29942
