4

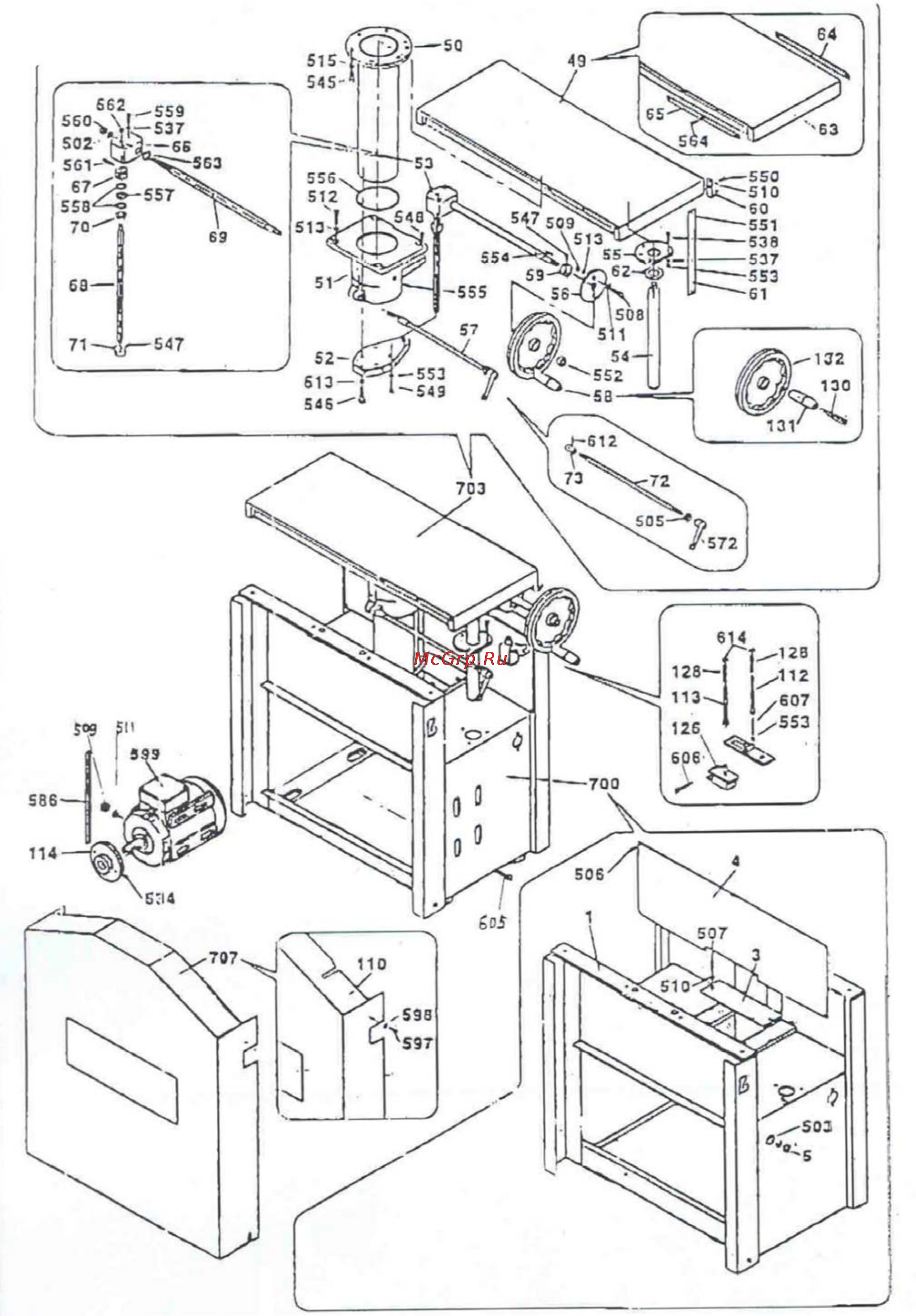

4.2.2. Никогда не включайте машину при снятом строгальном вале или снятом кожухе привода.
4.2.3. Никогда не производите строгание или фугование заготовок глубже указанных в технических характеристиках.
4.2.4. Используйте толкатели для подачи заготовок при строгании или фуговании.
4.2.5. Из заготовки необходимо удалить гвозди или иные инородные предметы, которые могут стать причиной
поломки
ножей строгального вала.
4.2.6. Будьте осторожны при регулировке или замене ножей, чтобы не порезать руки.
4.2.6. Никогда не опускайте руку в отверстие для удаления опилок, если машина включена в электрическую сеть.
4.2.7. После включения машины подождите, пока строгальный вал достигнет максимальной скорости перед его
использованием.
4.2.8. Не выполняйте операции строгания
на заготовках короче 200 мм, уже 20 мм или тоньше чем 6 мм.
4.2.10. Подавайте заготовки к строгальному валу только навстречу направлению его вращения.
4.2.11. Никогда не включайте машину, если заготовка касается ножей.
4.2.12. Заготовки, длиннее, чем длина стола, необходимо поддерживать с помощью опоры роликовой или другого
приспособления, высотой равной высоте стола.
4.2.13. Постоянно контролируйте положение
заготовки. Не допускайте, чтобы заготовка при строгании упиралась в
строгальный вал без прижатия к направляющей планке. Заготовка может выскочить из машины на большой скорости и
нанести серьезную травму.
4.2.14. Не пытайтесь выполнять операции, с которыми вы незнакомы.
4.2.15. Не допускайте попадание рук непосредственно под строгальный вал.
4.2.16. Никогда не стойте на одной
линии с линией подачи заготовки. Во избежание травмы при отдаче заготовки всегда
стойте боку.
4.2.17. Не используйте машину вблизи легковоспламеняющихся жидкостей или газов.
4.2.18. Обрабатываемую заготовку постоянно прижимайте к направляющей планке и поверхности рабочего стола, чтобы
она не могла качаться или вращаться. Под заготовкой не должны скапливаться опилки.
4.2.19. Не строгайте одновременно
несколько заготовок.
4.2.20. Особенно внимательными будьте при строгании больших, очень маленьких или неудобных заготовок.
4.2.21. Не прикасайтесь к строгальному валу машины во время ее работы.
4.2.22. Если вам что-то показалось ненормальным в работе машины, немедленно прекратите ее эксплуатацию.
4.2.23. Всегда будьте внимательны, особенно при выполнении повторяющихся монотонных действий. Не
успокаивайтесь ошибочным
чувством безопасности.
4.2.24. Не допускайте неправильной эксплуатации шнура питания. Не тяните за шнур питания при отсоединении вилки
от розетки. Оберегайте шнур питания от нагревания, попадания на него масла или воды и от повреждение об острые кромки.
4.2.25. Не используйте машину для строгания других материалов, кроме древесины.
4.2.26. При подготовке к работе подключите
к машине пылесос.
ПРЕДУПРЕЖДЕНИЕ: Пыль, образующаяся от некоторых пород древесины, содержащей консерванты, может быть
опасной для здоровья. Всегда работайте в хорошо вентилируемом помещении с использованием соответствующих средств
защиты и удаления пыли.
4.2.27. При строгании заготовок необходимо помнить о максимальных возможностях машины (см. табл.1).
4.2.28. После запуска машины, прежде чем произвести строгание, дайте
ей поработать некоторое время на холостом
ходу. Если в это время вы услышите посторонний шум или почувствуете сильную вибрацию, выключите машину,
отключите вилку шнура питания от розетки электрической сети и установите причину этого явления. Не включайте машину
до выявления и устранения причины неисправности.
Избегайте неудобных положений рук, т. к. при
внезапном соскальзывании одна или обе руки могут оказаться в
зоне строгания.
5. ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ: Проверьте соответствие напряжения источника питания и соединений требованиям вашей машины.
Для этого достаточно взглянуть на табличку с техническими данными на машине.
5.1. Электрические соединения. Требования к шнуру питания
5.1.1. Запрещается переделывать вилку, если
она не входит в розетку. Вместо этого квалифицированный электрик
должен установить соответствующую розетку.
5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный Сервисный центр.
ПРЕДУПРЕЖДЕНИЕ: Эта машина предназначена для использования только в сухом помещении. Не
допускайте установку машины во влажных помещениях.
5.2 Требования к двигателю
ВНИМАНИЕ! Для исключения опасности
повреждения двигателя регулярно очищайте двигатель от опилок и
древесной пыли. Таким образом обеспечивается его беспрепятственное охлаждение.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите машину. Отключите
вилку шнура питания машины от розетки и попытайтесь по таблице возможных неисправностей найти и устранить
возможную причину.
17
