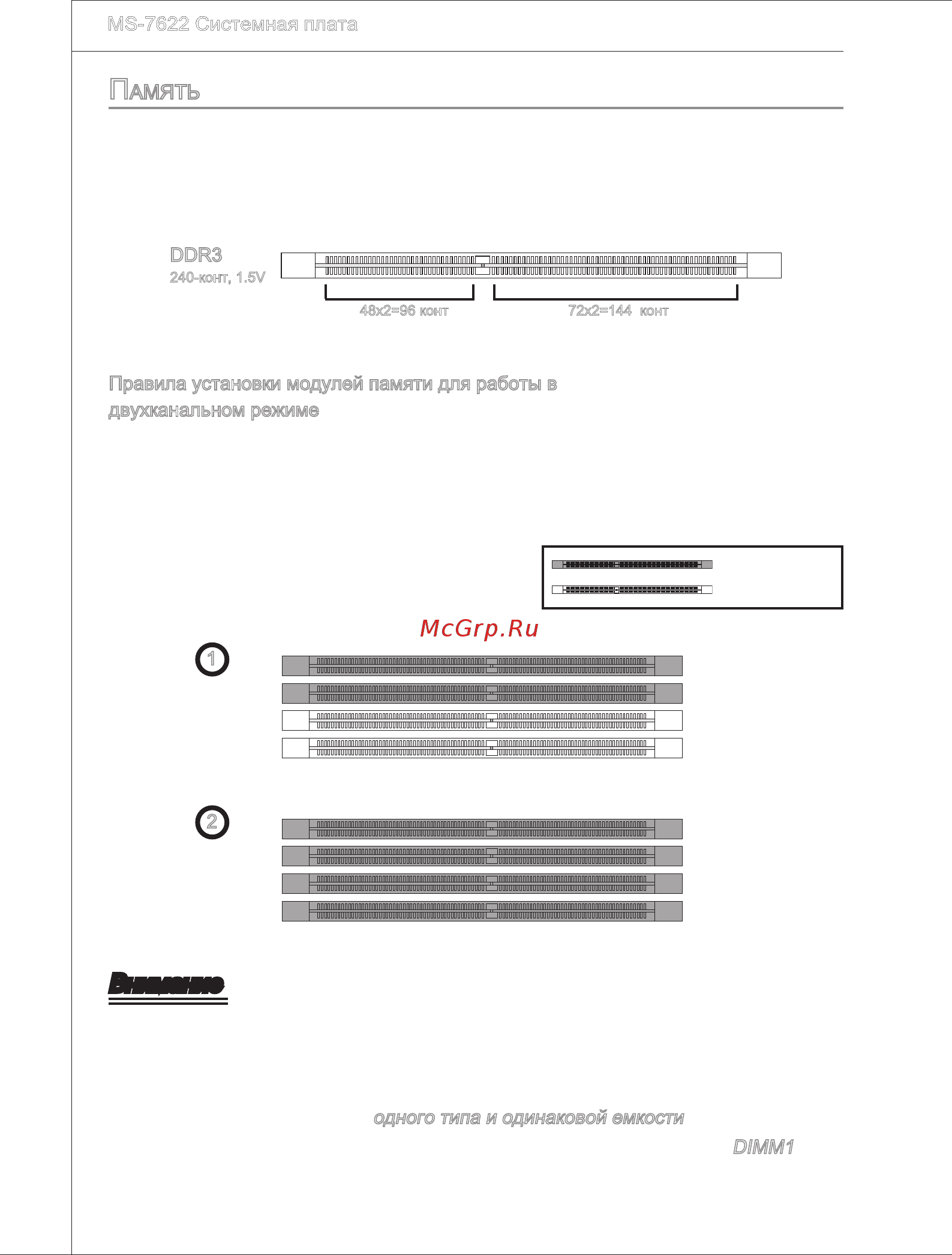

![MSI 790X-G45 [120/146] Память](/views2/1208818/page120/bg78.png)
Ru-8
MS-7622 Системная плата
▍
память
Слоты DIMM используются для установки модулей памяти.
За дополнительной информацией о совместимых компонентах обратитесь на
сайт
http://www.ms.com/ndex.php?func=testreport
DDR3
240-конт, 1.5V
48x2=96 конт 72x2=144 конт
Правила установки модулей памяти для работы в
двухканальном режиме
В двухканальном режиме модули памяти могут передавать и принимать
данные по 2 шинам одновременно. При использовании двухканального режима
производительность системы повышается. Ниже приведены правила заполнения
слотов памяти для работы в двухканальном режиме.
Установлено
Не установлено
1
DIMM1
DIMM2
DIMM3
DIMM4
2
DIMM1
DIMM2
DIMM3
DIMM4
Внимание
Модули DDR3 не взаимозаменяемы с модулями DDR2, и стандарт DDR3 не
имеет обратной совместимости. Следует всегда устанавливать модули памяти
DDR3 в разъемы DDR3 DIMM.
Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов
у вас установлены модули одного типа и одинаковой емкости.
Чтобы система загрузилась, вначале установите модули в разъем DIMM1.
•
•
•
