Ru-21
Русский
После установки всего аппаратного и программного обеспечения, перезагрузите
систему. После входа в операционную систему, кликните значок “Catalyst™
Control Center” в системной области панели задач. Для работы CrossFreX™

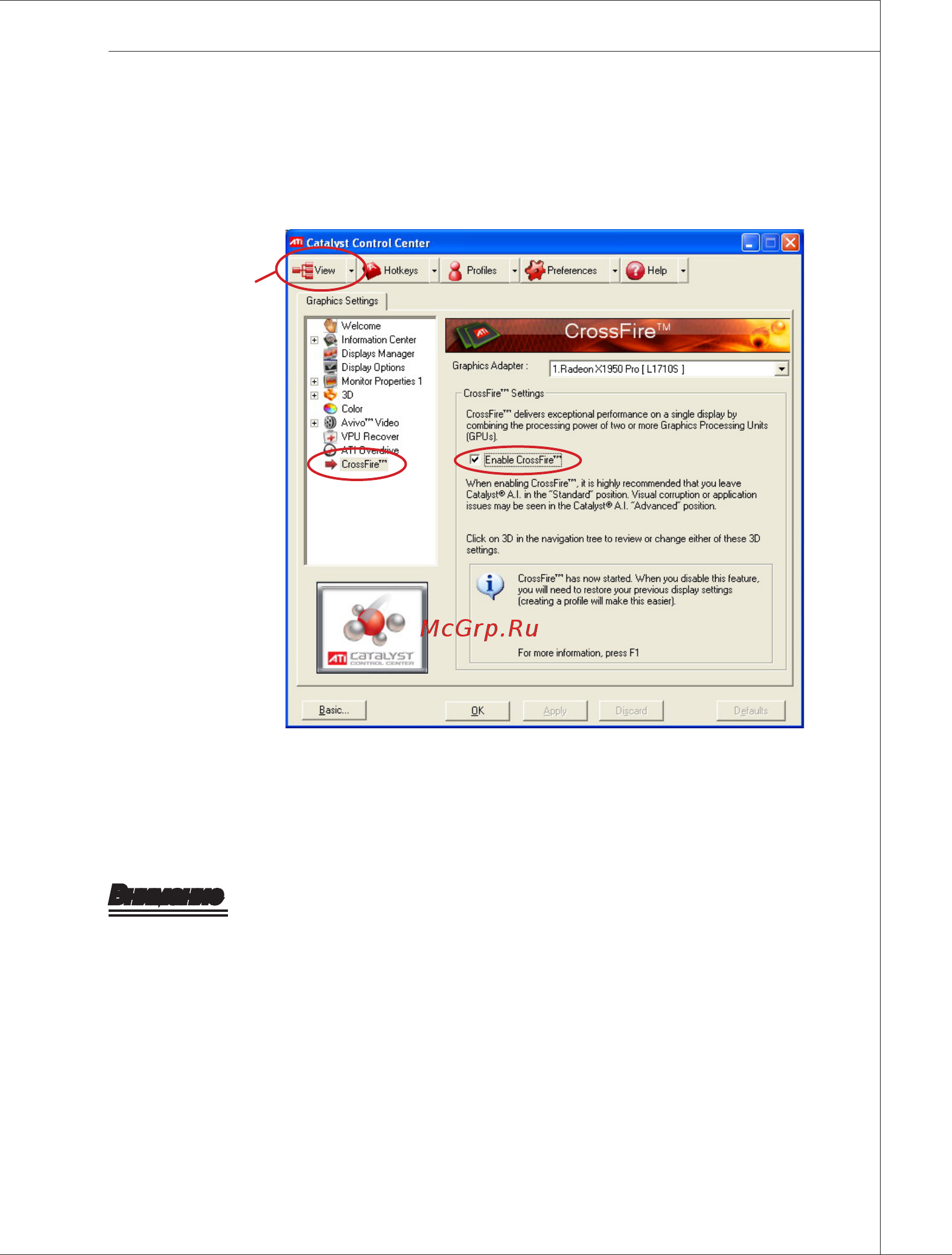

вам нужно включить опцию CrossFreX, которая находится в Catalyst™ Control
Center (см. изображение ниже):
3.
Выберите Advanced Vew
из меню Vew.
Внимание
Система на базе ATI CrossFreX™ может работать в 4 режимах:
SuperTlng
Scssor Mode
Alternate Frame Renderng
Super Ant-alasng.
За дополнительной информацией обратитесь к руководству пользователя от
производителя видеокарты.
•
•
•
•
