Ru-28
MS-7622 Системная плата
▍

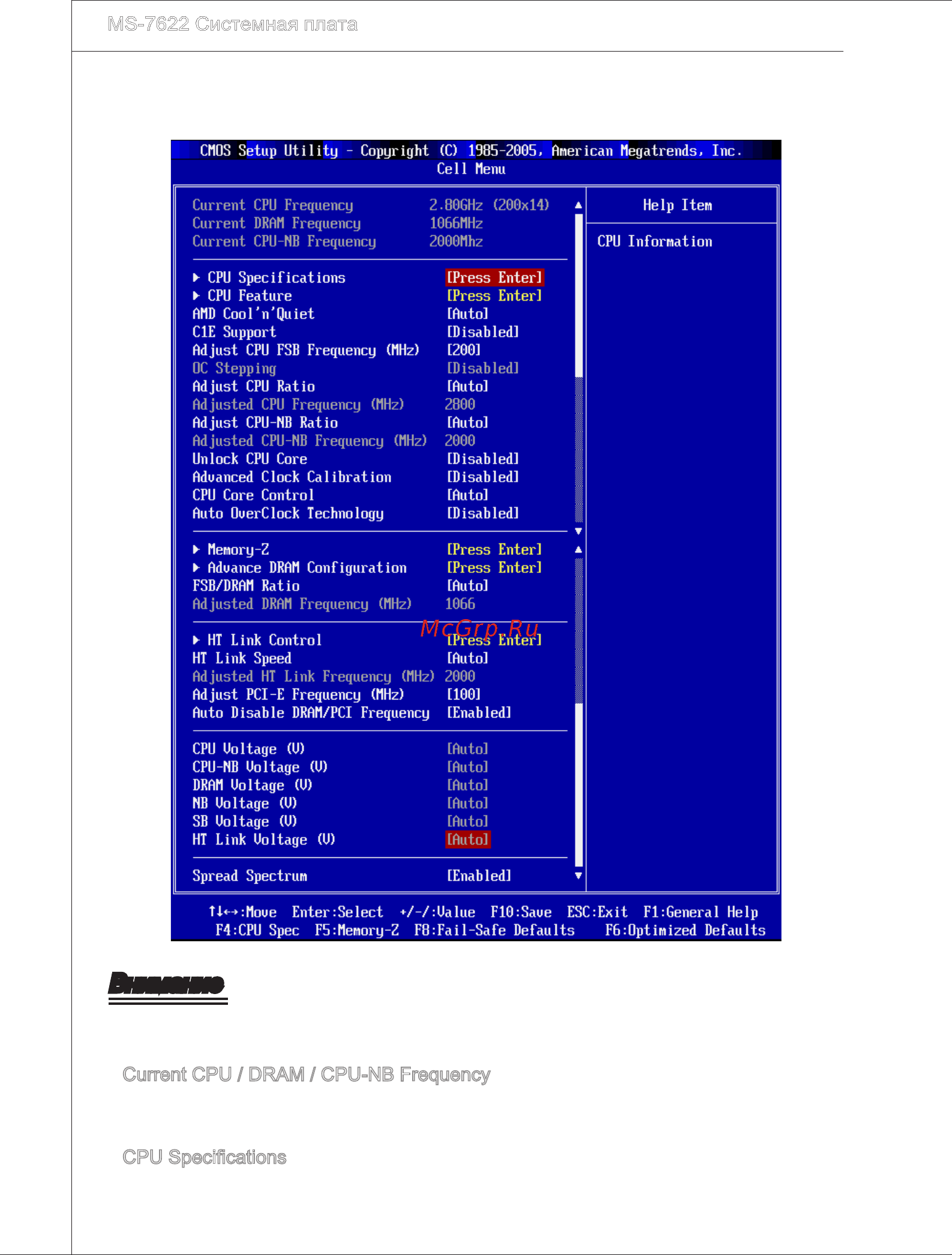

Раздел Cell Menu: Это меню предназначено для опытных пользователей и
предоставляет возможности для разгона системы.
4.
Внимание
Не меняйте эти настройки, если вы не знакомы с особенностями тонкой настройки
чипсетов.
Current CPU / DRAM / CPU-NB Frequency
Эти пункты показывают текущую частоту CPU и скорость памяти и CPU-NB.
Только для чтения.
CPU Speccatons
Нажмите <Enter> для входа в подменю. В подменю показана информация об
установленном CPU.
▶
▶
