En-21
Englsh
When all of the hardware and software has been properly set up and nstalled,
reboot the system. After enterng the O.S., clck the “Catalyst
TM
Control Center” con
on the desktop. There s a settng n the Catalyst
TM
Control Center that needs to be
enabled for CrossFreX
TM

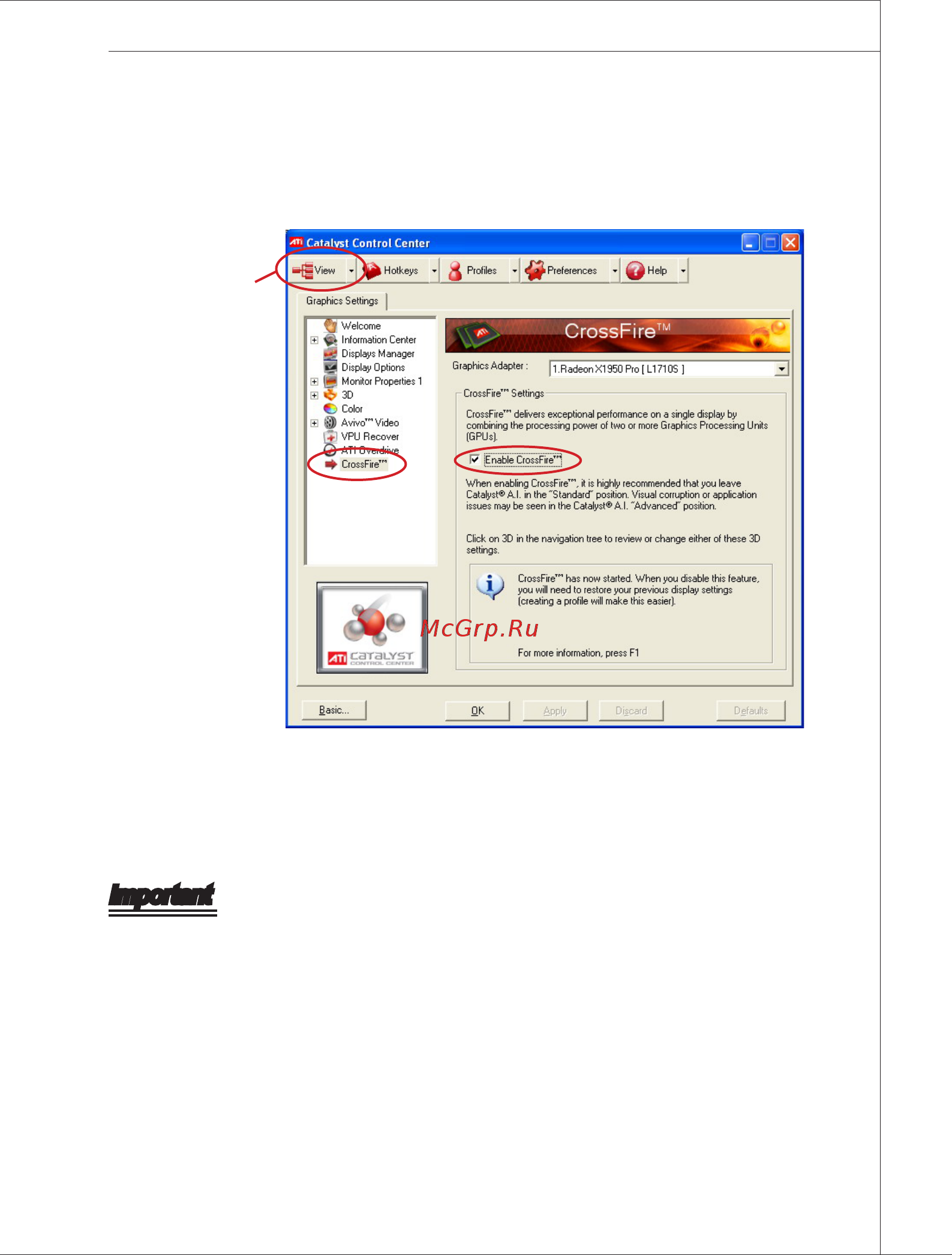

to operate. The followng aspect appears n Catalyst
TM
Control Center:
3.
Select the Advanced Vew
from the vew drop menu.
Important
A CrossFreX
TM
system has four possble dsplay modes:
SuperTlng
Scssor Mode
Alternate Frame Renderng
Super Ant-alasng.
for more detals, please consult the graphcs card manual from the manufacturer.
•
•
•
•
